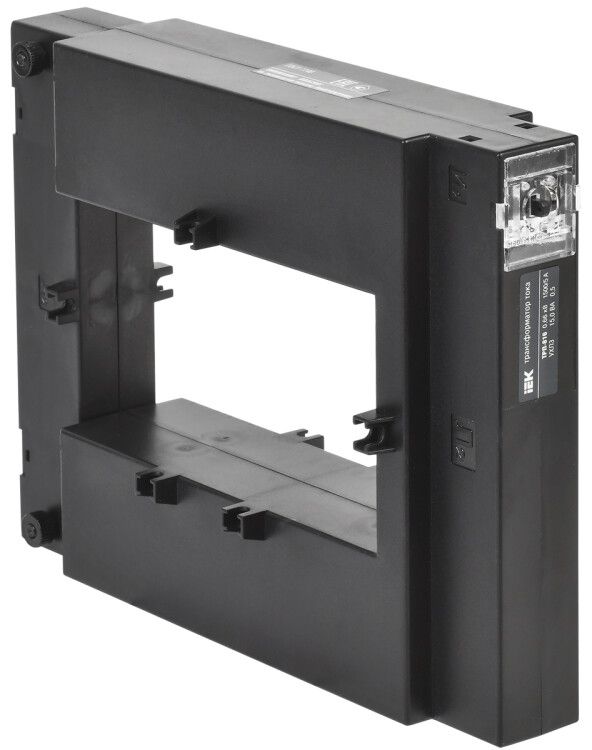

Трансформатор тока ТРП-816 1500/5 15ВА кл. точн. 0,5 | ITT816-2-D150-1500 IEK

Трансформатор тока ТРП-816 1500/5 15ВА класс точности 0,5 от IEK предназначен для точного измерения тока в силовых цепях и передачи сигнала в устройства учёта, защиты и автоматизации. Этот катушечный трансформатор с окном позволяет установить его без разрыва провода, что особенно удобно при модернизации существующих систем.

Назначение и область применения

Трансформатор тока ТРП-816 1500/5 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1500 А) в безопасный для измерительных приборов уровень - 5 А. Подходит для подключения к счётчикам, реле защиты, анализаторам качества энергии и другим устройствам контроля. Применяется в распределительных щитах, на вводах в здания, на участках с высокими нагрузками: промышленные линии, насосные станции, системы кондиционирования, трансформаторные подстанции.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный постоянный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую трансформатор может обеспечить без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне, соответствует требованиям для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение между первичной и вторичной цепью; подходит для сетей до 660 В переменного тока;
• Габаритные размеры: 80×160×80 мм - компактный корпус с окном для пропуска шины или кабеля;
• Высота проёма: 160 мм, ширина проёма: 80 мм - позволяет установить на шину шириной до 80 мм и толщиной до 160 мм;
• Способ монтажа: на монтажную плату - крепится болтами к панели или DIN-рейке через специальный кронштейн (не включён в комплект);
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для вторичной цепи;
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +50 C, подходит для холодных и жарких помещений;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений №54961-13 и внесен в госреестр;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным требованиям РФ.

Совместимость и монтаж

Трансформатор тока ТРП-816 1500/5 15ВА класс точности 0,5 устанавливается вокруг первичного проводника (шину или кабель) без его отключения. Для этого достаточно разъёмной конструкции с окном. После установки вторичные выводы подключаются к измерительному устройству медными проводниками сечением 0,75–2,5 мм2. Обязательно соблюдать полярность: вход L1 и выход K1 должны быть правильно ориентированы. Монтаж возможен только на горизонтальной поверхности, так как конструкция не предусматривает вертикальное крепление. Крепёжные элементы (болты, кронштейны) не входят в комплект - необходимо подготовить их заранее.

Безопасность и стандарты

Трансформатор тока ТРП-816 1500/5 15ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет официальное внесение в государственный реестр средств измерений. Это делает его пригодным для использования в контрактах с энергосбытом. Защита от прикосновения реализована конструкцией корпуса - внутренние части недоступны при установленном трансформаторе. Однако IP20 не обеспечивает защиту от внешней среды - запрещено использовать вне закрытых щитов, в сырых помещениях или на улице. Наличие сертификата гарантирует законность показаний при контроле со стороны энергонадзора.

Преимущества

• Не требуется отключение питания при установке - благодаря разъёмному окну;
• Высокий класс точности 0,5 - необходим для коммерческого учёта и аудита расхода энергии;
• Длительный срок службы - 25 лет снижают затраты на обслуживание;
• Поддержка широкого диапазона температур - подходит для неотапливаемых и холодильных объектов;
• Совместимость с большинством промышленных приборов - выход 5 А является стандартом;
• Одобрена регуляторами - внесена в госреестр, что исключает проблемы с поверкой и легализацией учёта.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50/60 Гц;
• Запрещено использовать при наличии сторонних металлических предметов рядом с окном - это искажает магнитное поле и увеличивает погрешность;
• Нельзя применять в условиях повышенной влажности, пыли или химически активной среды - степень защиты IP20 не защищает от внешнего воздействия;
• Вторичная цепь должна быть всегда замкнута - при разрыве возникает опасное напряжение, риск поражения и повреждение оборудования;
• Не подходит для измерения импульсных или несинусоидальных токов - класс точности 0,5 действителен только для гармонических токов в пределах номинала.

Примеры использования

• Установка на главном вводе в промышленном цехе для учёта всей потребляемой энергии;
• Подключение к многофункциональному счётчику в распределительном щите торгового центра;
• Интеграция в систему автоматического управления двигателем - передача сигнала тока в частотный преобразователь;
• Монтаж на шинопроводе в подстанции для контроля нагрузки и аварийной защиты;
• Обновление старой системы учёта без демонтажа кабелей - идеально для реконструкций.

Практические советы

• Перед установкой проверьте, чтобы первичный проводник был полностью расположен в центре окна - смещение вызывает погрешность;
• Используйте только одножильные провода для вторичной цепи - многожильные могут плохо зажиматься в винтовых клеммах;
• Никогда не оставляйте вторичную обмотку разомкнутой - даже при отключенном основном токе - это создаёт высокое напряжение;
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальное расстояние между ними - минимум 50 мм, чтобы избежать взаимного влияния;
• Проверяйте целостность изоляции и состояние винтовых контактов каждые 2 года - особенно в условиях вибрации;
• При замене убедитесь, что новый ТРП-816 1500/5 15ВА класс точности 0,5 имеет тот же коэффициент трансформации и класс точности - иначе показания счётчика будут некорректны.
