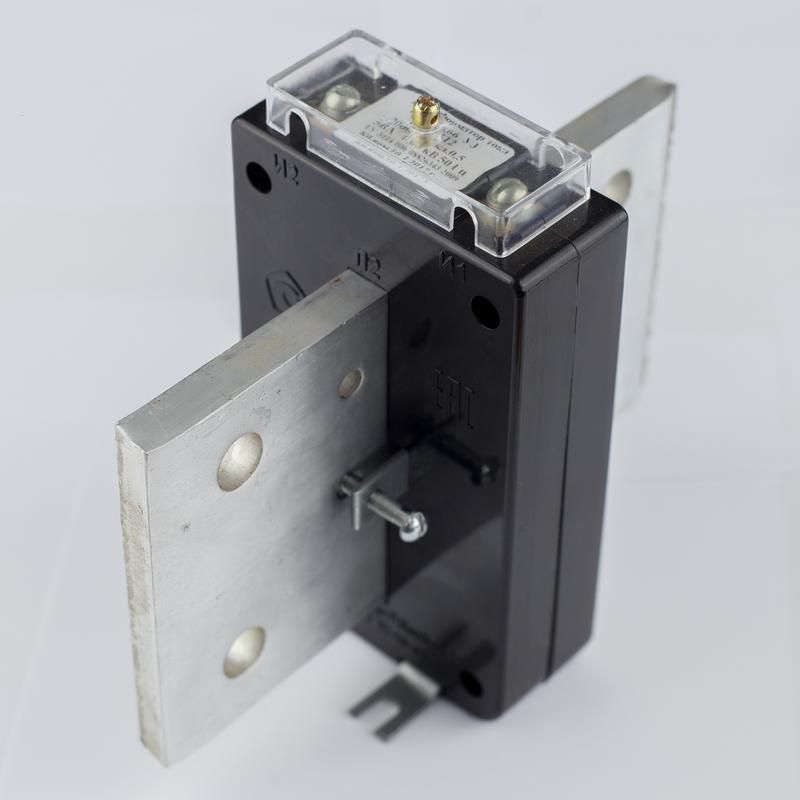

Трансформатор тока Т-0.66 1500/5А кл. точн. 0.5 5В.А Кострома ОС0000031251 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 1500/5А класс точности 0.5 5 ВА от бренда Костромское ФКУ ИК-1 предназначен для безопасного снижения высоких значений тока до уровня, совместимого с измерительными приборами и устройствами защиты. Этот тип трансформатора применяют в силовых цепях напряжением до 660 В, особенно там, где требуется точное измерение и надёжная работа реле.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 1500/5А класс точности 0.5 5 ВА используется для передачи сигнала тока от главной цепи к измерительным приборам (амперметрам, счетчикам энергии) и устройствам релейной защиты. Он позволяет работать с токами до 1500 А, не подвергая чувствительную аппаратуру опасному уровню нагрузки. Применяется в распределительных щитах, на подстанциях, в промышленном оборудовании - например, на конвейерах, насосных станциях, в системах автоматизации производства.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток в основном контуре;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, стандартизованный для подключения приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в нормальных условиях работы;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко второй обмотке без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Коэффициент безопасности FS 10: при аварийных перегрузках ток во вторичной цепи не превысит десятикратное значение номинала, что обеспечивает защиту оборудования;
• Количество вторичных обмоток: одна - поддерживает один канал измерения или защиты;
• Присоединение вторичной обмотки: винтовые зажимы - устойчивый контакт, подходящий для медных проводов сечением до 4 мм2;
• Монтажное исполнение: с шиной - устанавливается прямо на проходную шину без дополнительных креплений;
• Исполнение: однофазный - предназначен для использования в одной фазе трёхфазной системы или в однофазных сетях.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 1500/5А класс точности 0.5 5 ВА монтируется на жесткую шину токовой цепи. Диаметр шины должен соответствовать внутреннему окну трансформатора - обычно это 60–80 мм. Установка выполняется при отключенном питании. После установки вторичная обмотка обязательно должна быть замкнута через измерительный прибор или шунт; холостой ход недопустим - возможен пробой изоляции и повреждение устройства. Подключение проводов к винтовым зажимам требует плотного затягивания без перекручивания жил.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 1500/5А класс точности 0.5 5 ВА сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Коэффициент безопасности FS 10 гарантирует, что даже при токе короткого замыкания в 10 раз выше номинала, вторичная цепь остаётся внутри допустимых границ. Это исключает риск возгорания и повреждения подключённых приборов. Оболочка выполнена из термостойкого материала, выдерживающего температурные колебания в диапазоне от –25C до +40C.

Преимущества

• Высокая точность класса 0.5 обеспечивает достоверные показания для учёта энергии и контроль качества питания;
• Монтаж “на шину” экономит время и место - не нужны дополнительные опоры или рампы;
• Стандартный выход 5 А совместим с большинством существующих измерителей и реле;
• Защита от перегрузок благодаря FS 10 увеличивает срок службы всей системы;
• Простое обслуживание - доступ к зажимам без демонтажа всего устройства.

Ограничения применения

• Не трехфазные системы без установки трёх экземпляров по одному на каждую фазу;
• Запрещено использовать при работе с постоянным током - работает только на переменном токе частотой 50 Гц;
• Не рекомендовано применять вне помещений без дополнительной защиты от осадков и прямого UV-излучения;
• Подключение вторичной цепи без нагрузки запрещено - вызывает перенапряжение и риск поражения;
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов суммарной мощностью больше этого значения.

Примеры использования

• На входе крупного распределительного щита для подключения счётчика активной энергии;
• В системе автоматического управления двигателем - для контроля тока и срабатывания теплового реле;
• В промышленных конвейерах с двигателями 100–300 кВт - для наблюдения за режимом нагрузки;
• Как часть системы релейной защиты на трансформаторной подстанции 0,4–0,66 кВ.

Практические советы

• Перед установкой проверьте соответствие диаметра шины и внутреннего окна трансформатора - несоответствие приведёт к плохому контакту и нагреву;
• Обязательно используйте перемычку между выводами вторичной обмотки при отключении приборов - это предохраняет от импульсов напряжения;
• Выбирая трансформатор, ориентируйтесь на реальную нагрузку: если планируете подключить два прибора, сумма их потребления не должна превышать 5 В·А;
• При использовании в среде с повышенной влажностью - дополнительно герметизируйте места подключения;
• Трансформатор тока измерительный Т-0.66 1500/5А класс точности 0.5 5 ВА имеет ограниченный ресурс при многократных сверхтоковых воздействиях - регулярно контролируйте состояние корпуса и контактов.
