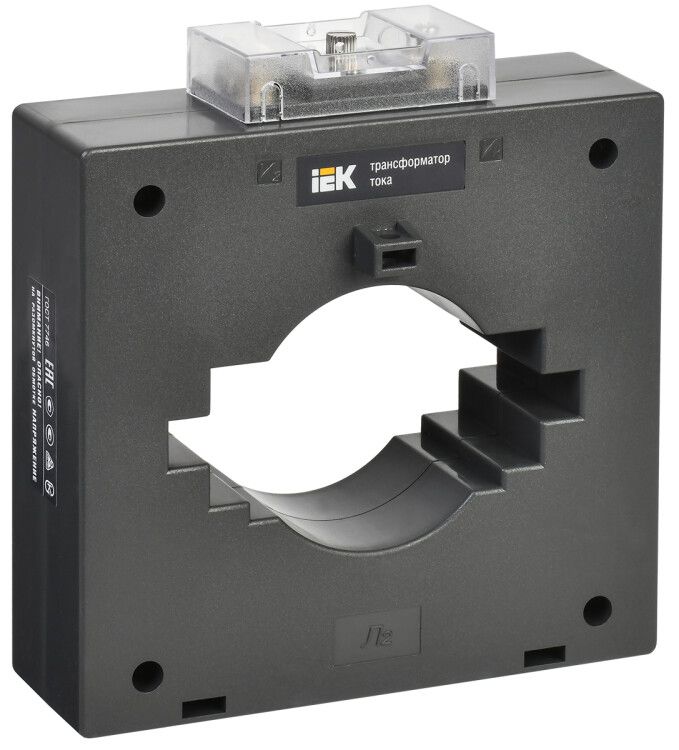

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точн. 0.5S IEK ITT60-3-15-1600

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-3-15-1600 соответствует модели с катушечным исполнением и штекерным подключением, что обеспечивает удобство монтажа в компактных распределительных щитах.

Назначение и область применения

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5S используется в системах коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Применяется в промышленных щитах, на подстанциях, в цепях питания крупных двигателей, конвейеров, насосов и других нагрузок с током до 1600 А. Подходит для подключения счётчиков, реле защиты, аналитических приборов и систем АСКУЭ.

Технические характеристики

• Номинальный первичный ток: 1600 А - способен работать с токами до этой величины без искажений
• Номинальный вторичный ток: 5 А - стандартный выход для совместимости с большинством измерительных приборов
• Вторичная полная мощность: 15 В·А - достаточна для подключения нескольких приборов одновременно
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (до 1% от номинала)
• Рабочее напряжение: 660 В - допустимо для сетей до этого уровня
• Габариты: 62×37×32 мм - компактный размер для установки в плотных щитах
• Степень защиты: IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от воды и пыли
• Способ монтажа: через окно с креплением на монтажную плату - позволяет легко надеть на проводник без его разрывания
• Вторичное подключение: штекерный разъём - исключает необходимость пайки или болтовых соединений
• Фактор ограничения перенапряжения: FS 5 - при КЗ во вторичной цепи трансформатор не выйдет из строя, пока ток не достигнет 5-кратного номинала
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95%

Совместимость и монтаж

Трансформатор тока ТТИ-100 1600/5А 15ВА устанавливается на жилу первичного провода без её разрезания - достаточно просунуть провод через окно. Монтаж выполняется на DIN-рейку или монтажную плату с помощью крепёжных элементов, предусмотренных конструкцией. Штекерный разъём стандартизирован и совместим с большинством современных измерительных приборов, включая счётчики Энергомера, Нева, Меркурий и аналоги. Для правильной работы необходимо соблюдать полярность выводов (обозначена на корпусе). Не требует внешнего питания.

Безопасность и стандарты

Трансформатор тока ТТИ-100 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Произведён с учётом требований безопасности: наличие защиты от прикосновения, изоляция по классу II, отсутствие открытых токоведущих частей. Внесён в Госреестр средств измерений (№ 28139-12), имеет свидетельство об утверждении типа, что делает его пригодным для использования в коммерческом учёте электроэнергии.

Преимущества

• Высокий класс точности 0,5S обеспечивает достоверные данные даже при низких нагрузках - важно для точного учёта в режимах частичной загрузки
• Штекерный разъём снижает время монтажа и минимизирует риск ошибок при подключении
• Компактные габариты позволяют использовать в ограниченных пространствах щитов
• Фактор FS 5 повышает надёжность системы - при аварийных ситуациях трансформатор не выходит из строя
• Срок службы 25 лет и сертифицированное качество снижают затраты на обслуживание и замену

Ограничения применения

• Не предназначен для работы вне диапазона температур −40…+40 C - в условиях экстремального холода или жары возможны отказы
• Степень защиты IP20 не допускает использование в сырых, пыльных или наружных помещениях - требует установки внутри закрытых щитов
• Максимальная вторичная нагрузка - 15 В·А; превышение вызывает увеличение погрешности и перегрев
• Не следует применять в цепях постоянного тока - работает только на переменном токе 50–60 Гц
• Не рекомендуется использовать с длинными вторичными кабелями (>50 м) без проверки суммарной нагрузки

Примеры использования

• Подключение к трёхфазному счётчику в щите главного распределительного пункта (ГРЩ) промышленного предприятия
• Измерение тока в цепи двигателя 100 кВт на конвейере с последующей передачей сигнала в систему АСКУЭ
• Обеспечение входного сигнала для реле максимального тока в щите управления насосной станцией
• Установка в распределительном щите торгового центра для контроля потребления по каждой фазе

Практические советы

• Перед монтажом убедитесь, что первичный провод проходит полностью через центральное окно - смещение влияет на точность
• Проверьте, чтобы вторичная цепь была замкнута при работе - размыкание под нагрузкой опасно!
• Выбирайте кабель вторичной цепи с сечением не менее 2,5 мм2 для длины до 30 м; при больших расстояниях - используйте 4 мм2
• При использовании нескольких трансформаторов в одной цепи следите за одинаковой фазировкой и полярностью
• Для точного учёта в коммерческих целях обязательно проведите поверку после установки согласно методике, указанной в ГОСТ 8.259
• Артикул itt60-3-15-1600 - единственный вариант данной модели; другие артикулы IEK имеют другую номинальную мощность или ток
