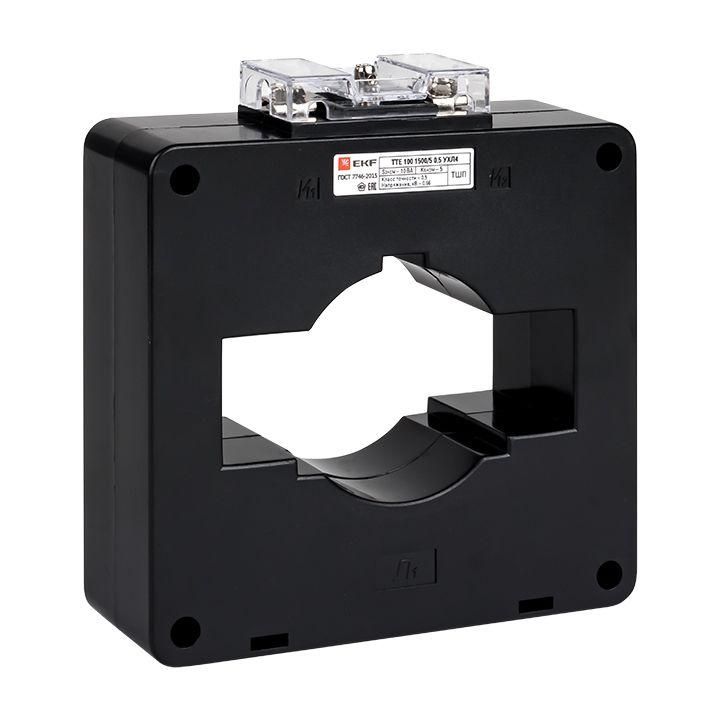

Трансформатор тока ТТЕ 100 1000/5А кл. точн. 0.5 10В.А EKF tte-100-1000/tc-100-1000 tc-100-1000;tte-100-1000

Трансформатор тока ТТЭ-100-1000/5А класс точности 0,5 10 ВА от EKF предназначен для преобразования больших токов в безопасные значения для измерительных приборов и систем защиты. Модель используется в распределительных устройствах с напряжением до 660 В и подходит для установки на монтажную плату. Артикулы TTE-100-1000 и TC-100-1000 соответствуют одной модели из серии PROxima.

Назначение и область применения

Трансформатор тока ТТЭ-100-1000/5А класс точности 0,5 10 ВА служит для снижения значений тока в цепях до уровня, совместимого с измерительными приборами, реле защиты и автоматикой. Применяется в сетях переменного тока 50 Гц с номинальным напряжением до 660 В. Устанавливается в вводно-распределительных устройствах (ВРУ), щитах автоматики, на шинах силовых цепей для контроля потребления электроэнергии и обеспечения надёжной работы защитных функций.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерить через трансформатор без перегрузки;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, подаваемый на приборы учёта и защиты; стандартное значение для большинства измерительных устройств;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне нагрузки; подходит для коммерческого учёта энергии;
• Номинальная мощность: 10 В·А - максимальная допустимая нагрузка на вторичную обмотку; важно соблюдать при подключении приборов;
• Напряжение изоляции: 660 В - предельное напряжение сети, для которой рассчитана модель;
• Частота: 50 Гц - оптимальна для промышленных и бытовых сетей России и стран СНГ;
• Габариты: 62×65×65 мм - компактный размер позволяет использовать в плотно укомплектованных щитах;
• Коэффициент безопасности FS 10: способен выдерживать кратковременные перегрузки до 10-кратного номинального тока без повреждения;
• Климатическое исполнение: УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных регионов и неутепляемых помещений;
• Степень защиты IP00: отсутствие внешней защиты - требует установки внутри закрытых корпусов или щитов;
• Подключение вторичной обмотки: винтовые зажимы - удобны для многожильных проводов и обеспечивают надёжный контакт;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственным требованиям к трансформаторам тока.

Совместимость и монтаж

Трансформатор тока ТТЭ-100-1000/5А класс точности 0,5 10 ВА имеет монтажное исполнение “с окном” - проходящий проводник первичной цепи (до 1000 А) пропускается через центральное отверстие. Для монтажа требуется свободный доступ к одному участку провода. Устройство крепится на монтажную плату с помощью болтов или специальных кронштейнов (не входят в комплект). Подключение вторичной обмотки выполняется через винтовые зажимы - рекомендовано применять медные жилы сечением 0,5–2,5 мм2. Обязательно замыкание вторичной цепи при работе - разрыв цепи под нагрузкой недопустим!

Безопасность и стандарты

Трансформатор тока ТТЭ-100-1000/5А сертифицирован и соответствует ГОСТ 7746-2001. Класс точности 0,5 гарантирует достоверность показаний для целей коммерческого учёта. Коэффициент безопасности FS 10 защищает от повреждений при аварийных перегрузках. Однако из-за степени защиты IP00 использование вне герметичных корпусов запрещено - риск поражения током и попадания сторонних предметов внутрь.

Преимущества

• Высокая точность (класс 0,5) - идеально для учётных систем и бухгалтерского контроля расхода энергии;
• Широкий диапазон рабочих температур - надёжно работает даже в необогреваемых помещениях зимой;
• Компактные габариты - легко встраивается в уже существующие щитовые решения;
• Фиксированный коэффициент трансформации 1000/5 = 200 - не требует калибровки после установки;
• Винтовое подключение - долговечное и проверенное решение для промышленной среды.

Ограничения применения

• Не открытых площадок - степень защиты IP00 исключает работу без корпуса;
• Запрещён разрыв вторичной цепи при наличии тока в первичной - возможен пробой изоляции и опасность для персонала;
• Максимальная нагрузка на вторичную обмотку - 10 В·А; нельзя подключать несколько приборов суммарной мощностью свыше этого значения;
• Не предназначен для постоянной работы выше 1000 А - длительные перегрузки вызывают нагрев и потерю точности;
• Только однофазное исполнение - не подходит для трёхфазных систем без установки трёх экземпляров.

Примеры использования

• Учёт электроэнергии на входе в производственный цех с током до 1000 А;
• Подключение к счетчикам активной и реактивной энергии в ВРУ;
• Обеспечение сигнала для реле перегрузки и токоограничивающих устройств;
• Измерение тока в системах автоматизации технологических линий (конвейеры, насосы, компрессоры);
• Мониторинг нагрузки в распределительных пунктах объектов ЖКХ и торговли.

Практические советы

• Перед установкой убедитесь, что проводник первичной цепи полностью проходит через центральное окно - смещение влияет на точность;
• Выбирайте вторичные приборы с суммарной нагрузкой ≤10 В·А - лучше всего подходят современные цифровые счётчики и модульные реле;
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда используйте перемычку или подключенное устройство;
• Проверьте посадочные места на монтажной плате - габариты 62×65×65 мм позволяют установить три таких трансформатора рядом;
• Для условий с высокой влажностью или пылью обязательно поместите ТТЭ-100-1000/5А в корпус с защитой минимум IP54;
• При использовании нескольких единиц в трехфазной системе - все должны иметь одинаковый класс точности и тип подключения.
