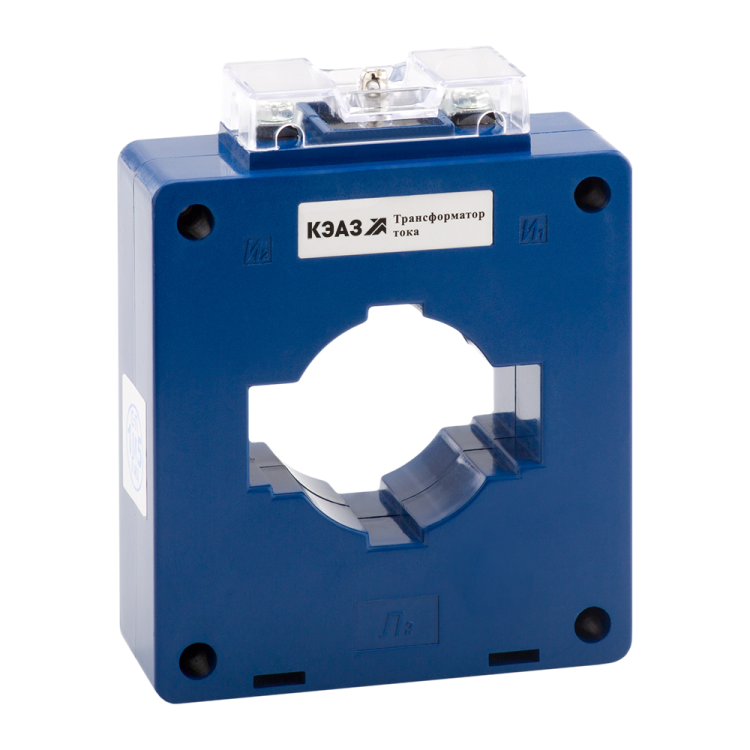

Трансформатор тока ТТК-60 1000/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219622

Трансформатор тока ТТК-60 1000/5А 10ВА класс точности 0.5 УХЛ3 - измерительное устройство для точного преобразования высоких токов до 1000 А в безопасный уровень 5 А, предназначен для подключения счетчиков, реле и других приборов контроля. Производится КЭАЗ, артикул 219622.

Назначение и область применения

Трансформатор тока ТТК-60 1000/5А 10ВА класс точности 0.5 УХЛ3 используется для измерения переменного тока в силовых цепях. Он позволяет безопасно передавать сигнал от высокотоковой шины к измерительным приборам - например, электросчётчикам, реле защиты, анализаторам качества энергии. Применяется в распределительных щитах, на подстанциях, в промышленных установках с большими потреблениями: конвейерах, насосных станциях, сварочных комплексах.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0.5 - максимальная погрешность измерения составляет +-0,5%, что соответствует требованиям коммерческого учёта;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Род тока: переменный (AC), частота 50 Гц - работает только в сетях с промышленной частотой;
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение между первичной и вторичной цепями;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности, подходит для помещений с умеренным климатом;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Габариты: 45×21×126 мм - компактный размер, удобен для монтажа в плотных щитах;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение;
• Монтаж: через окно с креплением на монтажную плату - не требует разрывания провода, устанавливается вокруг шины;
• Сертифицирован по ГОСТ 7746 - соответствие государственному стандарту на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТК-60 1000/5А 10ВА класс точности 0.5 УХЛ3 устанавливается на однопроводную шину без её разрыва. Для этого необходимо:

• Выбрать место на шине с достаточным свободным пространством - габариты устройства требуют минимум 126 мм по длине;
• Обеспечить доступ к винтовым клеммам для подключения вторичных проводов (сечение до 2,5 мм2);
• Закрепить на монтажной плате или внутренней стенке щита с помощью крепёжных отверстий;
• Не допускать механического напряжения на выводы - они не предназначены для восприятия усилий;
• Вторичная цепь должна быть замкнута во время работы - размыкание под нагрузкой вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока ТТК-60 1000/5А 10ВА класс точности 0.5 УХЛ3 соответствует ГОСТ 7746 и имеет защиту от случайного прикосновения к токоведущим элементам. Благодаря этому он безопасен при обслуживании в нормальных условиях. Однако важно помнить: даже при малом токе на вторичной стороне, разрыв цепи под нагрузкой создаёт высокое напряжение - всегда используйте перемычки или тестовые клеммы при работе с оборудованием.

Преимущества

• Высокая точность (класс 0.5) обеспечивает достоверный учёт энергии - подходит для коммерческого и технологического контроля;
• Компактные размеры позволяют использовать в ограниченных пространствах щитов;
• Винтовое подключение надёжно и легко обслуживается;
• Конструкция с окном исключает необходимость демонтажа шины при установке;
• Устойчивость к перегрузкам (FS 10) снижает риск повреждения при пусковых токах;
• Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях.

Ограничения применения

• Не применяется в постоянном токе - только для AC 50 Гц;
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне закрытых щитов;
• Максимальная нагрузка 10 В·А - не подходит для подключения нескольких приборов одновременно без расчёта суммарной мощности;
• Требуется жесткая фиксация на шине - вибрации или слабое крепление влияют на точность;
• Не рекомендован для импульсных или несинусоидальных токов - погрешность возрастает.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения электросчётчика;
• Интеграция в систему автоматизации станка для контроля потребляемого тока;
• Подключение к реле перегрузки в распределительном пункте;
• Измерение тока в цепи конвейера с пуском под нагрузкой - благодаря FS 10 трансформатор выдерживает пусковые броски.

Практические советы

• При подборе трансформатора убедитесь, что номинальная мощность нагрузки (10 В·А) покрывает сумму всех подключенных приборов - счётчики, реле, индикаторы;
• Используйте медные провода сечением 1–2,5 мм2 для вторичной цепи - более тонкий провод увеличивает потери, более толстый усложняет монтаж;
• Никогда не оставляйте вторичную обмотку разомкнутой - обязательно замыкайте её через тестовую колодку или перемычку при отключении оборудования;
• Проверьте посадочный диаметр шины - ТТК-60 рассчитан на шины до 28 мм в диаметре, проверьте соответствие перед монтажом;
• При использовании в холодных помещениях - убедитесь, что температура не опускается ниже −40C, иначе возможно изменение параметров.
