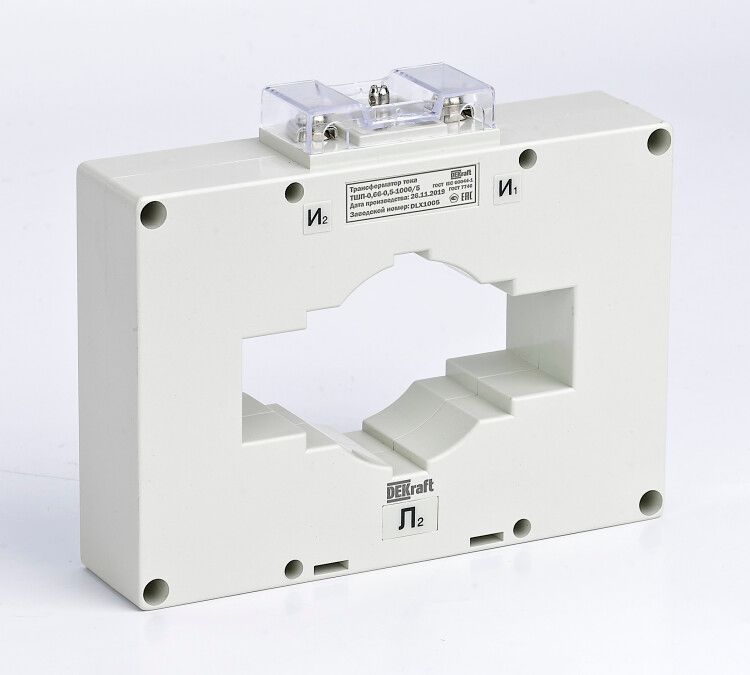

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 60мм от DEKraft предназначен для безопасного измерения больших токов в сетях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в компактном шинном исполнении с окном 60 мм и рассчитана на длительную работу в промышленных условиях.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 60мм используется для преобразования большого тока (до 1000 А) в меньший (5 А), который можно безопасно подключить к измерительному оборудованию. Применяется в распределительных щитах, на вводах питания, в системах автоматизации и учета электроэнергии. Подходит для установки на медные или алюминиевые шины в цепях переменного тока 50 Гц.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 1000/5
• Номинальное напряжение сети: 660 В
• Класс точности: 0.5 - позволяет использовать для коммерческого учёта энергии
• Номинальная вторичная нагрузка: 10 ВА - максимальная допустимая мощность подключаемых устройств
• Диаметр отверстия: 60 мм - для прохода шины или кабеля
• Размер шины: 60×20 мм - совместим с типовой прямоугольной шиной
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - защищает от повреждений при КЗ
• Подключение вторичной обмотки: винтовые зажимы
• Корпус: огнестойкий материал, защищён от случайного прикосновения

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 60мм устанавливается методом “прохода” - шина пропускается через центральное отверстие. Никаких разрывов проводника не требуется. Для надёжного контакта используйте плотно затянутые винты на выводах 5 А. Убедитесь, что шина соответствует габаритам 60×20 мм. Обязательно замыкайте вторичную обмотку во время работы - размыкание под нагрузкой вызывает опасное перенапряжение.

Безопасность и стандарты

Устройство имеет сертификат соответствия и выполнено в соответствии с требованиями безопасности: корпус предотвращает контакт с токоведущими элементами, материал не распространяет горение. Защита от перенапряжения реализована через фактор FS=5 - при аварийных режимах трансформатор выдерживает повышенные токи без выхода из строя.

Преимущества

• Высокая точность класса 0.5 - минимальная погрешность для точного учёта
• Стабильная работа при температурных колебаниях
• Низкая собственная потеря мощности - эффективнее аналогов
• Огнестойкий корпус снижает риск возгорания
• Простота монтажа - не требует демонтажа шины

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Максимальная нагрузка - 10 ВА. Подключать нельзя более одного прибора суммарной мощностью свыше этого значения
• Запрещено размыкать вторичную цепь при наличии тока в первичной обмотке - возможен пробой изоляции
• Не рекомендовано использование вне помещений без дополнительной защиты от влаги и механических воздействий

Примеры использования

• На главном вводе в промышленный цех для подключения многотарифного счётчика
• В распределительном пункте для управления реле перегрузки
• В системах SCADA для сбора данных о потреблении энергии
• Как часть системы автоматического регулирования на насосных станциях

Практические советы

• Перед монтажом проверьте соответствие диаметра шины 60 мм - слишком толстый провод не войдёт
• Обязательно закорочите вторичные выводы при отключении оборудования - даже на несколько секунд
• Выбирайте измерительные приборы с суммарной нагрузкой ≤10 ВА. Например, один счётчик обычно потребляет 4–8 ВА
• При использовании нескольких трансформаторов следите, чтобы все они были установлены правильно - неверная полярность исказит показания
• Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 60мм от DEKRAFT совместим с большинством современных измерителей - проверьте входные параметры вашего прибора
