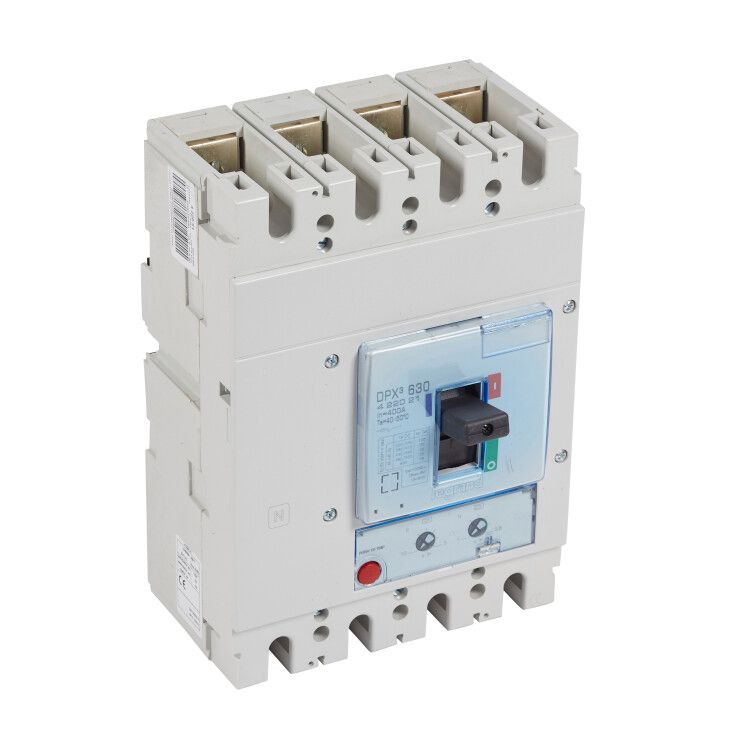

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 50 кА 400 В~ 4П 500 А | 422022 Legrand

Автоматический выключатель DPX3 630 500А 50кА - надёжное устройство для защиты промышленных цепей переменного и постоянного тока. Бренд Legrand обеспечивает соответствие международным стандартам, а артикул 422022 позволяет точно идентифицировать модель в системах учёта и запасов.

Назначение и область применения

Автоматический выключатель DPX3 630 500А 50кА предназначен для защиты электрических сетей от перегрузок и коротких замыканий в промышленных объектах. Подходит для использования в распределительных щитах, на входе в мощные нагрузки - станках, конвейерах, насосных станциях, системах освещения крупных производственных площадей. Устройство защищает как трёхфазные, так и однофазные цепи с нулевым проводником благодаря четырёхполюсному исполнению.

Технические характеристики

• Номинальный ток: 500 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 4 - все полюса коммутируются одновременно, включая ноль.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов.
• Диапазон настройки защиты от перегрузки: 400–500 А - можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе в 10 раз выше номинала (т.е. 5000 А), что соответствует классу B/C по МЭК.
• Диапазон срабатывания без задержки при КЗ: 2500–5000 А - быстрое отключение при высоких токах короткого замыкания.
• Номинальное напряжение: 220–690 В - работает в широком диапазоне напряжений, включая 380 В и 400 В.
• Способ подключения: винтовой - надёжное соединение с кабелями до 125 мм2.
• Максимальное сечение кабеля: 125 мм2 - поддерживает толстые силовые жилы.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Степень защиты: IP30 - защита от доступа инструментов и частиц >2,5 мм, но не от воды и пыли.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможными колебаниями температуры и влажностью.
• Количество вспомогательных контактов: 2 - для сигнализации состояния (вкл./выкл.) и удалённого управления.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ).
• Индикатор отключения: возможность установки - позволяет добавить световую индикацию.
• Привод: ручной - управление осуществляется тумблером.
• Монтаж: на монтажную плату - фиксируется на DIN-рейке или специальной основе.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели.

Совместимость и монтаж

Автоматический выключатель DPX3 630 500А 50кА монтируется на стандартную DIN-рейку 35 мм. Для установки требуется свободное место в шкафу - габариты устройства позволяют размещать его в компактных распределительных щитах. Подключение выполняется через винтовые зажимы; важно соблюдать момент затяжки, чтобы избежать повреждения контактных поверхностей. Наличие двух вспомогательных контактов позволяет легко интегрировать устройство в системы SCADA или панель управления. Опционально возможно подключение моторного привода для дистанционного управления - требует дополнительной комплектации.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует точность срабатывания, долговечность и безопасность при аварийных режимах. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при закрытой крышке. Наличие указателя расцепления и возможности установки индикатора отключения снижают риск ошибочного включения после аварии. Устройство имеет функцию защиты от минимального напряжения - отключается при просадке ниже установленного порога, предотвращая самозапуск оборудования после восстановления питания.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (400–500 А) - позволяет адаптировать устройство под реальную нагрузку без замены аппарата.
• Высокая отключающая способность (50 кА) - подходит для промышленных объектов с большими токами КЗ.
• Четырёхполюсное исполнение - полностью размыкает все проводники, включая N, что необходимо для безопасности в IT и TN-S системах.
• Поддержка DC и AC - универсальное применение в системах с преобразователями частоты, светодиодными источниками, батарейными массивами.
• Встроенная защита от минимального напряжения - предотвращает опасные самозапуски оборудования.
• Комплексная система индикации - визуальный и электрический сигналы ускоряют диагностику отказов.

Ограничения применения

• Степень защиты IP30 - не предназначен для открытых площадок, сырых помещений или мест с повышенной запылённостью. Для таких условий требуется дополнительная герметизация шкафа.
• Не подходит для домашнего использования - слишком высокий номинал (500 А) и сложность настройки делают его избыточным для квартир и офисов.
• Требуется профессиональная настройка - неквалифицированная регулировка уставок может привести к ложным срабатываниям или недостаточной защите.
• Отсутствует встроенный дифференциальный ток - для защиты от утечек нужен отдельный УЗО или дифавтомат.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 300 кВт.
• Защита частотного преобразователя на конвейере с питанием 400 В.
• Щит распределения электроэнергии на заводе с несколькими линиями 380 В.
• Система бесперебойного питания (UPS) с выходом на постоянный ток (DC).
• Групповое отключение нескольких станков при аварии - благодаря четырём полюсам и вспомогательным контактам.

Практические советы

• При выборе уставки защиты от перегрузки - ориентируйтесь на рабочий ток нагрузки, а не на максимум. Например, если нагрузка 450 А, настройте на 470 А - оставьте запас на пусковые токи.
• Проверяйте момент затяжки винтов - используйте динамометрический ключ, рекомендованный производителем, чтобы не деформировать контакты.
• Для систем с частыми отключениями - установите индикатор отключения, чтобы оперативно определять причину срабатывания.
• При использовании в условиях низких температур - убедитесь, что шкаф не подвергается конденсации, даже при IP30 - внутренняя влага может вызвать коррозию.
• Если требуется дистанционное управление - заказывайте моторный привод сразу при покупке, он не является модульным и не устанавливается позже.
• Обязательно проверяйте совпадение номинального напряжения сети с заявленным (220–690 В) - особенно при работе с 480 В или 600 В.
