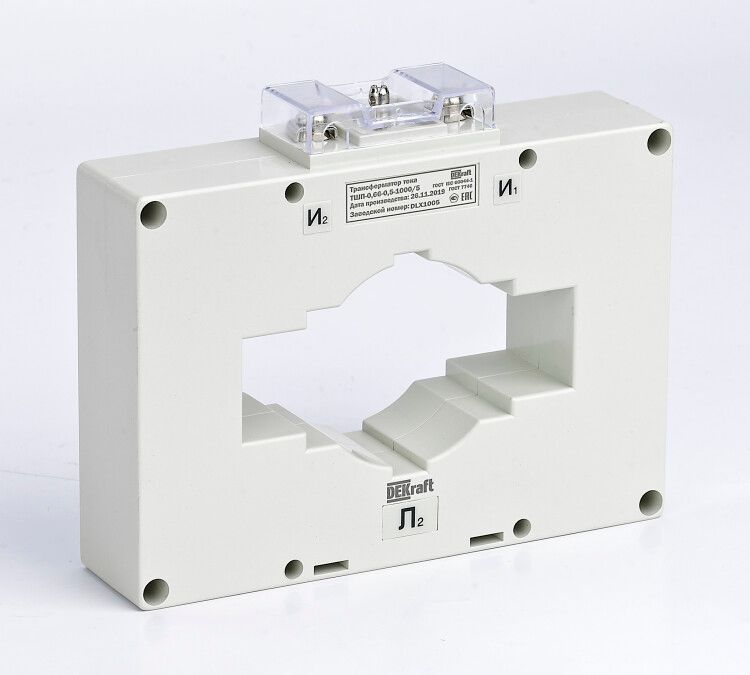

Трансформатор тока ТШП-0,66 0,5 1200/5 10ВА, диаметр 80мм | 50153DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5 1200/5 10ВА, диаметр 80мм от DEKraft предназначен для измерения и передачи тока в цепях переменного тока 50 Гц. Устройство используется в системах учета, защиты и автоматизации, где требуется высокая точность и надежность. Артикул 50153dek соответствует серийному решению DEKraft для промышленных объектов.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 1200/5 10ВА, диаметр 80мм преобразует большой первичный ток (до 1200 А) в безопасный вторичный ток (5 А) для подключения измерительных приборов: счетчиков, реле защиты, амперметров, анализаторов качества электроэнергии. Применяется в распределительных щитах, на вводах питания, в цепях крупных двигателей, конвейеров, сварочных установок и других оборудования с высокими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 1200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - допустимая погрешность до +-0,5% в рабочем диапазоне
• Номинальное напряжение первичной обмотки: 660 В
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую можно подключить без потери точности
• Диаметр отверстия: 80 мм - позволяет проходить через него одиночную шину или группу проводников
• Фактор ограничения перенапряжения (FS): 5 - предельный множитель тока, при котором сохраняется работоспособность при КЗ
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы
• Материал корпуса: огнестойкий компаунд

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 1200/5 10ВА, диаметр 80мм - шинный тип с окном. Монтируется путем протягивания фазного провода или шины через центральное отверстие. Для правильной установки:

• Убедитесь, что внешний диаметр шины или жилы не превышает 80 мм
• Не используйте многожильные провода с суммарным сечением, превышающим возможности отверстия - лучше применять цельную медную шину
• Перед замыканием вторичной цепи убедитесь, что она замкнута через измерительный прибор - разрыв цепи при наличии тока в первичной обмотке опасен!
• Винтовые зажимы затягивайте усилием, указанным в паспорте - переусиливать нельзя, чтобы не повредить контакты

Безопасность и стандарты

• Защита от прикосновения: выполнена за счет закрытой конструкции корпуса - исключает случайный контакт с токоведущими частями
• Сертифицирован - соответствие требованиям ГОСТ и международным нормам для устройств до 1 кВ
• Огнестойкая изоляция корпуса снижает риск возгорания при аварийных режимах
• Работает в условиях температур от -40C до +55C (по умолчанию, без явного указания - рекомендуется проверять паспорт изделия)

Преимущества

• Высокая точность класса 0.5 - подходит для коммерческого учета энергии
• Стабильная работа при колебаниях нагрузки и температуры
• Малые внутренние потери - эффективнее аналогов с более высокой мощностью
• Компактная форма и прочный корпус обеспечивают долгий срок службы даже в агрессивной среде
• Один выход - простота подключения и минимизация ошибок при монтаже

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1200 А - возможны перегрев и потеря точности
• Нельзя использовать в цепях постоянного тока - работает только на переменном токе 50 Гц
• Вторичная нагрузка не должна превышать 10 ВА - подключение нескольких приборов требует расчета суммарной мощности
• Не рассчитан на открытую установку вне помещений без дополнительной защиты - не имеет IP-рейтинга, хотя и защищен от прикосновения
• Не подходит для измерения импульсных или гармонических токов - только синусоидальный ток 50 Гц

Примеры использования

• Учет потребления на вводе в промышленный цех с током 1000–1200 А
• Подключение к реле перегрузки двигателя мощностью 400–500 кВт
• Интеграция в системы SCADA для мониторинга токовой нагрузки на конвейере
• Система автоматического управления питанием насосной станции

Практические советы

• Выбирая ТШП-0.66 0.5 1200/5 10ВА, диаметр 80мм, убедитесь, что ваша шина или кабель поместятся в отверстие - проверьте геометрию заранее
• При использовании в трехфазной системе применяйте три одинаковых трансформатора - каждый на свою фазу
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное перенапряжение
• Проверяйте целостность изоляции и состояние винтовых зажимов при плановом обслуживании
• Для точного учета энергии подключайте приборы с номиналом, совпадающим с классом точности 0.5 - не используйте бытовые счетчики с классом 2.0
