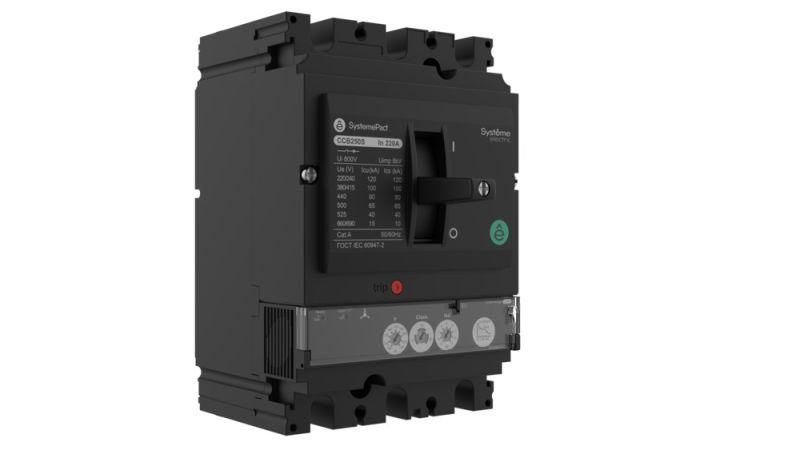

Выключатель автоматический в литом корпусе SPC250 50КА S1.2M 3P3D 220A - SPC250N22012M3DF APC

Автоматический выключатель SystemePact CCB SPC250 50кА S1.2M 3P3D 220A предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах, особенно там, где требуется высокая надёжность - например, на судах, в цехах с мощными двигателями. Бренд Systeme Electric и артикул spc250n22012m3df указывают на принадлежность к серийной линейке SystemePact CCB, известной долговечностью и точным срабатыванием.

Назначение и область применения

Этот автоматический выключатель защищает силовые цепи переменного тока с номинальным напряжением до 690 В. Подходит для защиты электродвигателей мощностью до 250 кВт при 400 В. Часто применяется в составе комплексных систем управления - совместно с контакторами и тепловыми реле. Устойчив к жестким условиям: рекомендован для использования на морских судах, в химических производствах, на конвейерах и в других местах с повышенной вибрацией и риском аварийных режимов.

Технические характеристики

• Номинальный ток: 220 А - позволяет работать с нагрузками до этого значения без срабатывания при нормальных условиях.
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Число полюсов: 3 - защищает все три фазы одновременно; подходит для трёхфазных сетей.
• Напряжение: 690 В - работает в сетях с максимальным рабочим напряжением до этой величины.
• Тип расцепителя: термомагнитный + электронный - сочетает быстрое реагирование на КЗ (магнитный элемент) и точную защиту от перегрузок (электронный модуль).
• Степень защиты IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды. Не предназначена для уличной установки или влажных сред без дополнительной оболочки.
• Конструкция: стационарная - закрепляется на монтажной плате, не является вставляемым устройством.
• Способ монтажа: на монтажную плиту - требует фиксации болтами или штыревыми соединениями на жёстком основании.
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового уровня, что предотвращает самозапуск оборудования после перебоев.
• Привод: ручной - включение/выключение осуществляется вручную через рычаг, без автоматического управления.
• Срок службы: 25 лет - рассчитан на многократные операции включения/отключения при соблюдении условий эксплуатации.
• Гарантия: 5 лет (60 месяцев) - покрывает дефекты изготовления и материалы.

Совместимость и монтаж

SPC250 50кА S1.2M 3P3D 220A монтируется исключительно на монтажную плату. Для правильной установки необходимо использовать комплект крепёжных элементов, соответствующих габаритам устройства. Не допускается установка в щитах с ограниченным доступом - требуется свободное пространство вокруг для теплоотвода и обслуживания. Совместим с другими аппаратами системы SystemePact CCB, включая расцепители SystemeLogic 1 M. Электронный расцепитель поддерживает удалённое параметрирование - можно настраивать токи срабатывания через интерфейсы связи, если есть внешний контроллер.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям в литом корпусе. Наличие электронного расцепителя обеспечивает более точную защиту по сравнению с классическими термомагнитными аналогами. Защита от недопустимо низкого напряжения повышает безопасность при работе с оборудованием, чувствительным к провалам сети. Сертифицирован для применения на морских судах - прошёл проверки на виброустойчивость, коррозионную стойкость и работу в условиях повышенной влажности (при этом IP40 не обеспечивает герметичность - требуется дополнительная защита корпуса).

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных авариях в промышленных сетях.
• Ротоактивная контактная система - увеличивает срок службы контактов за счёт равномерного износа и самоочищения при коммутации.
• Электронный расцепитель - позволяет точно задавать токи срабатывания, минимизируя ложные отключения.
• Удалённое параметрирование и управление - удобно для интеграции в автоматизированные системы управления.
• Универсальный монтаж на плату - легко адаптируется под различные типы щитов и панелей.
• Долгий срок службы (25 лет) и 5-летняя гарантия - снижают затраты на обслуживание и замену.

Ограничения применения

• Не предназначен для установки в открытых помещениях или зонах с постоянным воздействием воды - степень защиты IP40 не защищает от брызг и влаги.
• Требует жёсткой фиксации на металлической монтажной плате - нельзя устанавливать на пластиковые или гибкие поверхности.
• Не имеет встроенного дистанционного управления - для дистанционного включения/отключения нужен внешний привод или контактор.
• Подходит только для трёхфазных цепей - не может использоваться в однофазных системах без доработки схемы.
• Электронный расцепитель требует питания - при отключении всей сети он временно не сможет выполнять функции контроля, пока не восстановится питание.

Примеры использования

• Щиты управления насосными станциями на морских судах.
• Линии питания промышленных станков с ЧПУ (до 250 кВт).
• Конвейерные системы на пищевых и химических заводах.
• Централизованные системы вентиляции и кондиционирования в больших производственных залах.
• Интеграция в автоматические системы с SCADA - благодаря возможности удалённого параметрирования.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на плате - устройство требует точного расположения крепёжных отверстий.
• При настройке электронного расцепителя используйте официальное программное обеспечение Systeme Logic - это гарантирует корректность параметров.
• Не устанавливайте рядом с источниками сильного тепла - перегрев снижает эффективность работы расцепителей.
• Для работы в условиях повышенной влажности (например, на судне) обязательно поместите выключатель в герметичный кожух с IP65+.
• Проверяйте состояние контактов каждые 2–3 года - даже при высокой износостойкости механический износ всё же происходит.
• При замене - используйте оригинальные запчасти Systeme Electric, чтобы сохранить заявленные характеристики и гарантию.
