Автоматический выключатель в литом корпусе SPD250 3P 50Ка 500В постоянный ток / 4P 20Ка TMD160 750В - SPD2503N4B1604D APC

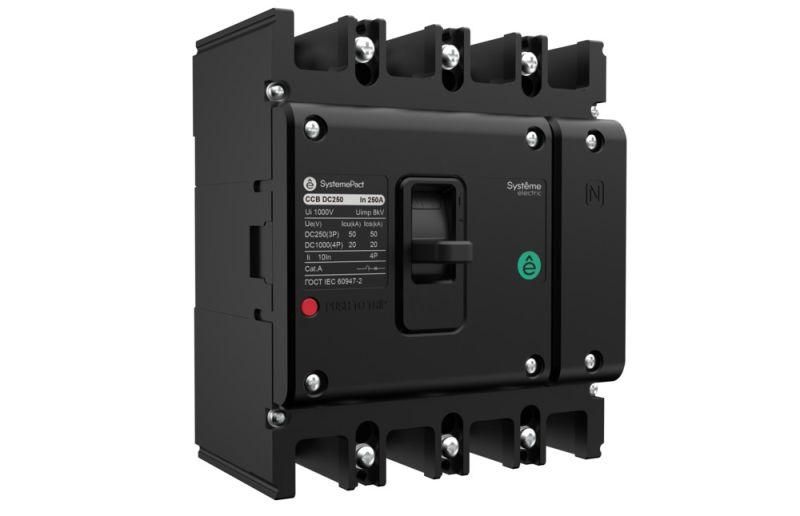

Автоматический выключатель в литом корпусе SPD250 3P 50кА 500В постоянный ток / 4P 20кА 3P TMD160 750В постоянный ток - устройство серии SystemePact CCB DC от бренда Systeme Electric, предназначенное для защиты цепей постоянного тока от перегрузок и коротких замыканий. Артикул spd2503n4b1604d соответствует модели с четырьмя полюсами и номинальным током 160 А.

Назначение и область применения

Автоматический выключатель в литом корпусе SPD250 используется для редкого включения и отключения цепей постоянного тока, а также для автоматического отключения при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в системах с высокой мощностью: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные установки постоянного тока до 750 В. Подходит для монтажа в щитах управления, зарядных станциях, промышленном оборудовании.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Номинальный ток длительной нагрузки (Iu): 160 А
• Номинальная отключающая способность (Icu): 50 кА при 500 В постоянного тока (3P); 20 кА при 750 В постоянного тока (4P)
• Номинальное напряжение: 250–750 В постоянного тока
• Количество полюсов: 3 или 4 (в зависимости от модификации)
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от короткого замыкания
• Конструктивное исполнение: стационарное - фиксируется на монтажной плате, не является вставляемым
• Способ монтажа: на монтажные элементы (платы или DIN-рейки через адаптер)
• Защита по минимальному напряжению: да - отключение при снижении напряжения ниже заданного порога
• Привод: ручной - управление осуществляется рычагом
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Модель SPD250 устанавливается исключительно на монтажные элементы - не предназначена для классической установки на DIN-рейку без переходника. Для сборки в шкафах рекомендуется использовать совместимые крепления от Systeme Electric. Устройство совместимо со стандартными аксессуарами для аппаратов переменного тока (например, контакты дополнительные, блокировки), а также с уникальными комплектами для последовательного подключения полюсов - что позволяет формировать многополюсные группы с гарантированной синхронизацией. Монтаж требует точного соблюдения моментов затяжки клемм - указанных в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель в литом корпусе SPD250 соответствует требованиям международных норм для оборудования постоянного тока, включая IEC 60947-2. Наличие защиты по минимальному напряжению повышает безопасность при сбоях питания. Сертифицирован для работы в условиях повышенной коммутационной нагрузки, характерной для возобновляемых источников энергии. Отключение происходит без образования открытой дуги благодаря герметичной камере гашения.

Преимущества

• Высокая отключающая способность - 50 кА обеспечивает надёжную защиту даже в крупных PV-системах
• Поддержка напряжений до 750 В постоянного тока - покрывает большинство современных промышленных и энергетических решений
• Интегрированная защита от недостаточного напряжения - предотвращает работу оборудования в нештатных режимах
• Универсальная совместимость с аксессуарами - можно легко доработать функционал без замены основного аппарата
• Литой корпус - обеспечивает механическую прочность и долговечность в жестких условиях эксплуатации

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на редкие коммутации (не более 1000 циклов в год)
• Степень защиты IP20 - запрещено использование во влажных, пыльных или наружных помещениях без дополнительной оболочки
• Только для постоянного тока - нельзя применять в сетях переменного тока
• Требуется обязательное использование монтажных элементов - невозможно установить на обычную DIN-рейку без адаптера
• Номинальный ток 160 А - не подходит для цепей выше этого значения, даже при наличии меньшей нагрузки

Примеры использования

• Щиты управления солнечных электростанций 600–750 В DC
• Цепи зарядки и разрядки аккумуляторных массивов в промышленных UPS
• Электроприводы трамваев и метрополитенов с питанием 600–750 В DC
• Промышленные конвейеры с регулируемыми двигателями постоянного тока
• Системы освещения на светодиодах с централизованной подачей постоянного тока

Практические советы

• Перед установкой проверьте соответствие напряжения сети максимальному значению 750 В DC - превышение вызовёт отказ или повреждение.
• При использовании нескольких полюсов в одной группе используйте специальные связывающие планки от Systeme Electric - они гарантируют одновременное отключение всех полюсов.
• Обязательно соблюдайте полярность при подключении - неверная ориентация может привести к некорректной работе расцепителей.
• Для обслуживания отключите все цепи и убедитесь в отсутствии остаточного напряжения - даже после отключения возможна зарядка конденсаторов.
• Закручивайте клеммы только усилием, указанном в документации - переусилие повредит контактную группу.
• При проектировании учтите, что SPD250 не имеет встроенного заземления - внешнее заземление необходимо выполнять отдельно.
