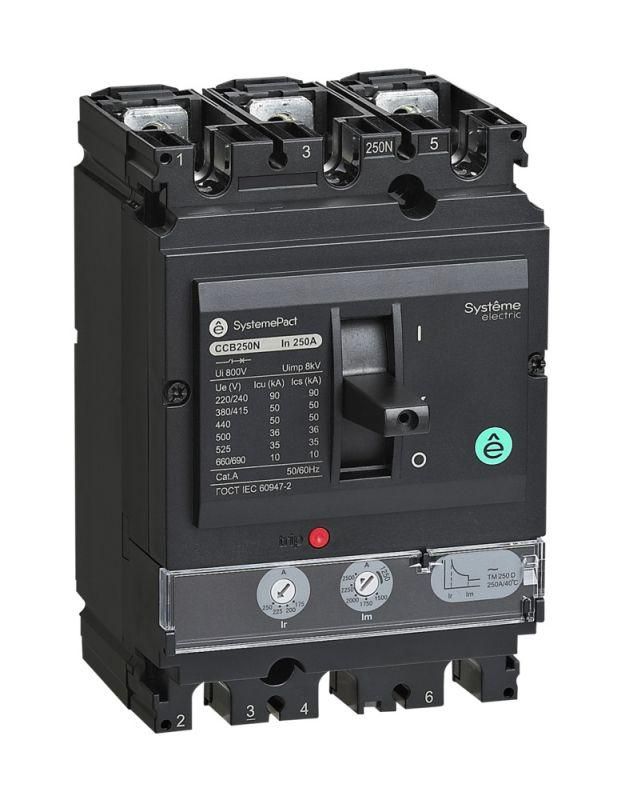

Выключатель автоматический SYSTEMEPACT CCB250 50кА 3P3D TMD200 рычаг SE SPC250N200L3DF APC

Автоматический выключатель SystemePact CCB250 50кА 3P3D TMD200 рычаг - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Подходит для стационарной установки на монтажные элементы, обеспечивает надежную коммутацию и управление нагрузкой. Бренд Systeme Electric и артикул spc250n200l3df указывают на принадлежность к серийному решению SystemePact CCB.

Назначение и область применения

SystemePact CCB250 50кА 3P3D TMD200 рычаг используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и надежная работа при больших токах. Устройство допускает частые рабочие включения и отключения - подходит для управления двигателями, конвейерами, насосами и другим оборудованием с переменной нагрузкой.

Технические характеристики

• Номинальный ток: 200 А
• Количество полюсов: 3 (трехполюсный)
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь даже при максимальном КЗ
• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая трехфазные системы
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от короткого замыкания
• Диапазон настройки защиты от перегрузки: 140–200 А - можно регулировать порог срабатывания в пределах этого интервала
• Управление: рычажковый механизм - удобный для ручного включения/выключения, визуально определяет положение
• Монтаж: стационарный, на монтажные элементы - фиксируется на DIN-рейке или специальных кронштейнах
• Подключение: винтовое - провода зажимаются болтами, требует правильного момента затяжки
• Степень защиты: IP30 - защищён от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен
• Дополнительные расцепители: независимый и расцепитель минимального напряжения - позволяют удаленно отключать аппарат при потере питания или аварии
• Гарантия: 24 месяца
• Количество дополнительных контактов: 0 - не имеет встроенных вспомогательных контактов

Совместимость и монтаж

SystemePact CCB250 50кА 3P3D TMD200 рычаг совместим с монтажными системами, соответствующими стандартам IEC 60898 и IEC 60947-2. Монтируется исключительно на монтажные элементы - не предназначен для встраивания в шкафы без крепления. Для подключения используйте медные жилы сечением, рекомендованным производителем (обычно 16–70 мм2). Винтовые зажимы требуют контроля усилия - избыточная затяжка повредит контакт, недостаточная - вызовет нагрев. Наличие независимого расцепителя позволяет подключить внешние сигналы (например, от системы безопасности), но для этого нужны дополнительные провода и источник питания.

Безопасность и стандарты

SystemePact CCB250 50кА 3P3D TMD200 рычаг соответствует международным стандартам IEC 60947-2 для выключателей низкого напряжения. Отключающая способность 50 кА гарантирует безопасность в условиях высокой короткозамкнутой мощности. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применять во влажных помещениях без дополнительной оболочки. Гарантия 2 года подтверждает соответствие требованиям качества и долговечности.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для промышленных объектов с большими токами КЗ
• Широкий диапазон настройки защиты (140–200 А) - точная адаптация под реальную нагрузку
• Наличие двух типов дополнительных расцепителей - гибкость в реализации систем автоматизации и безопасности
• Надежный термомагнитный расцепитель - проверенная технология, не требующая внешнего питания
• Рычажковый механизм - четкая визуальная индикация состояния (включен/выключен)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыленности или агрессивной среды - степень защиты IP30 не обеспечивает герметичность
• Отсутствуют встроенные вспомогательные контакты - для сигнализации состояния потребуется внешняя система
• Требует профессионального монтажа - неквалифицированная установка может привести к перегреву или отказу
• Не подходит для бытовых сетей - слишком высокие параметры и стоимость для домашних нужд
• Не рассчитан на частое оперативное включение/отключение более 10 раз в час - возможен износ механики

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 140 кВт
• Коммутирование и защита группы двигателей на конвейерной линии
• Распределительный щит на заводе с высокой вероятностью КЗ из-за старой проводки
• Щитовая с использованием независимого расцепителя для дистанционного отключения при пожарной тревоге
• Интеграция в систему управления с расцепителем минимального напряжения - отключение при просадках сети

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - не превышайте 200 А
• При настройке термического расцепителя выбирайте значение ближе к максимальной рабочей нагрузке, но ниже 200 А
• Используйте момент затяжки, указанный в документации - обычно 1,5–2,5 Нм для винтовых зажимов
• Если планируете использовать дополнительные расцепители - заранее продумайте схему подключения и питание
• Не устанавливайте SystemePact CCB250 50кА 3P3D TMD200 рычаг рядом с источниками тепла или вибраций - снижается надежность расцепителей
• Обязательно проведите тестирование после монтажа - проверьте работу всех функций, особенно расцепителей
