Автоматический выключатель в литом корпусе SPD250 3P 50Ка 500В постоянный ток / 4P 20Ка TMD200 750В - SPD2503N4B2004D APC

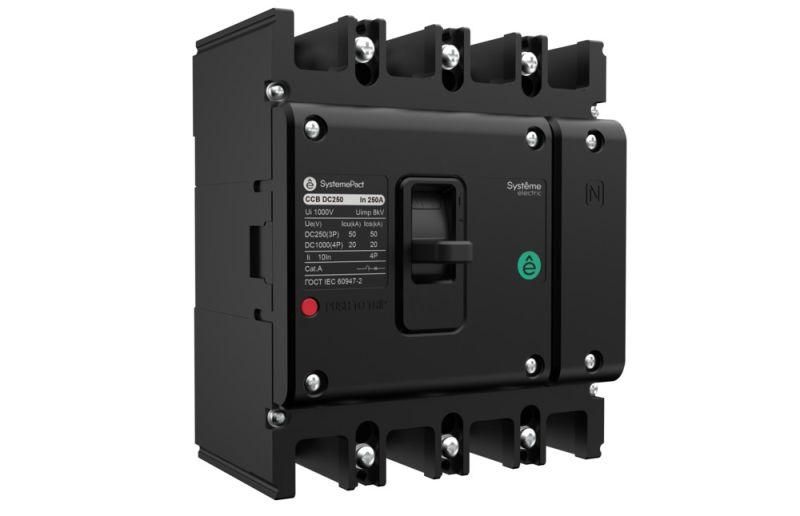

Автоматический выключатель в литом корпусе SPD250 3P 50кА 500В постоянный ток / 4P 20кА 3P TMD200 750В постоянный ток - устройство серии SystemePact CCB DC от бренда Systeme Electric, предназначенное для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажные элементы в промышленных системах с высокой коммутационной нагрузкой.

Назначение и область применения

Этот автоматический выключатель используется в сетях постоянного тока для редких операций включения и отключения. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Применяется в системах с высоким током КЗ: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные преобразователи, зарядные станции для электромобилей, а также в других объектах с источниками постоянного тока до 750 В.

Технические характеристики

• Номинальный ток: 200 А - максимальный допустимый ток при длительной работе без срабатывания.
• Номинальное напряжение: до 750 В постоянного тока (для 4-полюсной версии); до 500 В постоянного тока (для 3-полюсной версии).
• Номинальная отключающая способность (Icu): 50 кА (3P) / 20 кА (4P) - способность безопасно отключить максимальный ток короткого замыкания.
• Количество полюсов: 3P или 4P - позволяет выбирать конфигурацию в зависимости от схемы питания.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузок и магнитной защиты от КЗ.
• Защита по минимальному напряжению: да - автомат отключается при снижении напряжения ниже порогового значения, предотвращая работу оборудования в аварийном режиме.
• Степень защиты IP: IP20 - защита от доступа пальцами и твердыми предметами >12,5 мм, но не от воды и пыли.
• Метод монтажа: на монтажные элементы - фиксируется на DIN-рейке или специальной платформе через механический зажим.
• Привод: ручной - управление осуществляется рычагом вручную, без дистанционного управления.
• Гарантия: 24 месяца.

Совместимость и монтаж

Устройство совместимо со стандартными монтажными элементами, используемыми для серий ABB SACE, Schneider Masterpact, Siemens 3WL. Установка выполняется путём защёлкивания на DIN-рейку или закрепления болтовыми соединениями на монтажной плите. Для работы с несколькими полюсами возможна комплектация специальными аксессуарами для последовательного подключения - они обеспечивают механическую связь между полюсами, чтобы все контакты открывались одновременно. Обязательно проверьте соответствие посадочного места и глубины крепления перед установкой. Монтаж требует отключения всех цепей и соблюдения правил безопасности при работе с постоянным током.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе, применяемых в цепях постоянного тока. Конструкция обеспечивает надёжное гашение дуги даже при высоких токах КЗ благодаря внутренней камере дугогашения. Наличие защиты по минимальному напряжению дополнительно повышает безопасность при отказах источника питания.

Преимущества

• Поддержка двух вариантов полюсности (3P и 4P) - удобно для различных схем подключения.
• Высокая отключающая способность до 50 кА - подходит для мощных систем с большими токами КЗ.
• Совместимость с универсальными аксессуарами - можно использовать те же контактные модули, сигнализаторы положения и приводы, что и для аппаратов переменного тока.
• Функция защиты по минимальному напряжению - исключает самопроизвольное включение после провала напряжения.
• Литой корпус обеспечивает прочность и устойчивость к внешним воздействиям.

Ограничения применения

• Не предназначена для частых включений - рекомендовано не более 1–2 операций в час, иначе снизится долговечность контактов.
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты (корпуса, шкафа).
• Работает только с постоянным током - не переменный ток (AC).
• Максимальное напряжение зависит от числа полюсов: 500 В для 3P, 750 В для 4P - важно правильно выбрать модель под свою сеть.
• Нет функции дистанционного управления - требуется ручное управление или использование внешних приводов.

Примеры использования

• Щитовая система солнечной ЭС с батарейным хранилищем 480 ВDC, где необходима защита от КЗ при больших токах.
• Цепь питания тяговых двигателей электрокара на 600 ВDC с четырёхполюсным выключателем для контроля полярности.
• Промышленный выпрямительный блок с выходом 750 ВDC, требующий быстрого отключения при возникновении КЗ.
• Система зарядки электробусов с двумя параллельными контурами - здесь используют два устройства SPD250 3P, установленные на одну рейку с синхронизированным приводом.

Практические советы

• Выбирая между 3P и 4P, учтите наличие нулевого провода в вашей схеме - в цепях постоянного тока он часто не нужен, поэтому чаще выбирают 3P.
• Перед первым включением проверьте, что все кабеля плотно затянуты - плохой контакт при 200 А вызывает нагрев и выход из строя.
• Для многоканальных систем используйте аксессуары SE для последовательного подключения - это гарантирует синхронное открытие всех полюсов.
• Не устанавливайте рядом с источниками сильного магнитного поля - может влиять на чувствительность магнитного расцепителя.
• Обязательно сверьтесь с каталогом SystemePact CCB DC - некоторые модели имеют различия в длине и форме клемм, влияющие на сборку щита.
