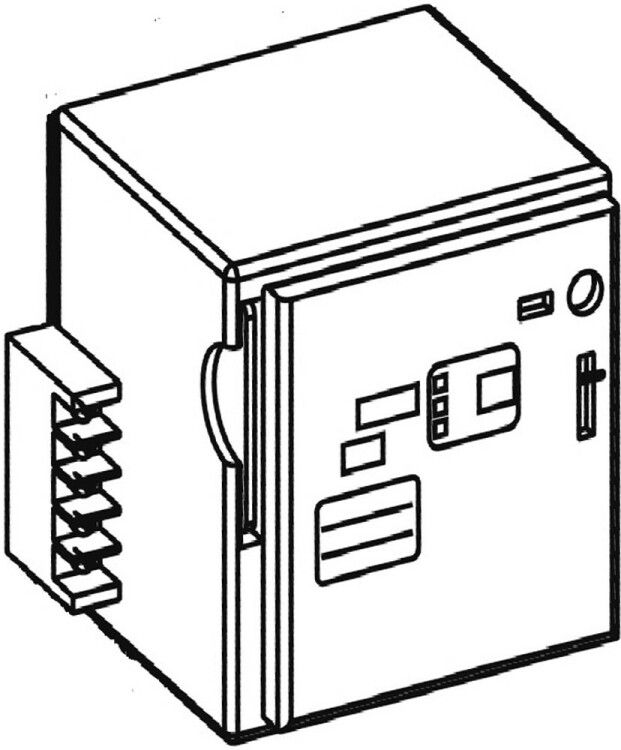

Мотор-редуктор MT 220V AC (100-250) SystemePact CCB Systeme Electric SPC-MA2-01-02

Мотор-редуктор MT 220V AC (100-250) SE от Systeme Electric - устройство для автоматического управления выключателями системы SystemePact CCB. Он обеспечивает надёжное дистанционное включение и отключение через механическую связь с рычагом аппарата, работает от переменного тока 220 В и совместим исключительно с сериями SystemePact CCB.

Назначение и область применения

Мотор-редуктор MT 220V AC (100-250) SE предназначен для удалённого управления автоматическими выключателями SystemePact CCB. Устройство заменяет ручное воздействие на рычаг выключателя - оно физически поворачивает механизм, выполняя команды включения или отключения. Применяется там, где требуется безопасная дистанционная операция: распределительные щиты, автоматизированные производства, объекты с высокой степенью защиты персонала.

Технические характеристики

• Тип привода: электрический
• Напряжение питания: 220 В переменного тока (AC)
• Рабочий диапазон напряжений: 100–250 В AC (совместим с колебаниями сети)
• Тип сигнала управления: импульсный или постоянный
• Гарантийный срок: 24 месяца
• Установка: лицевая сторона выключателя SystemePact CCB

Совместимость и монтаж

Мотор-редуктор MT 220V AC (100-250) SE совместим **только** с аппаратами серии SystemePact CCB. Нельзя использовать с другими моделями выключателей - даже аналогичными по внешнему виду. Монтаж выполняется с лицевой стороны выключателя: устройство жёстко крепится к корпусу и соединяется с рычагом привода. Подключение проводов - к клеммам на корпусе мотор-редуктора. Перед установкой проверьте соответствие типа выключателя и наличие свободного места перед лицом аппарата.

Безопасность и стандарты

Не имеет открытых указаний на соответствие международным стандартам (IEC, ГОСТ). Однако конструкция соответствует требованиям безопасности систем SystemePact CCB - изолированная, без доступных токоведущих частей вне контактов. Эксплуатация допускается только в помещениях с контролируемой средой - без агрессивных газов, пыли и влаги выше нормы для класса IP40.

Преимущества

• Поддерживает два типа сигналов управления - импульсный и постоянный - позволяет гибко интегрировать в существующие системы автоматизации.
• Жёсткая механическая связь исключает проскальзывание и гарантирует точное выполнение команд.
• Работает при широком диапазоне входного напряжения (100–250 В AC), что снижает риск отказов при скачках в сети.
• Закрытый корпус защищает внутренние механизмы от внешних воздействий.

Ограничения применения

• Нельзя одновременно подавать команды на включение и отключение - это вызовет механическую блокировку и возможную поломку.
• Не предназначено для работы в условиях повышенной влажности, пыли или температур ниже 0 C без дополнительной защиты.
• Не поддерживает регулировку скорости или усилия - функция полностью предопределена конструкцией.
• Использование вне серии SystemePact CCB невозможно - адаптеры и переходники не предусмотрены.

Примеры использования

• Автоматизация распределительных щитов на заводе - управление группой выключателей с центрального пульта.
• Объекты с ограниченным доступом: подземные камеры, насосные станции, где ручное управление опасно.
• Системы резервирования энергообеспечения - автоматическое переключение между источниками питания.

Практические советы

• Перед установкой убедитесь, что выключатель SystemePact CCB находится в положении “выкл” - это предотвращает случайное включение во время монтажа.
• Проверьте посадочные размеры: мотор-редуктор MT 220V AC (100-250) SE требует точного совпадения с профилем рычага выключателя - не используйте силу при установке.
• При использовании импульсного сигнала задавайте длительность не менее 0,5 сек - этого достаточно для полного хода механизма.
• Не закрывайте мотор-редуктор герметичными крышками - он нуждается в минимальном воздушном охлаждении.
• При первом запуске после монтажа проведите тестовое включение - наблюдайте за плавностью движения рычага.
