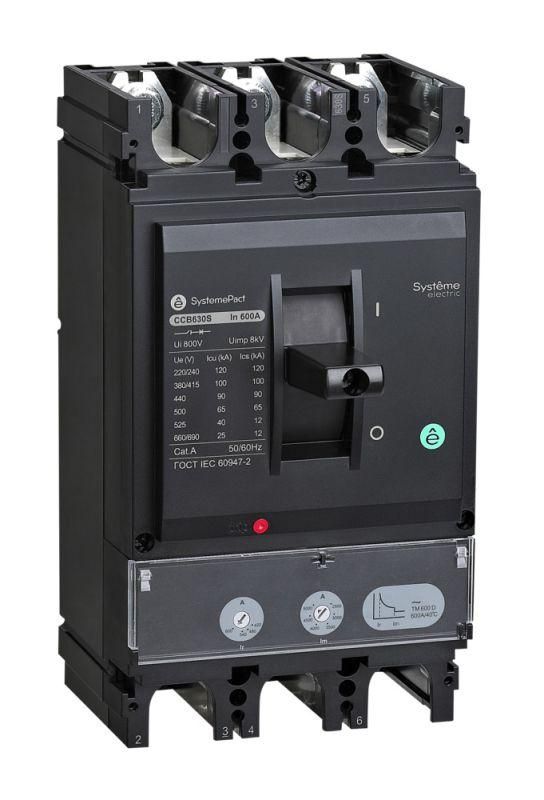

Выключатель автоматический SYSTEMEPACT CCB630 36кА 3P3D TMD500 рычаг SE SPC630F500L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 36кА 3P3D TMD500 рычаг SE - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630f500l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB630 36кА 3P3D TMD500 рычаг SE используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры и другие мощные потребители с током до 500 А.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания защиты;
• Количество полюсов: 3 - защищает все три фазы одновременно; тип 3P3D означает, что все полюса имеют отключение по всем проводникам (включая ноль, если он есть);
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от внезапных КЗ;
• Диапазон настройки защиты от перегрузки: 350–500 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку;
• Управление: рычажковый механизм - удобный для ручного управления и визуального определения положения (вкл/выкл);
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения - позволяют отключить аппарат при потере питания или снижении напряжения ниже заданного уровня;
• Степень защиты IP30 - защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды;
• Подключение силовых проводов: винтовые зажимы - требует качественного затягивания ключом;
• Монтаж: стационарный, на DIN-рейку или специальные монтажные элементы - не является модульным, не совместим с обычными бытовыми шкафами;
• Гарантия: 24 месяца.

Совместимость и монтаж

SYSTEMEPACT CCB630 36кА 3P3D TMD500 рычаг SE устанавливается исключительно на монтажные элементы, предназначенные для крупногабаритных аппаратов. Он не крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа необходимы специальные кронштейны или рамы, соответствующие габаритам аппарата. Убедитесь, что место установки обеспечивает свободный доступ к рычагу и возможность обслуживания винтовых зажимов. Подключение выполняется медными или алюминиевыми жилами сечением, соответствующим нормам для тока 500 А - обычно 120–185 мм2. Перед подключением проверьте плотность затяжки винтов согласно руководству производителя.

Безопасность и стандарты

Автоматический выключатель соответствует международным требованиям IEC 60947-2 для аппаратов низкого напряжения. Наличие двух дополнительных расцепителей позволяет реализовать функции безопасности по ГОСТ Р 50030.2 и другим нормам промышленной автоматизации. Однако степень защиты IP30 ограничивает применение во влажных, запылённых или открытых помещениях - для таких условий требуется дополнительная защита в виде герметичных шкафов.

Преимущества

• Высокая отключающая способность (36 кА) обеспечивает надёжную работу даже в условиях сложных коротких замыканий на промышленных участках;
• Широкий диапазон настройки защиты от перегрузки (350–500 А) позволяет точно адаптировать аппарат под реальную нагрузку, избегая ложных срабатываний;
• Наличие независимого расцепителя даёт возможность удалённого отключения через внешние сигналы (например, от системы аварийной остановки);
• Рычажковый управляемый элемент обеспечивает наглядное положение и прочную механическую фиксацию;
• Литой корпус повышает долговечность и устойчивость к механическим воздействиям.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты (IP30 недостаточно);
• Не подходит для установки в бытовых или малогабаритных щитах - требует специализированной монтажной платформы;
• Отсутствие контактов для сигнализации - нельзя использовать для передачи состояния в систему SCADA без внешних реле;
• Не имеет встроенного расцепителя по току утечки - для защиты людей необходимо дополнительно устанавливать УЗО или дифференциальный автомат;
• Требуется профессиональный монтаж и контроль момента затяжки винтов - неквалифицированное подключение может вызвать перегрев и выход из строя.

Примеры использования

• Защита главного входа на производственной линии с двигателями суммарной мощностью около 300 кВт;
• Отключение питание насосной группы в канализационном коллекторе при аварийном падении напряжения;
• Центральное отключение всей секции цеха через кнопку экстренной остановки, связанную с независимым расцепителем;
• Щитовая установка в энергоёмком производстве с высокими токами КЗ - например, металлургические или химические предприятия.

Практические советы

• Перед первым включением обязательно проверьте настройку порога перегрузки - она должна соответствовать максимальному рабочему току оборудования, но не превышать 500 А;
• Используйте только рекомендованное сечение кабелей - слишком тонкий провод вызовет перегрев, слишком толстый - затруднит монтаж в зажимах;
• При использовании расцепителя минимального напряжения убедитесь, что источник управления этим расцепителем работает стабильно - потеря питания на нём может привести к непредвиденному отключению;
• Обслуживание: периодически осматривайте контактные поверхности и винты на наличие окисления или следов перегрева - особенно после многократных отключений;
• Замена или ремонт возможен только при отключенном питании и с соблюдением правил ЛЭБ - этот аппарат не предназначен для самостоятельного ремонта.
