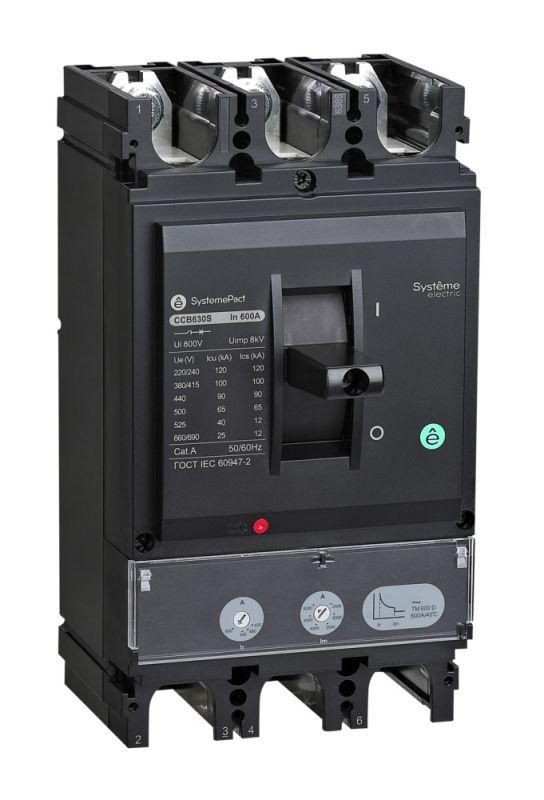

Выключатель автоматический SYSTEMEPACT CCB630 50кА 3P3D TMD500 рычаг SE SPC630N500L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 50кА 3P3D TMD500 рычаг SE - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630n500l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB630 50кА 3P3D TMD500 рычаг SE используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, крупные станки. Номинальное напряжение 690 В позволяет применять его в сетях с повышенным напряжением, в том числе в системах с заземлённой нейтралью.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 500 А
• Число полюсов: 3 (три фазы + отключение всех проводников одновременно)
• Номинальная отключающая способность: 50 кА - способен прервать ток короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 690 В переменного тока
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 350–500 А - можно регулировать порог срабатывания в пределах этого интервала
• Управляющий элемент: рычажковый - удобен для ручного управления и визуального определения положения (вкл/выкл)
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдых предметов >2,5 мм, но не от воды и пыли
• Подключение силовой цепи: винтовое - требует затяжки кабельных наконечников гаечными ключами
• Монтаж: на DIN-рейку или специальные монтажные элементы - не является встраиваемым
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках сети)
• Гарантия: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB630 50кА 3P3D TMD500 рычаг SE монтируется исключительно на монтажные элементы, совместимые с конструкцией серии SystemePact CCB. Для установки необходимы соответствующие направляющие и крепления, предусмотренные производителем. Устройство не предназначено для свободного крепления или установки в шкафы без специальных платформ. Винтовое подключение требует точной подготовки кабеля: жилы должны иметь наконечники типа “штыревой” или “трубчатый”, подходящие по сечению и размеру. Обязательна проверка момента затяжки - избыточная сила повредит контакт, недостаточная - вызовет нагрев.

Безопасность и стандарты

Автоматический выключатель соответствует международным требованиям IEC 60947-2 для аппаратов низкого напряжения. Сертифицирован для работы в условиях промышленного уровня загрязнения 2. Отключение при КЗ происходит в течение миллисекунд, что снижает риск возгорания и повреждения оборудования. Наличие независимого расцепителя позволяет интегрировать устройство в системы аварийного отключения (например, по сигналу от пожарной сигнализации или контроллера).

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжность даже в мощных промышленных сетях
• Широкий диапазон настройки термического расцепителя (350–500 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Рычажковый механизм даёт чёткий визуальный контроль состояния аппарата
• Интеграция двух типов дополнительных расцепителей увеличивает функциональность без необходимости внешних модулей
• Литой корпус обеспечивает механическую прочность и долговечность

Ограничения применения

• Не предназначен для установки во влажных помещениях или на улице - степень защиты IP30 не защищает от влаги и пыли
• Не поддерживает автоматическое управление через PLC - требует внешней схемы для дистанционного управления
• Не имеет встроенных измерительных функций - нельзя использовать для мониторинга тока без дополнительных датчиков
• Требует профессионального монтажа: неверная затяжка контактов или использование некорректных кабелей может привести к отказу
• Не рекомендован для частых операций включения/отключения более 10 раз в день - рассчитан на редкие коммутации, а не на частое управление нагрузкой

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 350 кВт
• Отключение питания конвейерной линии при аварийном отключении по сигналу с кнопки экстренной остановки
• Обеспечение безопасности насосной группы при падении напряжения ниже допустимого уровня
• Центральное распределение энергии в распределительном щите завода с использованием нескольких таких аппаратов

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 500 А - используйте медные жилы минимум 2×185 мм2
• При настройке термической защиты выбирайте значение ближе к максимальному рабочему току нагрузки, но не выше 500 А
• Для дистанционного отключения подключайте независимый расцепитель к источнику постоянного тока 24 В - чаще всего используется именно этот уровень
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после аварийных отключений
• Не заменяйте оригинальные комплектующие - система SystemePact CCB не совместима с деталями других брендов
• При работе в многоконтурных системах убедитесь, что координация с другими автоматами соблюдена - чтобы не было ложных срабатываний
