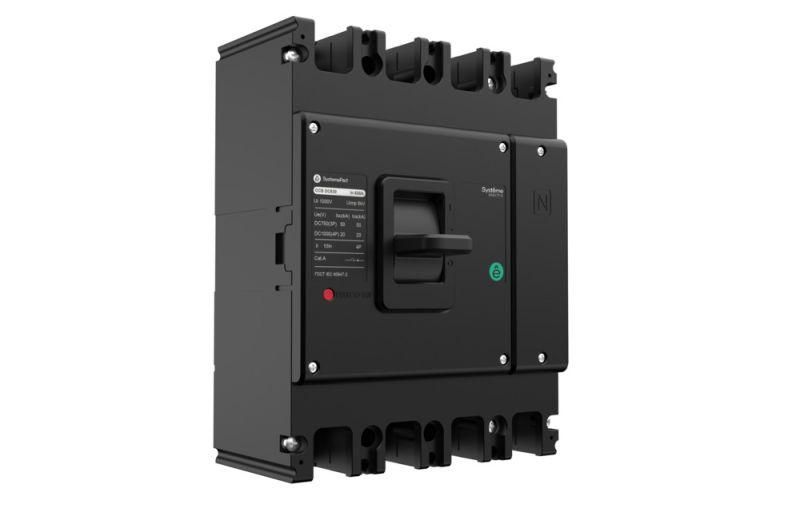

Автоматический выключатель в литом корпусе SPD630 3P 50Ка 250В постоянный ток / 4P 20Ка TMD500 630В - SPD6303N4B5004D APC

Автоматический выключатель в литом корпусе SPD630 3P 50кА 250В постоянный ток / 4P 20кА 3P TMD500 630В постоянный ток - устройство серии SystemePact CCB DC от бренда Systeme Electric, предназначенное для защиты цепей постоянного тока от перегрузок и коротких замыканий. Артикул spd6303n4b5004d соответствует модели с трёхполюсным исполнением, рассчитанной на номинальный ток 500 А.

Назначение и область применения

Автоматический выключатель в литом корпусе SPD630 используется для коммутации и защиты электроустановок постоянного тока. Применяется там, где требуется надёжная защита от сверхтоков при редком включении и отключении - например, в системах солнечной энергетики, зарядных станциях для электромобилей, промышленных преобразователях, тяговых щитах и аккумуляторных батареях. Подходит для работы в сетях до 750 В постоянного тока.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе, серия SystemePact CCB DC
• Число полюсов: 3P (трёхполюсный) или 4P (четырёхполюсный) - зависит от комплектации
• Номинальный ток Iu: 500 А - максимальный допустимый ток при длительной работе
• Номинальная отключающая способность Icu: 50 кА (для 3P, 250–500 В), 20 кА (для 4P, 500–750 В)
• Напряжение: 250–750 В постоянного тока
• Тип расцепителя: термомагнитный - защищает от перегрузок (тепловая составляющая) и коротких замыканий (магнитная составляющая)
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже порогового значения
• Максимальная степень защиты IP: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажные элементы (фиксация через крепёжные планки)
• Привод: ручной - управление осуществляется рычагом
• Исполнение: стационарное - не предназначено для перемещения после установки
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство устанавливается на DIN-рейку или специальные монтажные элементы, совместимые со стандартами серии SystemePact. Для сборки используются фиксирующие зажимы, обеспечивающие жесткую механическую связь. Автоматический выключатель SPD630 совместим с универсальными аксессуарами системы SystemePact - контактными модулями, сигнализирующими переключателями, блокировочными механизмами. Особенность: возможна последовательная связь полюсов для увеличения изоляционного расстояния в высоковольтных цепях постоянного тока. Монтаж требует соблюдения рекомендованного момента затяжки болтов - указан в руководстве производителя.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC 60947-2 для аппаратов в литом корпусе. Конструкция обеспечивает безопасную работу в условиях повышенной температуры и вибраций. Защита от минимального напряжения предотвращает самопроизвольное включение оборудования при восстановлении питания. Наличие термомагнитного расцепления гарантирует быстрое отключение при аварийном режиме без задержек.

Преимущества

• Высокая отключающая способность - до 50 кА позволяет использовать в мощных DC-сетях с большими потенциальными токами КЗ
• Поддержка как 3P, так и 4P исполнений - гибкость для различных схем подключения
• Совместимость с аксессуарами AC-серии - можно применять знакомые решения для управления и контроля
• Функция защиты по минимальному напряжению повышает безопасность в системах с нестабильным питанием
• Литой корпус обеспечивает прочность и долговечность даже в агрессивных средах

Ограничения применения

• Не переменного тока - работает исключительно в цепях постоянного тока
• Степень защиты IP20 запрещает использование во влажных, пыльных или открытых помещениях без дополнительной оболочки
• Нельзя использовать для частых операций включения/выключения - предназначена для редкой коммутации
• Максимальный рабочий ток - 500 А; при более высоких нагрузках требуется другой тип аппарата
• Не имеет функции дифференциальной защиты - для защиты людей необходимы отдельные УЗО

Примеры использования

• Щиты постоянного тока на солнечных электростанциях - защита массива фотоэлементов и инвертеров
• Электроприводы железнодорожного транспорта - защита силовой цепи постоянного тока
• Центры хранения данных с UPS на базе свинцово-кислотных аккумуляторов
• Промышленные печи и нагреватели с регулируемым источником питания постоянного тока
• Системы зарядки электрокаров - защита высоковольтной шины 480–750 В

Практические советы

• Выбирая модель, обращайте внимание на количество полюсов: 3P - для двухпроводных цепей с заземлённой точкой, 4P - для четырёхпроводных систем без общего провода
• Проверьте соответствие посадочных размеров вашей монтажной рейки - система SystemePact использует стандартизованные крепления
• При использовании в сети выше 500 В обязательно выбирайте версию с 4P и Icu=20 кА
• Перед первым включением проверьте положение рычага - он должен находиться в положении “OFF” при монтаже
• Для сложных систем рекомендуется использовать дополнительные контакты сигнализации - они позволяют удаленно контролировать состояние автомата
• Не забудьте про тепловое окружение: при установке рядом с другими нагреваемыми элементами учтите возможность снижения реального токоотдачи
