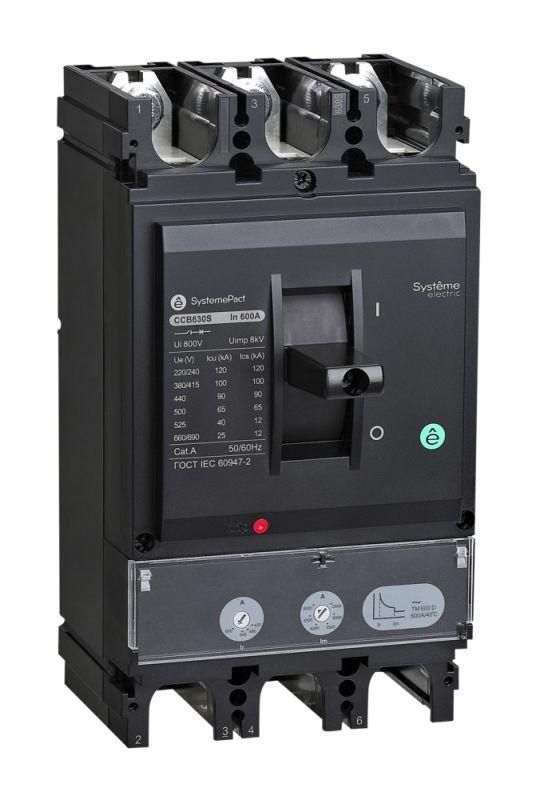

Выключатель автоматический SYSTEMEPACT CCB630 100кА 3P3D TMD500 рычаг SE SPC630S500L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 100кА 3P3D TMD500 с рычагом - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630s500l3df указывают на серийную продукцию системы SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB630 100кА 3P3D TMD500 с рычагом используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, компрессорные установки, системы вентиляции и другие мощные потребители.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока;
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от длительной перегрузки и магнитной защиты от КЗ;
• Диапазон настройки защиты от перегрузки: 350–500 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку;
• Управление: рычажковый механизм - удобный для ручного управления и визуального определения положения (вкл/выкл);
• Дополнительные расцепители: независимый и минимального напряжения - позволяют удалённо отключать аппарат по сигналу или при снижении напряжения ниже заданного уровня;
• Степень защиты IP30 - защита от доступа к опасным частям инструментами и частицами больше 2,5 мм, но не герметична;
• Подключение силовых проводов: винтовые зажимы - требует качественного затягивания с соблюдением момента;
• Монтаж: стационарный, на монтажные элементы - устанавливается на DIN-рейку или специальные кронштейны внутри шкафа;
• Гарантия: 24 месяца - стандартный срок для промышленной аппаратуры.

Совместимость и монтаж

SYSTEMEPACT CCB630 100кА 3P3D TMD500 с рычагом совместим с DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется через механический фиксатор на передней панели аппарата. Для подключения используйте медные жилы сечением до 185 мм2 - проверьте соответствие по паспорту. Обязательно соблюдайте момент затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - повреждает контакт. Монтаж допускается только в закрытых щитах с обеспечением доступа для обслуживания.

Безопасность и стандарты

Аппарат соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях промышленного электроснабжения. Наличие независимого расцепителя позволяет интегрировать его в системы безопасности по принципу “отказ-безопасность”.

Преимущества

• Высокая отключающая способность (100 кА) - обеспечивает надёжность даже в местах с высокой токовой составляющей КЗ;
• Широкий диапазон настройки защиты (350–500 А) - гибкость подбора под реальную нагрузку без замены аппарата;
• Наличие двух типов дополнительных расцепителей - возможность реализовать сложные алгоритмы управления;
• Рычажковый орган управления - легко отличить состояние (вкл/выкл) даже при плохом освещении;
• Литой корпус - прочность, долговечность и устойчивость к внешним воздействиям.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP30 не защищает от воды и пыли;
• Не рекомендуется для частых операций включения/отключения более 10 раз в час - возможен износ механизма;
• Требуется точная настройка термического расцепителя - неверная установка может привести к ложному срабатыванию или отказу защиты;
• Не имеет встроенных контактов для сигнализации - для контроля состояния нужны внешние модули.

Примеры использования

• Защита главного входа в цеховой распределительный щит с нагрузкой около 450 А;
• Отключение крупного двигателя по команде от системы аварийной остановки через независимый расцепитель;
• Обеспечение отключения при проседании напряжения ниже 70% от номинала - с использованием расцепителя минимального напряжения;
• Коммутирование группы конвейеров в пищевой промышленности, где важна надёжность и визуальный контроль.

Практические советы

• Перед первым запуском обязательно проверьте настройку тока срабатывания терморасцепителя - она должна быть чуть выше максимального рабочего тока нагрузки;
• Используйте только оригинальные винты и клеммы - сторонние детали могут нарушить контактное давление;
• При необходимости замены или ремонта - отключите питание всей цепи, так как аппарат не имеет видимого разрыва при отключенном состоянии;
• Для систем с несколькими выключателями - пометьте каждый по номеру и функции, чтобы избежать путаницы при обслуживании;
• Проверяйте температуру корпуса во время эксплуатации - перегрев говорит о проблемах с контактами или перегрузкой.
