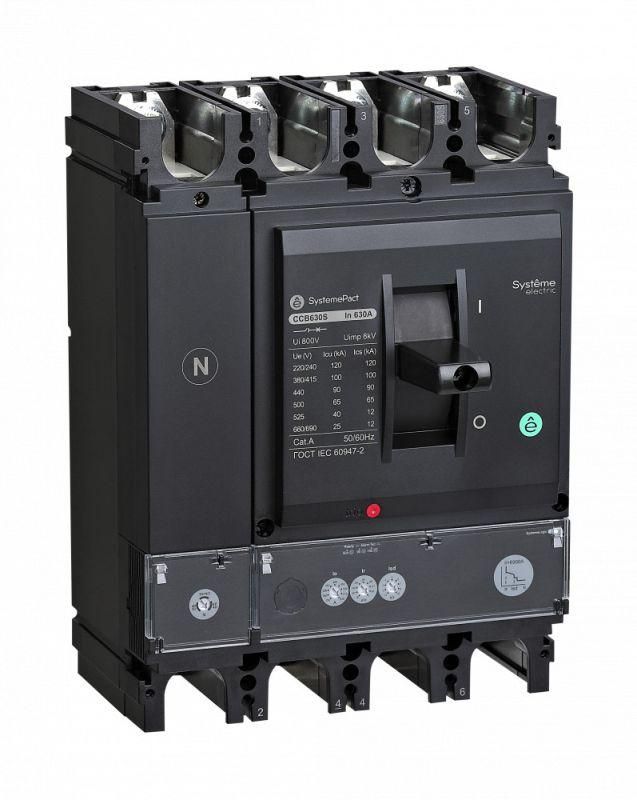

Выключатель автоматический SYSTEMEPACT CCB630 100кА 4P4D S2.3 630А рычаг SE SPC630S63023L4DF APC

Автоматический выключатель SYSTEMEPACT CCB630 100kA 4P4D S2.3 630A рычаг - это надёжное устройство для защиты и управления мощными электрическими цепями в промышленных объектах. Выполнен в литом корпусе, рассчитан на ток 630 А и работает в сетях до 690 В. Бренд Systeme Electric предлагает эту модель как часть серийной линейки SystemePact CCB, подходящую для стационарной установки в щитах высокой мощности.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB630 100kA 4P4D S2.3 630A рычаг используется для коммутации и защиты электрооборудования в сетях низкого напряжения до 690 В. Он обеспечивает безопасное включение и отключение нагрузки, а также защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах, на входе в трансформаторные подстанции, в системах питания крупных станков, конвейеров, насосных групп и других мощных потребителей.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 4 (4P4D - все полюса имеют защитную функцию)
• Номинальная отключающая способность: 100 кА - способен отключить даже самые серьёзные КЗ в условиях высокой короткозамкнутой мощности
• Номинальное напряжение: 690 В - подходит для трёхфазных сетей с повышенным напряжением
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты и диагностировать состояние сети
• Диапазон настройки защиты от перегрузки: 252–400 А - можно задать чувствительность в пределах 40–63% от номинала
• Тип управляющего элемента: рычажковый - удобное механическое управление вручную
• Конструктивное исполнение: стационарное - монтируется жестко, не предназначено для выдвижения
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита от просадки)
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли
• Подключение силовой цепи: винтовое - требует правильного затягивания клемм
• Метод монтажа: на монтажные элементы - фиксируется на DIN-рейках или специальных опорах
• Гарантийный срок: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB630 100kA 4P4D S2.3 630A рычаг совместим с монтажными элементами, соответствующими стандартам для аппаратов серии SystemePact CCB. Установка выполняется на DIN-рейку или специальную раму, предусмотренные для стационарных выключателей. Подключение проводов - через винтовые зажимы; рекомендуется использовать медные многожильные или одножильные провода сечением, соответствующим току 630 А (обычно 185–240 мм2). Обязательно соблюдайте момент затяжки клемм - указан в документации производителя. Нельзя применять этот аппарат в качестве выкатного или съёмного модуля - он не имеет механизма выдвижения.

Безопасность и стандарты

Автоматический выключатель SYSTEMEPACT CCB630 100kA 4P4D S2.3 630A рычаг соответствует международным нормам IEC/EN 60947-2 для выключателей в литом корпусе. Электронный расцепитель обеспечивает точную селективность и минимизирует ложные срабатывания. IP30 не гарантирует защиту от брызг и пыли - установка допускается только внутри закрытых щитов с классом защиты не ниже IP54. Для работы в агрессивных средах требуется дополнительная внешняя защита.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для энергоёмких объектов с большой короткозамкнутой мощностью
• Электронный расцепитель - гибкая настройка, возможность адаптации под конкретную нагрузку, диагностика состояния системы
• Наличие двух типов дополнительных расцепителей - обеспечивает удалённое отключение и защиту от аварийного снижения напряжения
• Устойчивость к импульсным перегрузкам благодаря качественной тепловой и магнитной составляющей защиты
• Простое ручное управление рычагом - наглядное положение «вкл/выкл»

Ограничения применения

• Не предназначен для частых операций включения/отключения - не рассчитан на интенсивную коммутацию (например, для двигателей с частым пуском)
• IP30 - нельзя устанавливать вне помещений или в сырых, запылённых местах без дополнительной оболочки
• Отсутствие возможности выдвижения - обслуживание возможно только при отключении всей цепи
• Не поддерживает модульные расширения (например, сигнализация, измерение тока) - функционал ограничен базовым набором
• Требуется профессиональный монтаж - неверная затяжка клемм может вызвать перегрев и выход из строя

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 690 В
• Защита группы мощных станков на сборочном участке
• Щит распределения на заводе с высокой плотностью оборудования
• Централизованная защита насосных станций в водопроводных системах
• Интеграция в системы автоматизации с дистанционным отключением через независимый расцепитель

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - особенно важно при токе 630 А
• Настройте порог перегрузки в диапазоне 252–400 А исходя из реальной нагрузки, а не просто по номиналу
• Обеспечьте достаточное охлаждение вокруг аппарата - воздушный поток влияет на долговечность расцепителя
• При использовании расцепителя минимального напряжения убедитесь, что источник контрольного напряжения надёжен
• Для сервисного обслуживания используйте только оригинальные комплектующие - совместимость с другими сериями не гарантирована
• Сохраните документацию - при необходимости замены или ремонта нужны данные о заводской настройке расцепителя
