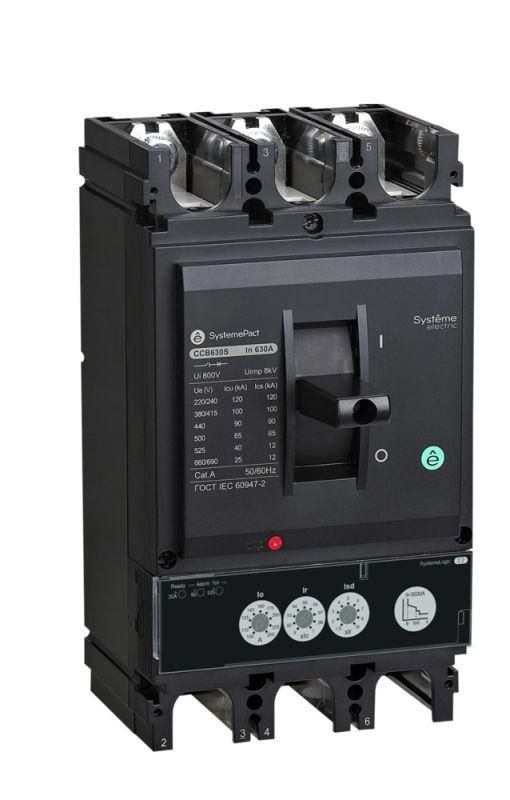

Выключатель автоматический SYSTEMEPACT CCB630 100кА 3P3D S2.3 630А рычаг SE SPC630S63023L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 100кА 3P3D S2.3 630А рычаг - устройство для защиты и коммутации трёхфазных электросетей до 690 В. Применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и надёжная защита от перегрузок и КЗ. Бренд Systeme Electric и артикул spc630s63023l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB630 100кА 3P3D S2.3 630А рычаг используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в главных распределительных щитах, на входе в производственные линии, у крупных двигателей, трансформаторов и других мощных потребителей. Назначен для постоянной работы в условиях промышленной среды с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток через аппарат без срабатывания защиты.
• Количество полюсов: 3P3D - три полюса для фаз, все снабжены тепловым и электромагнитным расцепителем (трёхполюсное отключение).
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока.
• Тип расцепителя: Электронный - точная настраиваемая защита по времени и току, отличается от классических биметаллических.
• Диапазон настройки защиты от перегрузки: 252–400 А - можно задать порог срабатывания в этом интервале, соответствует части номинала 630 А.
• Конструктивное исполнение: Стационарное - не предназначено для извлечения из шкафа; закрепляется жёстко на монтажных элементах.
• Управляющий элемент: Рычаговый - механический рычаг для ручного включения/выключения, обеспечивает визуальный контроль состояния.
• Подключение силовой цепи: Винтовое - провода зажимаются болтами, требуют правильного момента затяжки.
• Степень защиты: IP30 - защищён от доступа инструментами и предметов более 2,5 мм, но не от пыли и воды.
• Дополнительные расцепители: Независимый расцепитель (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках напряжения ниже установленного уровня).
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

SYSTEMEPACT CCB630 100кА 3P3D S2.3 630А рычаг монтируется исключительно на специальные монтажные элементы - DIN-рейки или рампы, совместимые с конструкцией серии SystemePact CCB. Установка возможна только в закрытых распределительных щитах с достаточным свободным пространством вокруг аппарата для теплоотвода. Отсутствие возможности извлечения требует предварительного отключения питания перед обслуживанием. Для подключения используйте медные провода сечением, соответствующим току 630 А - рекомендовано не менее 185 мм2. Обязательно соблюдайте момент затяжки винтов, указанный в руководстве производителя.

Безопасность и стандарты

Аппарат соответствует международным стандартам IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективную работу с другими защитными устройствами в системе. Наличие расцепителя минимального напряжения повышает безопасность при аварийных просадках сети. IP30 позволяет использовать устройство внутри помещений, но не во влажных или запылённых зонах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для крупных промышленных объектов с большими токами КЗ.
• Электронный расцепитель даёт гибкую настройку чувствительности и времятоковых характеристик, что снижает риск ложных срабатываний.
• Интегрированные дополнительные расцепители позволяют реализовать удалённое управление и защиту от недопустимых уровней напряжения без внешних модулей.
• Механизм рычагового управления обеспечивает наглядность положения аппарата даже при плохой освещённости.

Ограничения применения

• Не предназначен для мобильных или частично извлекаемых установок - конструкция стационарная, невозможно демонтаж без отключения всей системы.
• Защита IP30 не допускает использование вне герметичных шкафов - нельзя применять на открытых площадках, в сырых помещениях или там, где есть риск попадания пыли или жидкости.
• Нельзя регулировать защиту ниже 252 А - минимальный порог выше, чем у многих бытовых и маломощных промышленных нагрузок.
• Требуется профессиональный монтаж и проверка момента затяжки контактных соединений - неквалифицированное подключение может вызвать перегрев и отказ.

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 630 кВА.
• Щит питания группы станков с суммарной нагрузкой около 500 кВт.
• Линия подачи энергии к конвейерной системе с двигателями мощностью более 100 кВт каждый.
• Распределительный пункт на заводе с высокой вероятностью возникновения токов КЗ из-за длинных кабельных трасс.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки винтов - это критично для долговечности контактов.
• При использовании расцепителя минимального напряжения настройте порог срабатывания согласно характеристикам оборудования, которое питается от этой линии.
• Не используйте SYSTEMEPACT CCB630 100кА 3P3D S2.3 630А рычаг в качестве единственной защиты для слаботочных цепей - он рассчитан только на силовые нагрузки.
• Обеспечьте доступ к рычагу для оперативного отключения - не закрывайте его дверцами без кнопок экстренного отключения.
• При замене аналогичного аппарата убедитесь, что новый имеет ту же отключающую способность и тип расцепления - особенно важно при наличии координации с другим оборудованием.
