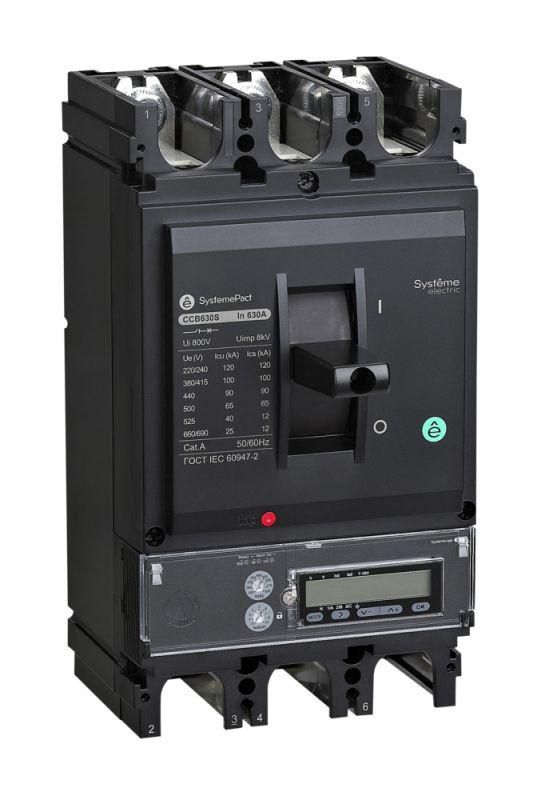

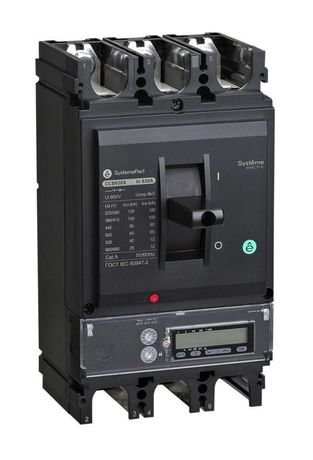

Выключатель автоматический в литом корпусе SYSTEMEPACT CCB630 50кА 3P3D S5.3E 630А SE SPC630N63053E3DFC APC

Автоматический выключатель в литом корпусе SystemePact CCB630 (арт. SPC630N63053E3DFC) предназначен для надежной защиты и коммутации мощных электроустановок в сетях низкого напряжения. Этот аппарат сочетает высокую предельную отключающую способность (50 кА) и прочный литой корпус, что делает его подходящим для тяжелых условий эксплуатации на промышленных объектах.

Назначение и область применения

Выключатель автоматический SystemePact CCB630 используется для управления и защиты электрических цепей переменного тока до 690 В. Он обеспечивает:

• Рабочее включение и отключение нагрузки;
• Защиту от перегрузок и коротких замыканий;
• Стабильную работу в условиях повышенных механических и термических нагрузок.

Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, заводских линий, насосных станций и других местах, где требуется высокая надежность и большая отключающая способность.

Технические характеристики

• Тип аппарата: Автоматический выключатель в литом корпусе
• Число полюсов: 3P + 3D (три фазы + три контакта для дифференциальной защиты/дополнительных функций)
• Номинальный ток: 630 A
• Предельная отключающая способность: 50 кА при напряжении до 690 В
• Напряжение изоляции: до 690 В AC
• Исполнение: Литой корпус - герметичная конструкция, устойчивая к внешним воздействиям
• Серия: SystemePact CCB (проектные решения)

Совместимость и монтаж

Выключатель SystemePact CCB630 рассчитан на установку в шкафах и распределительных устройствах с жесткими требованиями к компактности и защите. Монтировать его можно на DIN-рейке или с помощью специальных кронштейнов, предусмотренных конструкцией корпуса. Для правильной работы важно соблюдать рекомендованное усилие затяжки контактных соединений - слишком слабый зажим вызывает нагрев, слишком сильный - повреждает детали. Убедитесь, что провода соответствуют допустимому сечению для тока 630 А - обычно это многожильные медные кабели с площадью сечения от 185–240 мм2, в зависимости от температурных условий окружающей среды.

Безопасность и стандарты

Apparat соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция гарантирует безопасную работу даже при аварийном КЗ благодаря быстродействующей системе гашения дуги внутри литого корпуса. Отсутствие открытых токоведущих частей снижает риск поражения электрическим током во время обслуживания.

Преимущества

• Высокая отключающая способность - 50 кА позволяет использовать устройство там, где возможны крупные токи КЗ (например, рядом с силовым трансформатором);
• Литой корпус обеспечивает долговечность, защиту от запыления и влаги, а также исключает возможность случайного доступа к внутренним элементам;
• Устройство предназначено для проектного применения - значит, прошло проверку на длительную работоспособность в экстремальных режимах;
• Максимальный номинальный ток 630 А позволяет применять один аппарат вместо нескольких меньших, упрощая схему и экономя место в щите.

Ограничения применения

• Не предназначен для постоянного регулярного включения/выключения - он не является аппаратом частого оперирования; для этого нужны контакторы;
• Не имеет встроенной защиты от утечек тока (не дифференциальный автомат); требует отдельного УЗО при необходимости защиты людей;
• Не работает при напряжении выше 690 В - использование вне этих границ недопустимо;
• Требуется профессиональный монтаж: неквалифицированное подключение может привести к выходу из строя или возгоранию.

Примеры использования

• Главный входной автомат в распределительном щите завода с питанием от трансформаторной подстанции;
• Щит питания конвейера или металлургического оборудования;
• Централизованная защита группы двигателей мощностью более 200 кВт каждый;
• Электроустановки в химической, пищевой или добывающей промышленности с высокими требованиями к безопасности.

Практические советы

• Перед установкой проверьте соответствие номинала автомата SystemePact CCB630 расчетному току нагрузки - лучше иметь запас 10–15%, чтобы избежать ложных срабатываний;
• Обязательно используйте пробники перед работой - хотя корпус литой, все равно есть опасность прикоснуться к выводам при неполной отключении сети;
• При сборке щита следите за свободным пространством вокруг аппарата - ему нужна вентиляция, особенно при работе близко к максимальному току;
• На документацию и сертификаты всегда ссылайтесь на точный артикул SPC630N63053E3DFC - другие модификации этой серии имеют отличные параметры.
