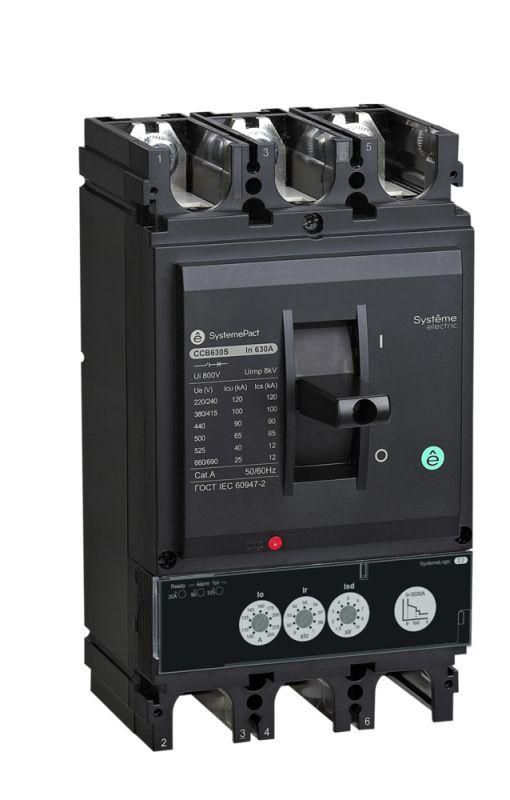

Выключатель автоматический SYSTEMEPACT CCB630 50кА 3P3D S2.3 630А рычаг SE SPC630N63023L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 50кА 3P3D S2.3 630А с рычагом SE - устройство для защиты и коммутации мощных электрических цепей в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630n63023l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB630 50кА 3P3D S2.3 630А с рычагом SE используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в главных распределительных щитах промышленных объектов: заводы, энергообъекты, насосные станции, системы вентиляции и конвейеры. Устройство обеспечивает безопасную работу оборудования при высоких токах и частых операциях коммутации.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Количество полюсов: 3P3D - три фазных полюса с возможностью отключения всех трех одновременно.
• Номинальная отключающая способность: 50 кА - способность безопасно прерывать ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан аппарат.
• Тип расцепителя: Электронный - точная настройка порогов защиты, возможность регулировки времени срабатывания.
• Диапазон настройки защиты от перегрузки: 252–400 А - можно задать порог срабатывания в этом интервале, что позволяет адаптировать защиту под конкретную нагрузку.
• Тип управляющего элемента: Рычажковый - удобный механический рычаг для ручного включения/выключения, легко видим и доступен даже в темноте.
• Конструктивное исполнение: Стационарное - монтируется жестко, не предназначено для выдвижения из шкафа.
• Дополнительные расцепители: Независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при проседании напряжения ниже установленного уровня).
• Степень защиты: IP30 - защищает от твердых предметов больше 2,5 мм, но не от воды и пыли. Установка допускается только внутри закрытых щитов.
• Подключение силовой цепи: Винтовое - зажимы для медных кабелей с помощью болтов, требует правильного момента затяжки.
• Монтаж: На монтажные элементы - крепится к DIN-рейкам или специальным опорным платформам, не является встраиваемым.
• Гарантия: 24 месяца - официальный срок гарантии от производителя Systeme Electric.

Совместимость и монтаж

SYSTEMEPACT CCB630 50кА 3P3D S2.3 630А с рычагом SE совместим с монтажными системами, соответствующими стандартам IEC 61439. Для установки необходимы специальные крепления, предусмотренные для серии SystemePact CCB. Кабели должны иметь сечение, соответствующее току 630 А - обычно это многожильные медные провода сечением от 185–240 мм2. Внимание: винтовые зажимы требуют контрольного затягивания моментом, указанном в руководстве. Не используйте самозажимные клеммы - они не подходят для этого класса тока.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведён в соответствии с требованиями безопасности для оборудования низкого напряжения. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Отключение при аварии происходит быстрее, чем у термомагнитных аналогов, снижая риск повреждения кабелей и оборудования.

Преимущества

• Высокая отключающая способность (50 кА) делает его пригодным для крупных промышленных объектов с большими токами КЗ.
• Электронный расцепитель позволяет точно настроить защиту от перегрузки в диапазоне 252–400 А - идеально для сложных нагрузок.
• Наличие двух типов дополнительных расцепителей даёт гибкость в управлении: удалённое отключение и защита от потери напряжения.
• Рычаг управления хорошо заметен и удобен для ручного воздействия, особенно в условиях ограниченного доступа.
• Серия SystemePact CCB имеет проверенную надёжность в экстремальных условиях - длительный срок службы и отказоустойчивость.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 исключает использование на открытом воздухе или в сырых помещениях.
• Не поддерживает модульные расширения (например, сигнализационные контакты) - количество контактов равно нулю, дополнительные функции реализуются через внешние компоненты.
• Из-за стационарного исполнения нельзя демонтировать без отключения питания и разборки щита - обслуживание требует планового отключения.
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - это сокращает срок службы контактной группы.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками (токи до 630 А).
• Защита основного питателя конвейерной линии на пищевом заводе.
• Щитовая защита насосной станции водоснабжения с двигателями большой мощности.
• Центральное распределение энергии в производственных комплексах с напряжением до 690 В.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - неверный момент вызывает нагрев и выход из строя.
• При настройке расцепителя выбирайте порог ближе к среднему значению (например, 320 А), если нагрузка меняется в широких пределах - это даст запас по надёжности.
• Если нужна дистанционная командировка - подключите независимый расцепитель к кнопке или PLC; он работает даже при отключенном основном питании.
• Не устанавливайте рядом с источниками тепла - повышенная температура окружающей среды влияет на точность работы электронного расцепителя.
• Обязательно сохраняйте документацию производителя - там есть таблицы сопоставления токов, времятоковые характеристики и схемы подключения дополнительных модулей.
