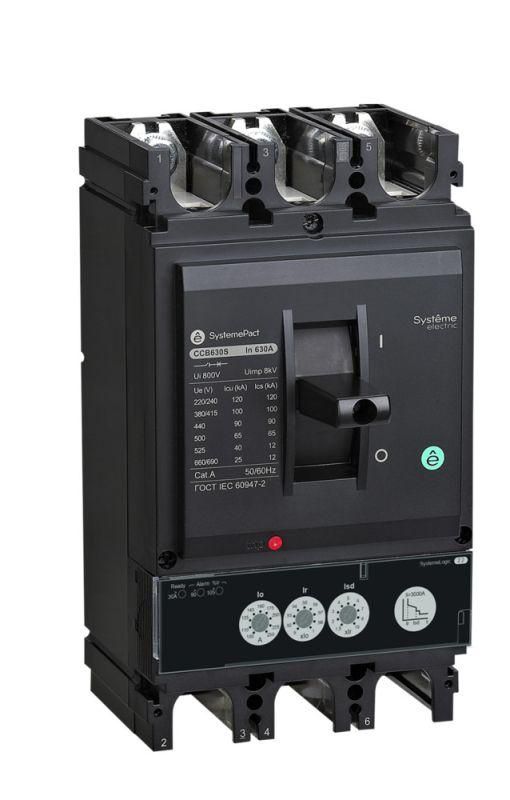

Выключатель автоматический SYSTEMEPACT CCB400 100кА 3P3D S2.3 400А рычаг SE SPC400S40023L3DF APC

Автоматический выключатель SYSTEMEPACT CCB400 100кА 3P3D S2.3 400A рычаг - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В, рассчитанное на высокую отключающую способность и надёжную работу в промышленной среде. Бренд Systeme Electric предлагает эту модель как часть серии SystemePact CCB, где сочетаются прочность литого корпуса и точная электронная защита.

Назначение и область применения

SYSTEMEPACT CCB400 100кА 3P3D S2.3 400A рычаг используется для редких операций включения и отключения трёхфазных нагрузок, а также для автоматической защиты от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов: на входе в цеха, у крупных двигателей, конвейеров, компрессоров и других мощных потребителей. Подходит для систем с высокими токами КЗ - до 100 кА.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока;
• Тип расцепителя: электронный - обеспечивает точную и настраиваемую защиту от перегрузки и КЗ;
• Диапазон настройки защиты от перегрузки: 160–400 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку;
• Тип управляющего элемента: рычажковый - удобный механический переключатель для ручного управления;
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита от просадки напряжения);
• Степень защиты IP30 - предохраняет от доступа пальцев и твердых предметов, но не герметична; не предназначена для влажных или пыльных мест без дополнительной оболочки;
• Подключение силовой цепи: винтовое - требует затяжки кабелей гаечным ключом с контролем момента;
• Конструктивное исполнение: стационарное - монтируется жестко, не снимается во время работы системы;
• Способ монтажа: на монтажные элементы - крепится через DIN-рейку или специальные кронштейны;
• Гарантийный срок: 24 месяца - стандартный срок для промышленной аппаратуры SE.

Совместимость и монтаж

SYSTEMEPACT CCB400 100кА 3P3D S2.3 400A рычаг совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для установки требуется свободное место вокруг аппарата: минимум 50 мм сбоку и сверху для теплоотвода. Винтовые зажимы рассчитаны на медные кабели сечением от 25 до 185 мм2. Перед монтажом проверьте соответствие сечения кабеля и момент затяжки - указаны в документации SE. Нельзя использовать с алюминиевыми проводниками без переходных наконечников. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP42.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель имеет класс точности B, что гарантирует стабильность срабатывания при колебаниях температуры. Отключение при КЗ происходит за менее чем 20 мс. Все материалы корпуса самозатухающие и не поддерживают горение.

Преимущества

• Высокая отключающая способность (100 кА) позволяет применять выключатель даже в крупных промышленных сетях с близкими источниками питания;
• Электронный расцепитель даёт возможность точно настроить пороги защиты под реальную нагрузку, снижая риск ложных срабатываний;
• Наличие двух типов дополнительных расцепителей обеспечивает гибкость в управлении - можно удалённо отключить аппарат или защитить от аварийного падения напряжения;
• Литой корпус из термостойкого материала устойчив к механическим воздействиям и долговечен в условиях вибраций;
• Рычажковый механизм легко визуально определяет положение (вкл/выкл), что важно для быстрого реагирования.

Ограничения применения

• Не предназначен для частых операций включения/отключения - допускаются лишь рабочие коммутации, не более 1000 раз за срок службы;
• Защита IP30 исключает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках, в сырых помещениях или там, где есть контакт с пылью и брызгами воды;
• Не работает без внешнего питания - электронный расцепитель требует наличия напряжения в сети для функционирования (не работает при полном отключении питания);
• Максимальное напряжение 690 В - не подходит для сетей выше этого уровня, в том числе некоторых HVDC или старых промышленных систем;
• Отсутствие контактов - не является контактором, не предназначен для управления нагрузкой по сигналу от PLC без дополнительных устройств.

Примеры использования

• Главный ввод в распределительный щит цеха с несколькими двигателями суммарной мощностью около 250 кВт;
• Щит питания конвейерной линии с частотными преобразователями и насосами;
• Защита главного трансформатора 690 В / 400 А в маломощной подстанции;
• Комбинированная система с дистанционным отключением через независимый расцепитель в системе безопасности производства.

Практические советы

• Перед первым запуском обязательно настройте ток срабатывания перегрузки в диапазоне 160–400 А - лучше начать с 320 А и скорректировать после тестового запуска нагрузки;
• Используйте клеммы с наконечниками для многожильных кабелей - так повысите надёжность контакта и снизите риск нагрева;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибрации;
• Для дистанционного управления подключите независимый расцепитель к сигнальному выходу ПЛК или кнопке аварийной остановки;
• При использовании расцепителя минимального напряжения убедитесь, что уровень срабатывания установлен выше порога нормальной просадки - иначе будет ложное отключение.
