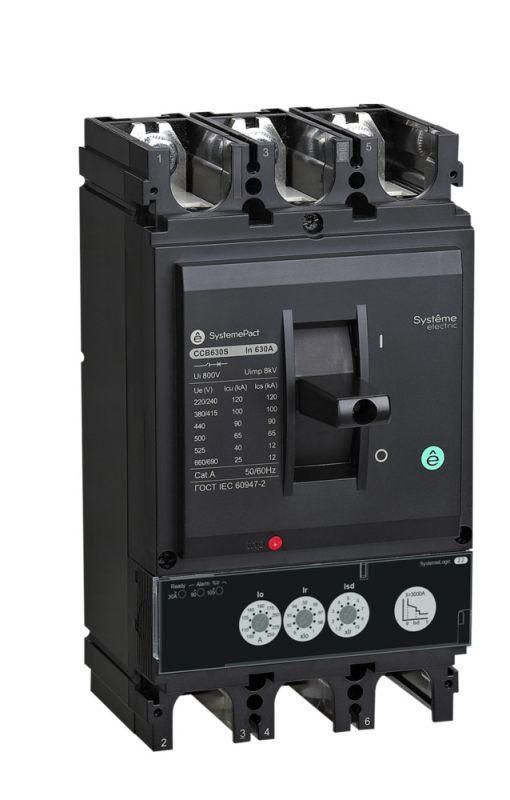

Выключатель автоматический SYSTEMEPACT CCB400 36кА 3P3D S2.3 400А рычаг SE SPC400F40023L3DF APC

Автоматический выключатель SYSTEMEPACT CCB400 36кА 3P3D S2.3 400A рычаг - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric, артикул spc400f40023l3df, обеспечивает соответствие требованиям к стационарной установке в условиях высокой нагрузки.

Назначение и область применения

SYSTEMEPACT CCB400 36кА 3P3D S2.3 400A рычаг используется для ручного включения и отключения трёхфазных цепей, а также для автоматической защиты от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, компрессоры. Устройство рассчитано на постоянную работу при номинальном токе 400 А и напряжении до 690 В.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 36 кА - способен безопасно отключить цепь при максимальном токе КЗ до 36 тысяч ампер
• Номинальное напряжение: 690 В
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Диапазон настройки защиты от перегрузки: 160–400 А - можно задать чувствительность в пределах 40% от максимума
• Конструктивное исполнение: Стационарное - не предназначено для выдвижения из шкафа
• Управляющий элемент: Рычажковый - удобный механический переключатель с четким положением “Вкл/Выкл”
• Монтаж: На монтажные элементы - фиксируется на DIN-рейке или специальных креплениях внутри щита
• Подключение силовой цепи: Винтовое - зажимы для проводов сечением до 150 мм2 (по нормам SE)
• Степень защиты: IP30 - защищён от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен
• Дополнительные расцепители: Независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при проседании сети)
• Гарантия: 24 месяца
• Количество контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

SYSTEMEPACT CCB400 36кА 3P3D S2.3 400A рычаг монтируется исключительно на монтажные элементы - не совместим с выдвижными рамками или модульными системами типа NSX. Для установки требуются стандартные крепёжные планки, соответствующие габаритам аппарата. Подключение силовых проводов выполняется через винтовые зажимы; рекомендуется использовать медные жилы с терминалами. Максимальное сечение провода - 150 мм2. Не допускается использование многожильных проводов без наконечников. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP30.

Безопасность и стандарты

SYSTEMEPACT CCB400 соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведён в соответствии с требованиями безопасности для оборудования низкого напряжения. Электронный расцепитель обеспечивает точную селективность при работе в многоступенчатых системах защиты. Отключение при КЗ происходит за время менее 20 мс. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных сетей с большими токами КЗ
• Широкий диапазон настройки защиты (160–400 А) - позволяет адаптировать аппарат под конкретную нагрузку без замены
• Электронный расцепитель - более точная и стабильная работа по сравнению с тепловыми аналогами
• Наличие двух типов дополнительных расцепителей - даёт возможность реализовать дистанционное управление и защиту от потери напряжения
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам в промышленной среде

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - ограниченная механическая износостойкость
• IP30 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных помещениях или на открытых площадках
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы состояния (“закрыт”, “открыт”) без внешних модулей
• Фиксированная конструкция - нельзя вынуть из щита без демонтажа, что усложняет обслуживание
• Не работает при температуре ниже -25C - требует обогрева щита в холодных регионах

Примеры использования

• Защита главного входа в промышленный цех с питанием 400 В / 400 А
• Коммутирующее устройство перед частотным преобразователем на насосной станции
• Центральный автомат в распределительном щите завода с несколькими линиями питания
• Щит управления технологическими линиями с необходимостью дистанционного отключения через независимый расцепитель

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - перетяжка повредит контакт, недотяжка вызовет нагрев
• Используйте наконечники на многожильных проводах - это предотвращает ослабление контакта при вибрации
• При настройке тока срабатывания защиты учитывайте пусковые токи оборудования - они могут достигать 5–8× от номинала
• Для работы с независимым расцепителем предусмотрите источник управления 24 В постоянного тока
• Проверяйте состояние механизма каждый год - особенно после аварийных отключений
• Не используйте SYSTEMEPACT CCB400 36кА 3P3D S2.3 400A рычаг вместо рубильника - он не предназначен для частых ручных операций
