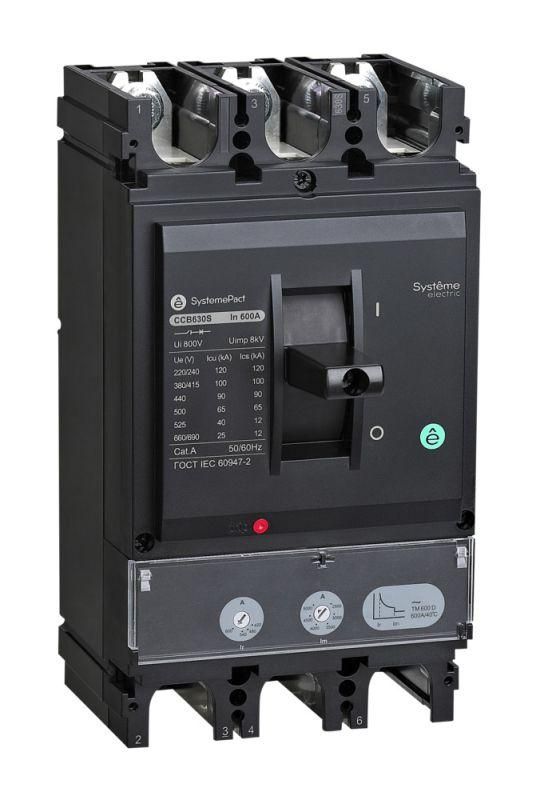

Выключатель автоматический SYSTEMEPACT CCB400 36кА 3P3D TMD400 рычаг SE SPC400F400L3DF APC

Автоматический выключатель SYSTEMEPACT CCB400 36кА 3P3D TMD400 с рычагом - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Подходит для установки в распределительных щитах промышленных объектов, где требуется надежная коммутация и защита нагрузок до 400 А. Бренд Systeme Electric и артикул spc400f400l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB400 36кА 3P3D TMD400 с рычагом используется для ручного включения и отключения электрических цепей, а также для автоматической защиты от перегрузок и коротких замыканий. Применяется в системах низкого напряжения до 690 В - например, в главных вводах, питании двигателей, распределительных щитах заводов, энергообъектов и крупных производственных линий.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3 (3P3D - три полюса, три контакта на размыкание)
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 160–400 А - можно регулировать порог срабатывания под реальную нагрузку
• Управление: рычажковый механизм - удобен для ручного управления и визуального определения состояния (включен/выключен)
• Степень защиты: IP30 - защищён от доступа пальцами и твердых предметов >2,5 мм, но не от воды и пыли
• Монтаж: стационарный, на монтажные элементы - фиксируется на DIN-рейке или специальных кронштейнах
• Подключение: винтовые зажимы - подходят для медных проводников сечением, соответствующим 400 А
• Дополнительные расцепители: независимый (для удаленного отключения) и расцепитель минимального напряжения (отключает при снижении напряжения ниже заданного уровня)
• Гарантия: 24 месяца
• Количество дополнительных контактов: 0 - не имеет встроенных вспомогательных или сигнализационных контактов

Совместимость и монтаж

SYSTEMEPACT CCB400 36кА 3P3D TMD400 с рычагом совместим с DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается исключительно на монтажные элементы - не предназначена для встраивания в шкафы без крепления. Для подключения используйте однопроволочные или многожильные медные жилы с изоляцией, соответствующие требованиям к моменту затяжки винтов. Не допускается использование алюминиевых проводов без переходных наконечников. Монтаж выполняйте при отключенном питании; проверьте соответствие сечения кабеля и номинала автомата перед подключением.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает классическую двухступенчатую защиту: тепловую - для перегрузок, магнитную - для КЗ. Конструкция выполнена в литом корпусе, что повышает механическую прочность и предотвращает случайный доступ к токоведущим частям. IP30 обеспечивает базовую защиту от внешних воздействий, но не рассчитана на работу во влажных средах или на улице.

Преимущества

• Высокая отключающая способность (36 кА) позволяет применять аппарат в местах с высокой потенциальной мощностью КЗ - например, рядом с трансформаторными подстанциями
• Широкий диапазон настройки защиты (160–400 А) даёт гибкость при адаптации под различные типы нагрузок без замены аппарата
• Наличие независимого и минимального расцепителей позволяет реализовать системы дистанционного отключения и защиты от просадки напряжения
• Рычажковый управляемый элемент обеспечивает четкий визуальный контроль положения и удобство оперативного вмешательства
• Литой корпус увеличивает долговечность и снижает риск повреждения при монтаже и эксплуатации

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыленности или на открытом воздухе - степень защиты IP30 не обеспечивает герметичность
• Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния (например, через внешние реле)
• Не поддерживает модульные расширения - нельзя добавить контакты, дугогасительные камеры или другие функции после установки
• Требует точного соблюдения момента затяжки винтов - пере- или недотянутые соединения вызывают нагрев и выход из строя
• Не рекомендован для частых циклов включения-отключения (более 1000 в год) - предназначен для основной защиты, а не для частой коммутации

Примеры использования

• Главный входной автомат в промышленном щите питания станков с двигателями до 400 А
• Защита питающей линии конвейера на пищевом производстве
• Распределительный автомат в цехе с большим количеством электрооборудования
• Щитовая защита на участках с возможностью возникновения больших токов КЗ - например, рядом с трансформаторами 10/0,4 кВ

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 80% от номинала автомата (не более 320 А для постоянной работы)
• Используйте клеммники или наконечники для многожильных проводов - это предотвратит ослабление контакта при вибрации
• При использовании расцепителя минимального напряжения убедитесь, что источник управления этим расцепителем надежен и имеет резервирование
• Не устанавливайте SYSTEMEPACT CCB400 36кА 3P3D TMD400 с рычагом в помещениях без климатического контроля - температурные перепады влияют на точность теплового расцепителя
• Обязательно проведите первичную проверку срабатывания после монтажа - особенно если настроен диапазон защиты ближе к нижней границе (160 А)
