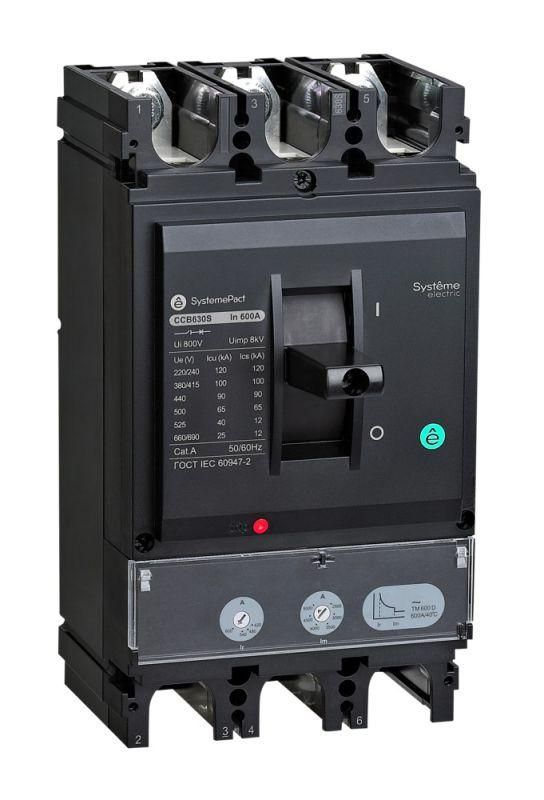

Выключатель автоматический в литом корпусе SPC630 36КА S1.3M 3P3D 500A - SPC630F50013M3DF APC

Автоматический выключатель SystemePact CCB SPC630 36кА S1.3M 3P3D 500A - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для установки в силовые щиты промышленного оборудования. Бренд Systeme Electric и артикул spc630f50013m3df указывают на принадлежность к серийной линейке SystemePact CCB, где этот аппарат применяется в сложных системах управления двигателями.

Назначение и область применения

SPC630 36кА S1.3M 3P3D 500A используется для защиты трёхфазных цепей с током до 500 А. Применяется в системах управления электродвигателями мощностью до 250 кВт при напряжении 400 В, особенно там, где требуется надёжная защита от КЗ. Подходит для промышленных объектов: насосных станций, конвейеров, компрессоров, металлургического и химического производства. Также допущен к использованию на морских судах благодаря устойчивости к вибрациям и повышенным требованиям к безопасности.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 690 В - рабочее напряжение сети, для которой рассчитано устройство
• Номинальная отключающая способность: 36 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: термомагнитный + электронный - сочетает быстрое реагирование на КЗ (магнитный элемент) и точную защиту от перегрузок (электронный модуль)
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых шкафах
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлическом основании через болтовые соединения
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже порогового значения, предотвращая самозапуск оборудования после аварии
• Привод: ручной - операционное управление осуществляется рычагом на лицевой панели
• Срок службы: 25 лет - при соблюдении условий эксплуатации и регламентного обслуживания
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

SPC630 36кА S1.3M 3P3D 500A совместим с другими аппаратами системы SystemePact CCB: контакторами, тепловыми реле и блоками управления. Установка выполняется исключительно на монтажную плиту - не предназначена для DIN-рейки. Для монтажа необходим доступ к задней части устройства: клеммы подключения находятся снизу и сзади. Обязательно использовать рекомендованное усилие затяжки болтов (не указано в данных, но следует сверяться с руководством SE). Электронный расцепитель позволяет подключать внешние интерфейсы для удалённого параметрирования и управления - требует наличия соответствующего коммуникационного модуля.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60947-2 для выключателей в литом корпусе. Наличие защиты по минимальному напряжению повышает безопасность при работе с оборудованием, чувствительным к внезапному восстановлению питания. Сертифицирован для применения на морских судах - прошёл тесты на влагостойкость, виброустойчивость и соответствие классам опасности взрывоопасных зон.

Преимущества

• Высокая отключающая способность 36 кА - обеспечивает безопасность даже при серьёзных аварийных режимах
• Ротоактивная контактная система - увеличивает срок службы контактов за счёт самоочищения при срабатывании
• Электронный расцепитель - позволяет точно настраивать токи срабатывания, задержки и функции диагностики
• Удалённое параметрирование и управление - интегрируется в SCADA и PLC-системы без дополнительных реле
• Универсальность монтажа - поддерживает различные варианты подключения и компоновки в щитах
• Долгий срок службы - 25 лет при правильном обслуживании снижают TCO (общую стоимость владения)

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP40 не защищает от брызг и пыли вне шкафа
• Требует монтажа на жёсткую плату - нельзя установить на DIN-рейку
• Электронный расцепитель нуждается в питании - при отключении всей цепи функции удалённого управления становятся недоступными
• Не имеет встроенной механической блокировки - для работы в системах с несколькими источниками питания необходимо дополнительно устанавливать блокировочные устройства
• Подходит только для трёхфазных сетей - не используется в однофазных цепях

Примеры использования

• Щит управления насосной станцией - защита трёх двигателей по 80–100 кВт
• Линия конвейера на пищевом заводе - отключение при КЗ и предотвращение самозапуска после отключения электроэнергии
• Система вентиляции на морском судне - работа в условиях вибрации и повышенной влажности
• Цех по переработке пластиков - защита экструдеров и нагревателей с частотными преобразователями

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны точно соответствовать габаритам SPC630
• Используйте только рекомендованные кабельные наконечники - для тока 500 А требуется сечение не менее 120–150 мм2
• При настройке электронного расцепителя сохраните параметры в памяти - потеря питания не сотрёт настройки
• Для удалённого управления подключите модуль связи (например, Modbus TCP) до запуска системы
• Проверяйте температурный режим вокруг аппарата - перегрев снижает эффективность термической защиты
• Обслуживание: ежегодно осматривайте контакты на окисление и следы дуги - при необходимости протирайте изоляцию спиртовым раствором
