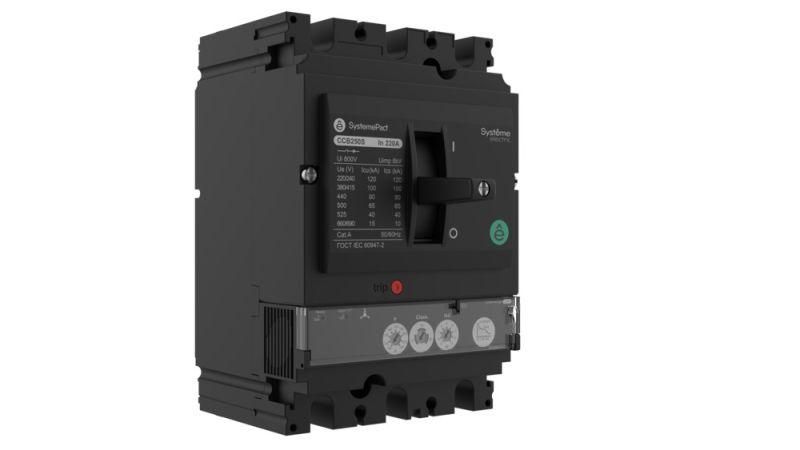

Автоматический выключатель в литом корпусе SPC100 36КА S1.2M 3P3D 100A - SPC100F10012M3DF APC

Автоматический выключатель в литом корпусе SPC100 36кА S1.2M 3P3D 100A от Systeme Electric предназначен для защиты электродвигателей мощностью до 250 кВт от коротких замыканий и перегрузок. Этот аппарат входит в серию SystemePact CCB и совмещает функции автоматического выключения и координации с другими элементами системы - тепловыми реле и контакторами.

Назначение и область применения

SPC100 36кА S1.2M 3P3D 100A применяется в промышленных системах управления электродвигателями, где требуется высокая надёжность и быстрое отключение при аварийных ситуациях. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других механизмов с трёхфазным питанием 400 В. Устройство работает в составе комплексной системы защиты, включающей контакторы и тепловые реле, обеспечивая согласованную работу всей цепи.

Технические характеристики

• Номинальный ток: 100 A
• Кратковременная отключающая способность: 36 кА
• Число полюсов: 3P3D (три полюса с отключением всех фаз и нейтрали)
• Расцепитель: SystemeLogic 1 M - электромагнитный, с фиксированной настройкой
• Конструкция: литой корпус - повышенная механическая прочность и герметичность
• Напряжение: до 400 В переменного тока
• Максимальная мощность защищаемого двигателя: 250 кВт

Совместимость и монтаж

SPC100 36кА S1.2M 3P3D 100A совместим с другими устройствами серии SystemePact CCB, включая контакторы и тепловые реле того же бренда. Для монтажа используется DIN-рейка 35 мм. Клеммы рассчитаны на подключение медных проводников сечением до 95 мм2. Установка требует соблюдения зазоров между аппаратами - минимум 10 мм с каждой стороны для теплоотвода. Нельзя устанавливать рядом с источниками сильного нагрева или в условиях постоянной вибрации выше допустимых норм.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-2 и IEC/EN 60947-4-1. Литой корпус обеспечивает класс защиты IP20, что исключает доступ к токоведущим частям при обычном использовании. Отключение происходит при достижении порога короткого замыкания - без задержки, что снижает риск повреждения оборудования.

Преимущества

• Высокая коммутационная способность (36 кА) позволяет использовать SPC100 в сетях с большими токами КЗ - даже в крупных промышленных объектах.
• Литой корпус увеличивает срок службы и устойчивость к внешним воздействиям - особенно важен в агрессивных средах.
• Интеграция с SystemeLogic 1 M обеспечивает точное и быстрое срабатывание без необходимости регулировки.
• Трёхполюсная схема 3P3D гарантирует полное отключение всех фаз и нейтрали - безопаснее при обслуживании.

Ограничения применения

• Не предназначена для защиты цепей освещения или слаботочных систем - только для силовой нагрузки двигателей.
• Фиксированный расцепитель S1.2M нельзя настроить - подходит только для типовых режимов работы; при изменении нагрузки потребуется замена аппарата.
• Не рекомендуется применять в условиях температур ниже -25C или выше +60C без дополнительного обогрева/охлаждения.
• Не имеет встроенного термального расцепления - для защиты от перегрузок необходимо использовать внешние тепловые реле.

Примеры использования

• Защита трёхфазного асинхронного двигателя 185 кВт на конвейере в пищевой промышленности.
• Комплексная система управления насосной станцией с контактором SE и тепловым реле, где SPC100 выполняет роль главного автомата.
• Щит управления вентиляционными установками на заводе, где требуется надёжное отключение при КЗ без задержки.

Практические советы

• Перед установкой проверьте соответствие номинала 100 A реальной нагрузке двигателя - избыток тока может привести к ложному срабатыванию.
• Обязательно используйте SPC100 в паре с тепловым реле - он сам не защищает от длительной перегрузки.
• При замене старого автомата убедитесь, что посадочные размеры и ширина совпадают - SPC100 занимает три модуля на DIN-рейке.
• Для удобства обслуживания оставляйте свободный доступ к клеммам - не закрывайте аппарат плотными крышками или панелями.
• Артикул spc100f10012m3df указывает на конкретную версию - не путайте с аналогами с другим расцепителем (например, S2.2M).
