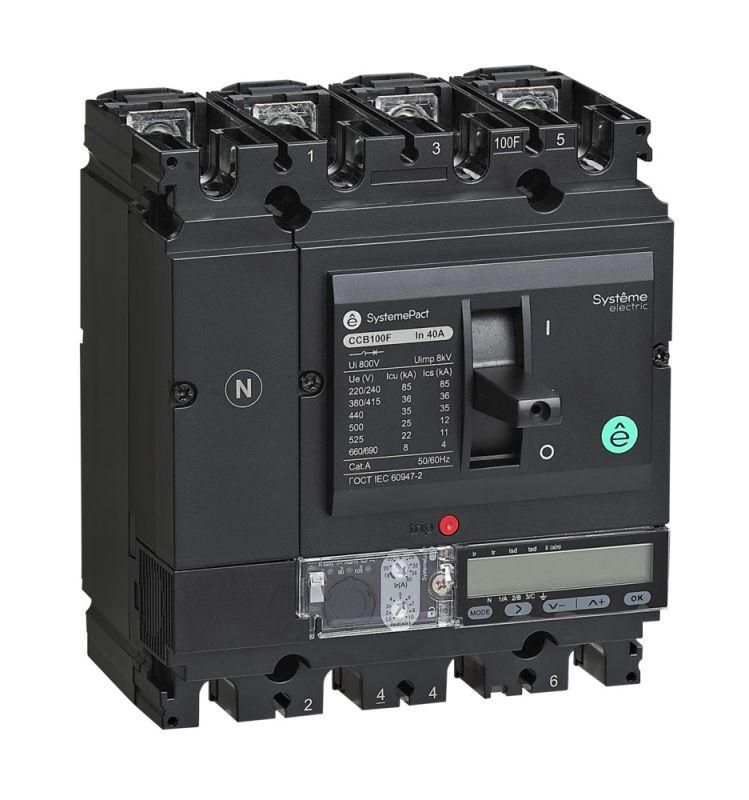

Выключатель автоматический в литом корпусе SPC100 36KA 4P4D S5.2E 100A - SPC100F10052E4DFC APC

Автоматический выключатель в литом корпусе SPC100 36кА 4P4D 100А S5.2E от Systeme Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Этот аппарат из серии SystemePact CCB обеспечивает надёжное отключение при аварийных токах и подходит для установки в распределительных щитах промышленного типа.

Назначение и область применения

SPC100 36кА 4P4D 100А S5.2E используется для коммутации и защиты электрооборудования в сетях низкого напряжения до 690 В. Применяется в промышленных системах: на входе в распределительные щиты, у защищаемых станков, конвейеров, насосных групп и других мощных нагрузок. Четыре полюса позволяют отключать все фазы и ноль одновременно - важно для систем с TN-S и TT заземлением.

Технические характеристики

• Номинальный ток: 100 А
• Кратковременная отключающая способность: 36 кА
• Число полюсов: 4P (четыре полюса), 4D (все полюса с тепловой и электромагнитной защитой)
• Рабочее напряжение: до 690 В переменного тока
• Конструкция: литой корпус - прочная герметичная оболочка, исключающая доступ внутрь аппарата при работе
• Тип расцепления: термомагнитный - сочетает защиту от длительных перегрузок и мгновенных КЗ

Совместимость и монтаж

SPC100 36кА 4P4D 100А S5.2E монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через верхние и нижние клеммы - допускаются медные жилы сечением до 50 мм2. Установка возможна в любом положении, но рекомендуется горизонтальное расположение для оптимальной работы теплового расцепителя. Для обслуживания и проверки можно использовать внешний рычаг управления - он остаётся доступным даже после закрывания крышки шкафа.

Безопасность и стандарты

Аппарат соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Конструкция обеспечивает безопасную работу в условиях повышенной запылённости и вибраций. Литой корпус предотвращает случайный контакт с токоведущими частями, что снижает риск поражения электрическим током.

Преимущества

• Высокая отключающая способность (36 кА) позволяет применять SPC100 там, где ожидаются значительные токи КЗ - например, рядом с силовыми трансформаторами
• Четырёхполюсная конструкция с отключением нулевого провода повышает безопасность при работах на оборудовании
• Литой корпус гарантирует долговечность и устойчивость к механическим воздействиям, особенно в агрессивных средах
• Модульная серия SystemePact CCB позволяет легко заменить SPC100 36кА 4P4D 100А S5.2E на аналогичный аппарат другой номинальной величины без переделки шкафа

Ограничения применения

SPC100 36кА 4P4D 100А S5.2E не предназначен для частых операций включения-выключения - он не рассчитан на управление двигателями или другими часто включаемыми нагрузками. Также не следует использовать этот аппарат в сетях постоянного тока - он работает только с переменным током. Температурный режим эксплуатации ограничен: не ниже -25C и не выше +70C. Нельзя устанавливать в местах с высокой влажностью без дополнительной защиты корпуса.

Примеры использования

• Главный ввод в промышленном распределительном щите с питанием от трансформатора 400/230 В
• Защита группы станков на сборочном участке, где требуется отключение всех фаз и ноля
• Щитовая защита для системы освещения крупного цеха с трёхфазным питанием и нулевым проводником

Практические советы

• Перед установкой проверьте соответствие номинала автомата (100 А) расчетному току нагрузки - не допускайте постоянной работы близко к пределу
• Убедитесь, что сечение кабелей (не менее 25–35 мм2) соответствует требованиям для 100 А; используйте наконечники для многожильных проводов
• Не забывайте про координацию с другими защитными устройствами - SPC100 должен находиться выше по иерархии, чем автоматы меньшей мощности
• При замене старого автомата на SPC100 36кА 4P4D 100А S5.2E учтите габариты: он занимает 4 модуля на DIN-рейке
• Из-за высокой отключающей способности (36 кА) этот аппарат требует наличия достаточной короткозамкнутой мощности в сети - не устанавливайте его в удалённых точках с малым током КЗ, так как это нецелесообразно
