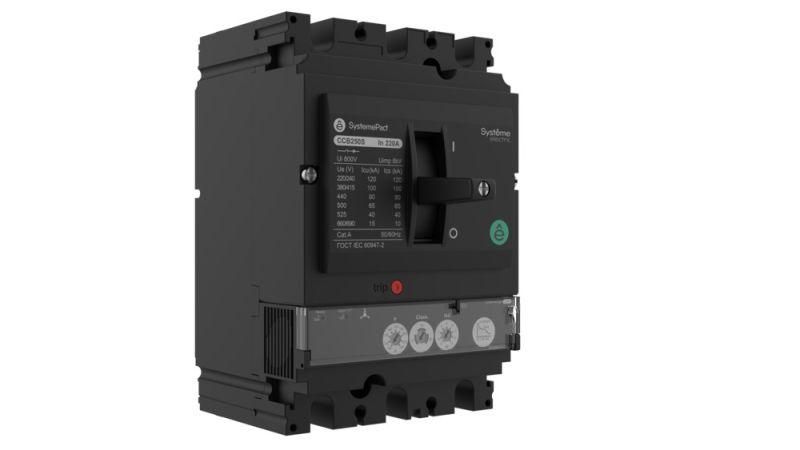

Выключатель автоматический в литом корпусе SPC100 36КА S1.2M 3P3D 50A - SPC100F05012M3DF APC

Автоматический выключатель SystemePact CCB SPC100 36кА S1.2M 3P3D 50A - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для установки на монтажной плате в промышленных системах. Бренд Systeme Electric предлагает эту модель как часть серии SystemePact CCB, где сочетаются высокая отключающая способность, долгий срок службы и возможность удалённого управления.

Назначение и область применения

SPC100 36кА S1.2M 3P3D 50A применяется для защиты трёхфазных цепей с током до 50 А, особенно там, где требуется надёжная защита электродвигателей. Подходит для использования в системах управления двигателями мощностью до 250 кВт при напряжении 400 В. Часто устанавливается совместно с тепловыми реле и контакторами в составе комплексных решений. Применяется на промышленном оборудовании, в том числе на морских судах, благодаря повышенной отказоустойчивости и защите от внешних воздействий.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети
• Тип расцепителя: термомагнитный + электронный - комбинированная защита от перегрузок (термическая) и КЗ (магнитная), с возможностью точной настройки через электронный модуль
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах
• Способ монтажа: на монтажную плату - требует фиксации на печатной плате или специальной рамке, не является шинным или DIN-рейковым
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже порогового уровня, предотвращая аварийный запуск оборудования
• Привод: ручной - включение/выключение осуществляется вручную, без автоматических механизмов
• Срок службы: 25 лет - рассчитан на длительную работу в условиях промышленной эксплуатации
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

SPC100 36кА S1.2M 3P3D 50A проектирован для монтажа исключительно на монтажной плате. Для установки необходима соответствующая плата с отверстиями под крепёж и выводы. Устройство не совместимо с DIN-рейками. Конструкция позволяет использовать его в комплектах с другими аппаратами системы SystemePact CCB, включая контакторы и реле. Обязательно соблюдать рекомендованную плотность расположения соседних элементов для обеспечения теплоотвода. Напряжение питания для электронного расцепителя подаётся от самой защищаемой цепи - внешний источник не нужен.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям в литом корпусе. Электронный расцепитель обеспечивает точную и воспроизводимую отсечку тока, что повышает уровень безопасности при работе с чувствительными нагрузками. Защита по минимальному напряжению предотвращает неконтролируемый запуск оборудования после перебоев в питании. Сертифицирован для применения в морской среде - устойчив к вибрациям, колебаниям температур и повышенной влажности внутри помещений.

Преимущества

• Высокая отключающая способность (36 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах
• Ротоактивная контактная система - увеличивает срок службы контактов за счёт равномерного износа и самоочищения
• Электронный расцепитель с удалённым параметрированием - можно настраивать токи срабатывания и задержки через интерфейс, без вскрытия устройства
• Удалённое управление - возможно подключение к системам автоматизации для дистанционного включения/отключения
• Универсальность монтажа - адаптирован для интеграции в сложные панельные решения
• Долгий срок службы (25 лет) и 5-летняя гарантия - снижают затраты на обслуживание и замену

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 не защищает от влаги, поэтому нельзя использовать в открытых щитах или сырых помещениях без дополнительной герметизации
• Требует монтажа на плату - невозможно установить на DIN-рейку, что ограничивает использование в типовых распределительных щитах
• Не поддерживает функцию заземления через корпус - заземление необходимо выполнять отдельно
• Электронный расцепитель зависит от наличия напряжения в цепи - при полном отключении питания настройки сохраняются, но диагностика и управление невозможны без подачи напряжения

Примеры использования

• Щит управления насосной станцией на судне - защита трёхфазного двигателя 180 кВт
• Линия конвейера на пищевом производстве - контроль работы двигателей с частотным преобразователем
• Система вентиляции в промышленном цеху - обеспечение отключения при проседании напряжения
• Цифровой центр управления технологическими процессами - интеграция в систему SCADA с удалённым контролем состояния

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на плате габаритам SPC100 - размеры указаны в техническом чертеже производителя
• Используйте только оригинальные клеммы и соединители от Systeme Electric - нестандартные детали могут нарушить тепловой баланс и вызвать преждевременный выход из строя
• При настройке электронного расцепителя используйте программное обеспечение SE Configurator - это гарантирует правильную передачу параметров и минимизирует риск ошибок
• Для условий с частыми перебоями напряжения активируйте функцию защиты по минимальному напряжению - она предотвратит случайный запуск оборудования
• Проверяйте температуру окружающей среды - при работе рядом с нагревающимися элементами (например, трансформаторами) обеспечьте достаточный воздушный зазор
