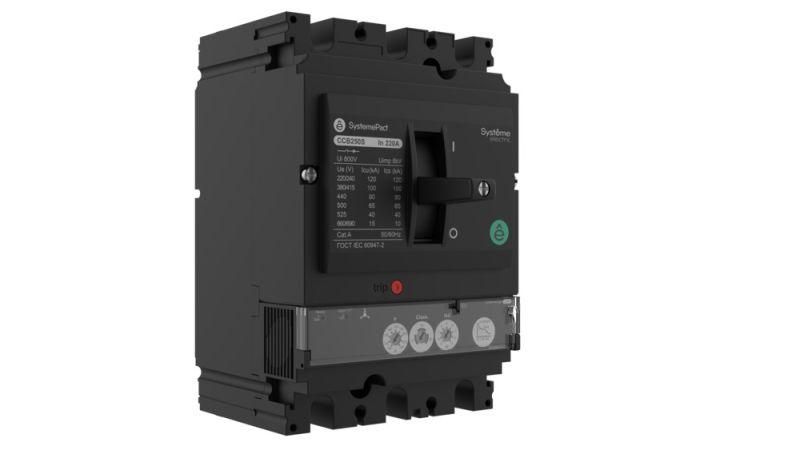

Автоматический выключатель в литом корпусе SPC100 50КА S1.2M 3P3D 50A - SPC100N05012M3DF APC

Автоматический выключатель в литом корпусе SPC100 50кА S1.2M 3P3D 50A от Systeme Electric предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат из серии SystemePact CCB сочетает компактность, высокую коммутационную способность и точную защиту, что делает его надёжным решением для промышленных систем управления.

Назначение и область применения

Автоматический выключатель SPC100 50кА S1.2M 3P3D 50A применяется в цепях питания трёхфазных электродвигателей мощностью до 250 кВт при рабочем напряжении 400 В. Он защищает оборудование от токов короткого замыкания и длительных перегрузок. Устанавливается в составе комплексных систем управления - совместно с контакторами и тепловыми реле, где требуется автоматическое отключение при аварийных режимах. Подходит для использования на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Серия: SystemePact CCB
• Количество полюсов: 3P3D (три полюса + три контакта для дифференциальной защиты)
• Номинальный ток: 50 A
• Коммутационная способность: 50 кА при напряжении 400 В
• Расцепитель: SystemeLogic 1 M - электромагнитный, с фиксированной уставкой
• Максимальная мощность защищаемого двигателя: до 250 кВт
• Напряжение: до 400 В переменного тока

Совместимость и монтаж

SPC100 50кА S1.2M 3P3D 50A монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводников сечением до 50 мм2. Для правильного соединения используйте момент затяжки, указанный в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Выключатель совместим с другими устройствами серии SystemePact CCB, включая контакторы и тепловые реле, что позволяет собирать полноценные системы управления двигателем без необходимости адаптеров или переходников.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC/EN 60947-2. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и запылённости. Литой корпус гарантирует механическую прочность и предотвращает доступ к токоведущим частям при установленном положении. Наличие трёхполюсной конструкции с дифференциальными контактами исключает возможность работы при одном или двух отключённых полюсах.

Преимущества

• Высокая коммутационная способность (50 кА) - выдерживает самые серьёзные токи КЗ без выхода из строя
• Интегрированный расцепитель SystemeLogic 1 M - не требует внешних регулировок, работает стабильно
• Литой корпус - устойчив к ударным нагрузкам, вибрациям и химическим воздействиям
• Универсальная установка на DIN-рейку - легко интегрируется в существующие щиты
• Чёткая координация с другими элементами SystemePact CCB - снижает риск ошибок при сборке

Ограничения применения

SPC100 50кА S1.2M 3P3D 50A не предназначен для защиты цепей освещения, нагревательных элементов или слаботочных систем. Расцепитель имеет фиксированную уставку - его невозможно настроить на другие значения тока срабатывания. Также он не обеспечивает защиту от утечек тока на землю - для этого требуется отдельный УЗО. Не рекомендуется использовать при температуре ниже -25 C или выше +60 C без дополнительного теплообмена.

Примеры использования

• Защита асинхронного двигателя 180 кВт на конвейере в пищевой промышленности
• Комплексная система управления насосной станцией с контактором и тепловым реле
• Щитовая защита вентиляционного оборудования на производственной площадке
• Стационарные установки с частотными преобразователями, где важна быстрая реакция на КЗ

Практические советы

• Перед монтажом проверьте соответствие номинала автомата (50 А) расчетному току двигателя - не допускайте значительного превышения
• Не забудьте про посадочные габариты: устройство занимает один модуль на DIN-рейке, но требует свободного места вокруг для отвода тепла
• При использовании в паре с контактором - убедитесь, что время срабатывания расцепителя согласовано с временем отключения контактора
• Для обслуживания - отключите питание, затем откройте крышку только после полного разряда конденсаторов (если есть в схеме)
• AR-код или серийный номер на корпусе можно использовать для отслеживания партии и сроков службы - сохраняйте документацию
