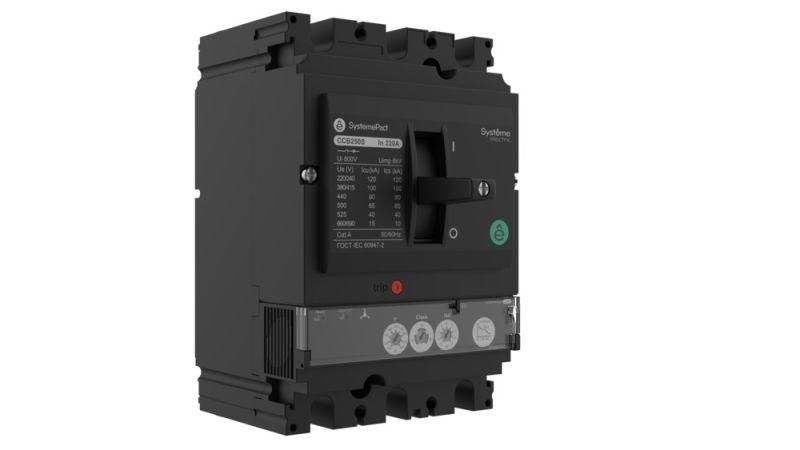

Выключатель автоматический в литом корпусе SPC100 100КА S1.2M 3P3D 50A - SPC100S05012M3DF APC

Автоматический выключатель SystemePact CCB SPC100 100кА S1.2M 3P3D 50A предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат из серии SystemePact CCB сочетает высокую коммутационную способность (100 кА) и точный расцепитель SystemeLogic 1 М, что делает его надёжным решением для промышленных систем управления. Артикул spc100s05012m3df соответствует модели с током срабатывания 50 А и трёхполюсной конструкцией.

Назначение и область применения

SPC100 100кА S1.2M 3P3D 50A применяется в составе комплексных систем защиты электродвигателей - совместно с контакторами и тепловыми реле. Он защищает оборудование мощностью до 250 кВт при рабочем напряжении 400 В переменного тока. Подходит для установки в щитах управления на заводах, в цехах с конвейерами, насосными станциями, компрессорами и другим промышленным оборудованием.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Номинальный ток: 50 А
• Число полюсов: 3P3D (три полюса, три дугогасительные камеры - все полюса защищены от КЗ)
• Коммутационная способность: 100 кА при 400 В
• Расцепитель: SystemeLogic 1 M - электромагнитный, однопороговый, без регулировки
• Максимальная мощность защищаемого двигателя: 250 кВт при 400 В
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

SPC100 100кА S1.2M 3P3D 50A совместим со всеми устройствами серии SystemePact CCB. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением от 4 до 25 мм2. Нельзя устанавливать рядом с источниками сильного нагрева или в условиях постоянной вибрации без демпфирующей прокладки. Все полюса имеют собственные дугогасительные камеры - это исключает риск пробоя между фазами при КЗ.

Безопасность и стандарты

SPC100 соответствует требованиям IEC/EN 60947-2 и IEC/EN 60947-4-1. Применяется в соответствии с нормами безопасности для промышленного электрооборудования. Расцепитель SystemeLogic 1 M не имеет функции регулировки - срабатывает строго по заводской настройке, что снижает риск некорректного срабатывания при неверной настройке.

Преимущества

• Высокая коммутационная способность (100 кА) - выдерживает самые серьёзные аварийные токи
• Литой корпус повышает механическую прочность и герметичность внутренних элементов
• Интеграция с SystemeLogic 1 M обеспечивает быстрое и предсказуемое отключение при КЗ
• Трёхполюсная конструкция с защитой всех фаз гарантирует безопасность даже при однофазном КЗ
• Совместимость с другими изделиями системы SystemePact CCB упрощает проектирование и обслуживание

Ограничения применения

• Не предназначена для защиты цепей освещения или слаботочных систем - только для силовых нагрузок, в частности двигателей
• Расцепитель SystemeLogic 1 M не имеет тепловой защиты - для защиты от перегрузок требуется внешнее тепловое реле
• Не работает при напряжении выше 400 В - максимальное рабочее напряжение строго ограничено
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты
• Отсутствие регулировки тока срабатывания - нельзя адаптировать под специфические условия; подбор осуществляется только по номинальному току 50 А

Примеры использования

• Защита асинхронного двигателя 180 кВт на конвейере в пищевой промышленности
• Комплексная система управления насосной станцией с контактором и тепловым реле
• Щит управления вентиляционными установками на производстве
• Электроприводы станков ЧПУ с требованием к быстрому отключению при КЗ

Практические советы

• Выбирая SPC100 100кА S1.2M 3P3D 50A, проверьте соответствие номинала тока (50 А) расчетному току двигателя - он должен быть близок к пусковому току, но ниже тока срабатывания теплового реле
• Обязательно используйте пару с тепловым реле SystemePact TLR - SPC100 сам по себе не защищает от длительных перегрузок
• При монтаже в шкафу оставляйте минимум 50 мм свободного пространства вокруг аппарата для теплоотвода
• Не смешивайте этот выключатель с продукцией других брендов в одной цепи - различия в габаритах и контактных параметрах могут вызвать проблемы с коммуникацией
• Артикул spc100s05012m3df - единственный вариант с этим набором параметров; другие модификации (например, с 4P или другим током) требуют отдельного подбора
