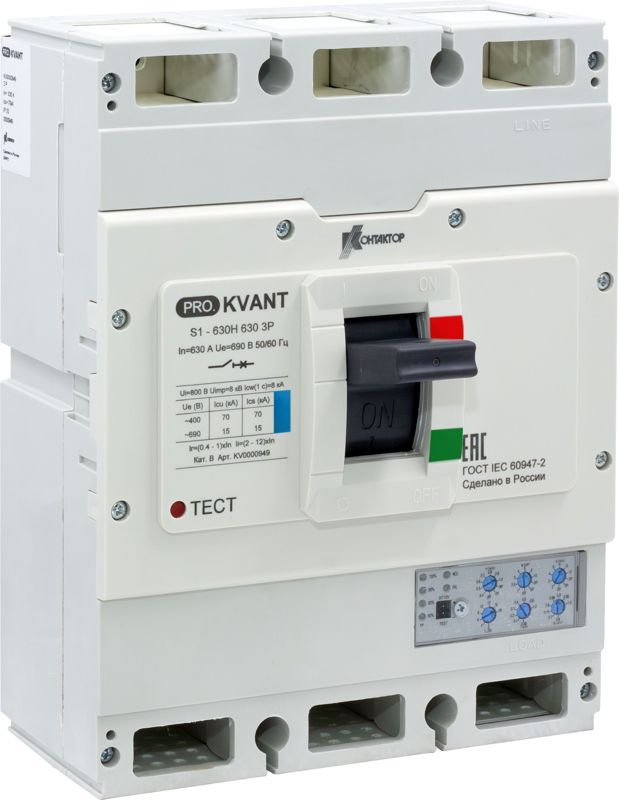

Выключатель автоматический PRO.KVANT S1-630H 3P 630А 70кА в литом корпусе с электрон. расцеп. Контактор KV0000949 Legrand

Автоматический выключатель S1-630H 3P 630A 70kA в литом корпусе с электронным расцепителем от бренда Контактор - это мощный коммутационный аппарат серии PRO.KVANT, предназначенный для защиты силовых цепей до 630 А в промышленных распределительных устройствах. Артикул kv0000949 обеспечивает надежную работу в условиях высоких токов короткого замыкания.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Применяется в качестве главного вводного аппарата или секционного автомата в комплектных распределительных устройствах (КРУ, НКУ), на подстанциях, в промышленных цехах, энергообъектах и объектах инфраструктуры. Подходит для систем с напряжением до 690 В переменного тока частотой 50/60 Гц.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Фазность: 3P (трехполюсный)
• Номинальный ток: 630 A
• Кратность отключения: 70 kA
• Тип расцепителя: электронный - позволяет настраивать чувствительность по току и времени срабатывания
• Материал корпуса: литой изоляционный материал - устойчив к механическим повреждениям и воздействию окружающей среды
• Стандарт: соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2

Совместимость и монтаж

S1-630H 3P 630A 70kA совместим со штанговым и фиксированным типом установки в ячейках НКУ. Монтаж осуществляется через болтовые зажимы на вертикальных направляющих. Для подключения используются медные или алюминиевые шины сечением, соответствующим номинальному току. Электронный расцепитель требует внешнего питания - необходимо предусмотреть источник постоянного тока 24–240 В или переменного 24–240 В, 50/60 Гц (питание подается отдельными клеммами, указанными в руководстве).

Безопасность и стандарты

Аппарат сертифицирован в соответствии с ГОСТ Р 50030.2 и международным стандартом IEC 60947-2. Обеспечивает класс изоляции II, защищает от случайного контакта с токоведущими частями. Соответствует требованиям безопасности для работы в помещениях категории IP20. Сертификаты и документация доступны на сайте АО “Контактор”.

Преимущества

• Электронный расцепитель позволяет гибко настраивать времятоковые характеристики - задержка по току перегрузки, мгновенное отключение при КЗ, что снижает риск ложных срабатываний
• Литой корпус обеспечивает повышенную прочность, герметичность и долговечность даже при вибрациях и температурных колебаниях
• Интегрированная система диагностики и индикации состояния (по сигналу от расцепителя) упрощает обслуживание
• Произведен в России - полностью адаптирован под условия российской сети, нормативы и логистику
• Гарантия и сервисная поддержка от АО “Контактор”, включая ремонт и замену в течение всего срока службы

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 исключает контакт с водой и пылью
• Требует стабильного источника питания для электронного расцепителя; при отключении питания функции управления теряются (защита от КЗ сохраняется, но настройки сбрасываются)
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию нагрузки
• Не подходит для цепей постоянного тока - работает только с переменным током 50/60 Гц

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 400 кВт
• Секционный автомат в распределительном щите НКУ
• Защита трансформатора 630 кВА на стороне низкого напряжения
• Щиты управления крупногабаритными станками, конвейерными линиями, насосными станциями

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и шин номинальному току 630 А - недостаточное сечение вызывает нагрев и выход из строя
• При использовании электронного расцепителя обязательно подключите питание - иначе невозможно выполнить настройку и диагностику
• Настройте пороги срабатывания расцепителя согласно расчетной нагрузке и координации с другими защитными устройствами - это предотвращает селективные отказы
• При замене старого автомата убедитесь, что габариты и посадочные места совпадают - S1-630H имеет стандартизированную форму, но отличается от моделей других производителей
• Обязательно храните документацию и протоколы настроек - они необходимы для будущего обслуживания и ремонта
