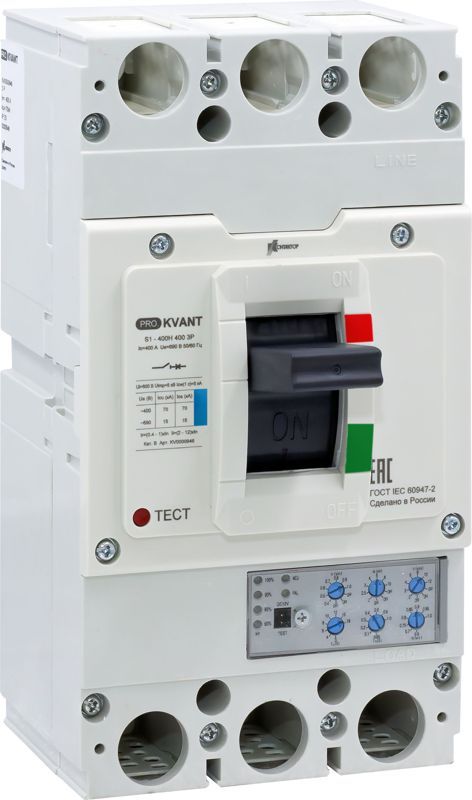

Выключатель автоматический PRO.KVANT S1-400H 3P 400А 70кА в литом корпусе с электрон. расцеп. Контактор KV0000946 Legrand

Автоматический выключатель S1-400H 3P 400A 70kA в литом корпусе с электронным расцепителем от бренда Контактор - это надежный коммутационный аппарат для защиты мощных электрических цепей в промышленных объектах. Артикул kv0000946 относится к серии PRO.KVANT, созданной для российских условий эксплуатации и соответствует требованиям ГОСТ.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Применяется в распределительных устройствах среднего напряжения: на вводах зданий, в трансформаторных подстанциях, узлах управления промышленного оборудования. Подходит для установки в комплектные распределительные устройства (НКУ) и силовые щиты.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Кратковременная отключающая способность: 70 кА
• Тип расцепителя: электронный
• Конструкция корпуса: литой, герметичная сборка
• Производитель: Контактор (Ульяновск / группа Legrand)
• Серия: PRO.KVANT

Электронный расцепитель обеспечивает точную и настраиваемую защиту: можно задавать пороги срабатывания по току и времени. Литой корпус повышает механическую прочность и защищает внутренние элементы от внешних воздействий.

Совместимость и монтаж

Выключатель S1-400H совместим со штангами и направляющими стандартных НКУ. Монтаж осуществляется на DIN-рейку или фиксируется в специальных креплениях щита. Для подключения используются болтовые зажимы - рекомендуется использовать провода сечением до 150 мм2. Обязательно соблюдать момент затяжки контактов согласно руководству производителя. Отсутствие встроенных клемм для сигнализации требует внешней реализации систем контроля состояния.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях температур от -25C до +40C. Электронный расцепитель имеет функцию самодиагностики и предупреждает об отказах системы. Гарантия от АО “Контактор” распространяется на весь срок службы при правильной эксплуатации.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для мест с большими токами КЗ
• Электронный расцепитель позволяет гибко настраивать время и ток срабатывания
• Литой корпус исключает доступ к токоведущим частям, снижает риск повреждений
• Российское производство - обеспечен запас деталей и сервисная поддержка
• Совместимость с существующими решениями НКУ - минимум доработок при замене

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах (не имеет взрывозащиты)
• Не рассчитан на работу при температурах ниже -25C без дополнительного обогрева
• Отсутствуют встроенные интерфейсы связи (Modbus, Ethernet) - требуется внешняя система мониторинга
• Максимальный ток 400 А - не подходит для цепей выше 800–1000 А

Примеры использования

• Защита вводного автомата в цеховой подстанции
• Коммутация питания крупногабаритных станков с ЧПУ
• Распределение энергии на участках конвейерных линий
• Щиты главного распределительного пункта (ГРП) производственного комплекса

Практические советы

• Перед установкой проверьте соответствие расчетного тока КЗ в вашей сети значению 70 кА - если он выше, выбирайте более мощный аппарат
• Настройка электронного расцепителя должна выполняться квалифицированным персоналом с использованием программного обеспечения производителя
• При замене старых аппаратов убедитесь, что посадочные размеры и глубина монтажа совпадают с S1-400H
• Регулярно осматривайте контакты и крепления - даже при хорошей герметизации возможна коррозия в условиях повышенной влажности
• Arтикул kv0000946 - единственный номер для заказа запчастей и сервисного обслуживания; сохраняйте его в документации
