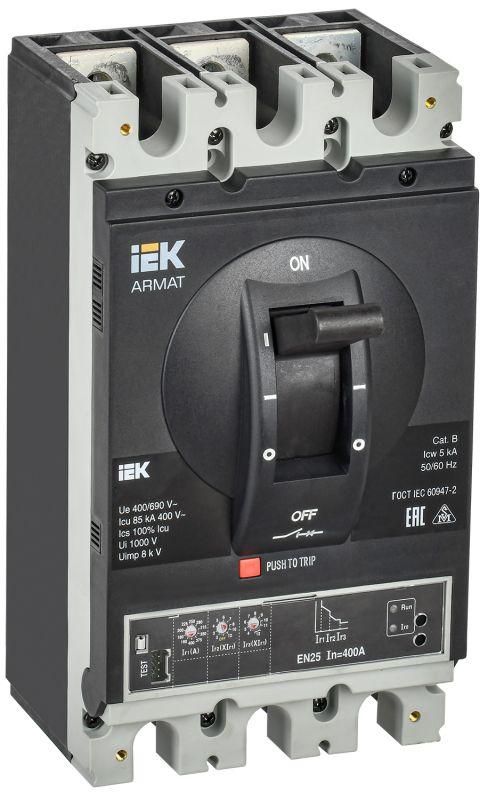

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер H 85кА 400А расцепитель электронный стандартный - AR-MCCB-3H-085-0400A-ELSC IEK

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3h-085-0400a-elsc используется в стационарных установках с высокими требованиями к надежности и быстрому отключению.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель электронный стандартный защищает трехфазные сети переменного тока с номинальным напряжением до 400 В. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических центрах, на насосных станциях и в системах кондиционирования крупных зданий. Подходит для нагрузок с высокими пусковыми токами, таких как двигатели, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Количество полюсов: 3 - защита всех фаз трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, повышает точность защиты.
• Диапазон настройки защиты от перегрузки: 800–4800 А - можно задать чувствительность срабатывания при перегрузке в этом диапазоне (в 2–12 раз выше номинала).
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока.
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых шкафах.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри щита, не требует крепления болтами к стене.
• Тип подключения: болтовое - провода к контактам подсоединяются гайками, обеспечивает прочное и долговечное соединение.
• Тип элемента управления: ручка-переключатель - удобное механическое управление вручную, видимое положение (вкл/выкл).
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации.
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже установленного уровня, предотвращает аварийный запуск оборудования после просадки.
• Количество вспомогательных контактов: 0 - не имеет сигналов удаленного контроля состояния (можно заказать дополнительно, если требуется).
• Моторный привод: опционально - возможно подключение внешнего привода для дистанционного управления (не входит в базовую комплектацию).

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель электронный стандартный совместим с DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется на монтажной плате, которая крепится к основанию щита. Болтовые клеммы позволяют подключить медные жилы сечением до 95 мм2. Для правильного монтажа необходимо соблюдать момент затяжки болтов - указан в руководстве производителя. Отсутствие вспомогательных контактов требует отдельного решения, если нужен сигнал “закрыт”/“открыт” в системе АСУ ТП.

Безопасность и стандарты

Производство соответствует международным стандартам IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет. Выключатель выполнен из самозагасающего материала, исключающего распространение горения при возникновении дуги.

Преимущества

• Электронный расцепитель обеспечивает точную и гибкую настройку защиты - можно адаптировать под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (85 кА) делает изделие подходящим для мест с большими токами КЗ - например, рядом с трансформаторами или на входе в производственные участки.
• Функция защиты по минимальному напряжению предотвращает неконтролируемый запуск оборудования после восстановления питания.
• Литой корпус обеспечивает повышенную механическую прочность и герметичность внутренних компонентов.
• Поддерживается в рамках единой системы ARMAT - легко комбинируется с другими устройствами IEK для построения полноценных систем энергораспределения.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы автоматизации без доработки.
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для пользователей без подготовки.
• Не подходит для однофазных сетей - только для трёхфазных систем.
• Максимальный ток настройки защиты (4800 А) не является номиналом - это верхний предел, при котором возможна работа, но не рекомендовано использовать близко к этому значению без анализа системы.

Примеры использования

• Главный ввод в промышленный цех с мощностью более 200 кВт - защита от КЗ и перегрузок двигателей.
• Щит распределения электроэнергии на логистическом терминале - управление питанием конвейеров и погрузчиков.
• Центральный распределительный щит (ВРУ) торгового центра - обеспечение селективной защиты при наличии нескольких уровней автоматики.
• Объекты с частыми колебаниями напряжения - функция защиты по минимальному напряжению предотвращает сбои в работе технологического оборудования.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - неверный монтаж вызывает нагрев и выход из строя.
• При настройке расцепителя начните с нижнего предела (800 А) и постепенно увеличивайте, наблюдая за работой нагрузки - это снижает риск ложных отключений.
• Если требуется передача сигнала состояния в SCADA, используйте дополнительные модули вспомогательных контактов - они совместимы с этой серией.
• Для систем с моторным приводом убедитесь, что источник питания привода согласован с напряжением управления (обычно 24 В DC / 230 В AC).
• Не устанавливайте в помещениях с высокой влажностью, температурой выше +40 C или наличием агрессивных паров - даже при IP20 это сократит срок службы.
• Рекомендуется периодическая проверка (раз в год) состояния контактов и креплений - особенно в условиях вибраций.
