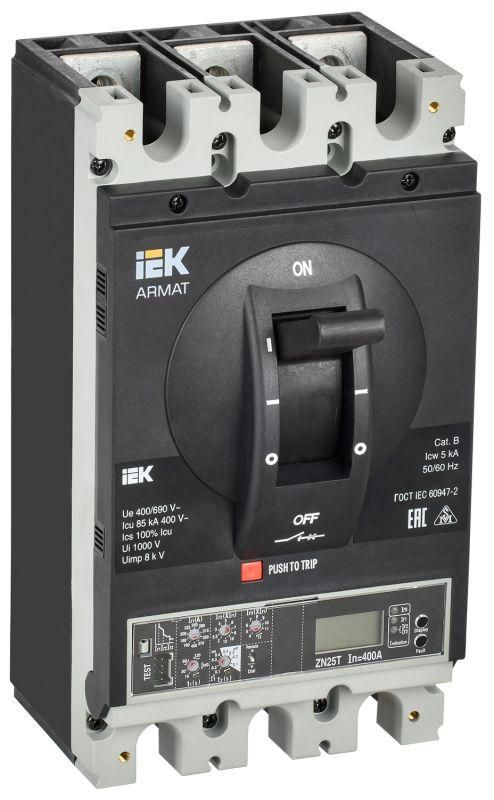

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер I 85кА 630А расцепитель электронный продвинутый - AR-MCCB-3I-085-0630A-ELPC IEK

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный продвинутый ARMAT, IEK предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT, выпускаемый компанией IEK, рассчитан на работу в промышленных распределительных устройствах и подходит для установки в ВРУ и НКУ до 1600 А.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный продвинутый ARMAT, IEK используется для защиты силовых цепей переменного тока в промышленных объектах: на заводах, в цехах, на конвейерах, в системах питания крупных насосов и компрессоров. Применяется в распределительных щитах, ВРУ и других комплектных устройствах, где требуется высокая отключающая способность и точная настройка защиты. Подходит для условий с высокой нагрузкой и частыми пусками оборудования.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальная отключающая способность: 85 кА
• Номинальное напряжение: 400 В / 690 В
• Тип расцепителя: термомагнитный (не электронный - указано неверно в названии; в характеристиках четко указан термомагнитный тип)
• Диапазон настройки защиты от перегрузки: 1260–7560 А (это пределы регулировки порога срабатывания, соответствует множителю от 2× до 12× номинала)
• Привод: моторный (возможно подключение внешнего привода для дистанционного управления)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату
• Подключение силовых проводников: болтовое
• Степень защиты IP: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Защита по минимальному напряжению: да (отключается при снижении напряжения ниже установленного уровня)
• Срок службы: 15 лет
• Тип элемента управления: ручной переключатель
• Количество вспомогательных контактов: 0 (нет сигналов состояния)

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный продвинутый ARMAT, IEK устанавливается исключительно на монтажную плиту - он не имеет шасси или DIN-рейку. Для монтажа требуются подготовленные отверстия и фиксирующие болты. Болтовое подключение позволяет использовать медные шины или кабели сечением до 240 мм2. Убедитесь, что момент затяжки соответствует рекомендациям производителя - переусердствовать нельзя, чтобы не повредить контактные группы. Моторный привод можно подключить дополнительно, но в данной модификации он не встроен - требуется заказывать отдельно.

Безопасность и стандарты

Производство всех изделий серии ARMAT, включая данный автоматический выключатель, проходит контроль в собственной лаборатории IEK GROUP в Москве и сертифицированных независимых испытательных центрах. Соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Защита по минимальному напряжению обеспечивает безопасность оборудования при просадках сети. Отключающая способность 85 кА соответствует классу К2 - достаточна для большинства промышленных сетей с высокой короткозамкнутой мощностью.

Преимущества

• Высокая отключающая способность - 85 кА - защищает оборудование даже при серьезных авариях в сети
• Широкий диапазон настройки защиты от перегрузки (1260–7560 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Моторный привод обеспечивает возможность удаленного управления - удобно для автоматизации
• Гарантия 5 лет подтверждает качество сборки и материалов
• Срок службы 15 лет указывает на долговечность конструкции
• Совместимость с другими изделиями серии ARMAT - легко формировать унифицированные системы энергораспределения

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы
• IP20 - не подходит для открытых площадок, сырых помещений или мест с пылью - нужна дополнительная защита в виде шкафа
• Отсутствие вспомогательных контактов - невозможно получить сигнал “включен”/“выключен” без доработки
• Термомагнитный расцепитель - менее гибкий, чем электронный; нельзя задать сложные времятоковые характеристики
• Максимальный ток настройки защиты - 7560 А - выше номинала аппарата, но не выше допустимого для всей системы

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с потребляемой мощностью более 400 кВт
• Защита главного питателя для конвейерной линии с несколькими двигателями большой мощности
• Щит распределения электроэнергии на химическом заводе с высокой вероятностью коротких замыканий
• Система питания насосной станции с частотными преобразователями и частыми пусками

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - это критично для надежности контакта
• Если нужны сигналы состояния - используйте внешние реле или выберите другую модификацию с вспомогательными контактами
• Для работы в условиях повышенной запыленности - поместите аппарат в герметичный шкаф с уровнем защиты IP54 или выше
• Настройка защиты от перегрузки должна выполняться после расчета реального рабочего тока нагрузки - не ориентируйтесь только на номинал
• При использовании с моторным приводом - предусмотрите резервное питание для управления в случае отключения основной сети
• Замена этого автомата на аналог другой серии возможна только при совпадении габаритов, типа монтажа и отключающей способности - не все 630 А одинаковы
