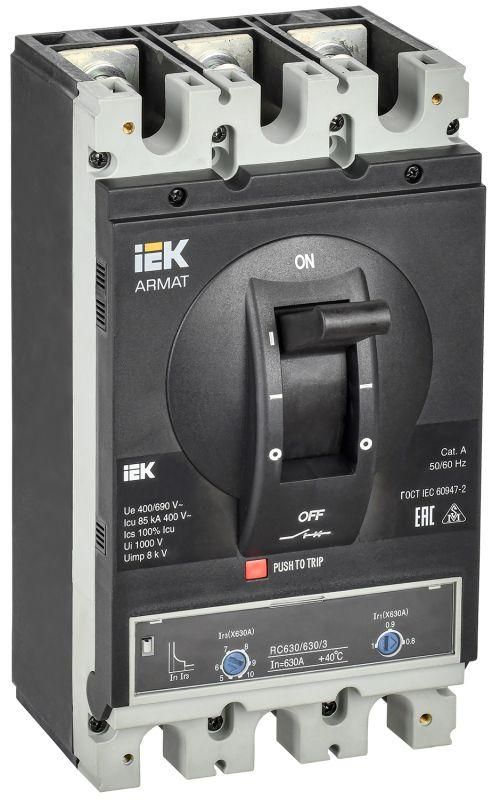

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер I 85кА 630А расцепитель термомагнитный регулируемый - AR-MCCB-3I-085-0630A-ATUC IEK

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель термомагнитный регулируемый ARMAT, IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Бренд IEK и артикул ar-mccb-3i-085-0630a-atuc указывают на серию ARMAT - надежную линейку оборудования для мощных распределительных систем.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель термомагнитный регулируемый ARMAT, IEK используется для защиты силовых цепей переменного тока в распределительных устройствах. Подходит для установки в ВРУ, ЩРН, КРУ и других комплектных устройствах до 1600 А. Применяется на предприятиях с высокой нагрузкой: заводы, фабрики, логистические центры, крупные торговые комплексы, объекты ЖКХ. Особенно эффективен там, где требуется высокая отключающая способность и точная настройка защиты.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 / 690 В - работает в сетях с линейным напряжением до 690 В (например, 380 В или 400 В в трехфазной сети).
• Тип расцепителя: термомагнитный - совмещает тепловую защиту от перегрузок и магнитную от коротких замыканий.
• Диапазон настройки защиты от перегрузки: 3150–6300 А - пределы, в которых можно задать порог срабатывания теплового элемента (в 5–10 раз выше номинала).
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищен от воды и пыли - устанавливается внутри закрытых шкафов.
• Способ монтажа: монтажная плата - крепится на изолирующую плату внутри распределительного щита, не требует DIN-рейки.
• Подключение: болтовое - провода фиксируются гайками, обеспечивает прочное и долговечное соединение.
• Привод: моторный - позволяет дистанционно включать/выключать аппарат (опционально); также есть ручной переключатель.
• Защита по минимальному напряжению: да - выключатель отключится при снижении напряжения ниже установленного уровня, что предотвращает самозапуск оборудования после аварийного отключения.
• Срок службы: 15 лет - расчетный ресурс при правильной эксплуатации.
• Гарантия: 5 лет - официальный срок гарантии от IEK.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель термомагнитный регулируемый ARMAT, IEK рассчитан на установку на монтажную плиту в сборочных щитах. Для работы необходима плоская поверхность из диэлектрического материала (например, эпоксидной пластины). Не совместим с DIN-рейками. Монтаж выполняется с использованием болтового соединения - важно соблюдать момент затяжки, указанный в руководстве производителя. Установка возможна только в условиях, исключающих попадание влаги, пыли и механических повреждений. Моторный привод подключается отдельно - требует внешнего управления (например, от PLC или кнопочного пункта).

Безопасность и стандарты

Производство соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Все изделия проходят испытания в собственной лаборатории IEK GROUP и сторонних аккредитованных центрах. Выключатель имеет сертификаты соответствия ЕАС и выполнен в соответствии с требованиями безопасности для электрооборудования в промышленных помещениях.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьезных аварийных режимах.
• Регулируемая тепловая защита - позволяет точно адаптировать порог срабатывания под конкретную нагрузку, минимизируя ложные отключения.
• Защита по минимальному напряжению - предотвращает опасный самозапуск оборудования после восстановления питания.
• Моторный привод (опционально) - удобен для удаленного управления и интеграции в системы автоматизации.
• Сборка на автоматизированных линиях - обеспечивает единое качество всех экземпляров серии ARMAT.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного шкафа.
• Не поддерживает вспомогательные контакты - нельзя использовать для сигнализации состояния (вкл./выкл.) без внешней модификации.
• Запрещено применять в средах с повышенной взрывоопасностью - не имеет взрывозащиты.
• Настройка защиты требует специализированных знаний - неквалифицированная регулировка может привести к отказу защиты или частым отключениям.
• Не рекомендован для бытовых или маломощных объектов - избыточная мощность и стоимость неоправданы при нагрузках менее 250 А.

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с нагрузкой 500–600 кВт.
• Защита главного питателя конвейерной линии на заводе по производству металлоконструкций.
• Щит распределения энергии в логистическом терминале с несколькими кранами и насосами.
• Объекты с высокой вероятностью коротких замыканий: сварочные участки, печи, преобразователи частоты.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 630 А - реальной потребляемой мощности. Перегрузка приведёт к преждевременному износу.
• При настройке тепловой защиты используйте коэффициент 1,1–1,2 от рабочего тока цепи. Например, при нагрузке 500 А - установите порог около 550–600 А.
• При использовании моторного привода убедитесь, что источник управления (24 В DC/AC) стабилен и защищён от помех.
• Проверяйте момент затяжки болтов - слишком слабое соединение вызывает нагрев, слишком сильное - повреждает контактные площадки.
• Для обслуживания отключайте питание и используйте средства индивидуальной защиты - работа с таким оборудованием требует квалификации.
• При замене аналога - всегда сверяйтесь с артикулом ar-mccb-3i-085-0630a-atuc. Совместимость с другими сериями не гарантирована.
