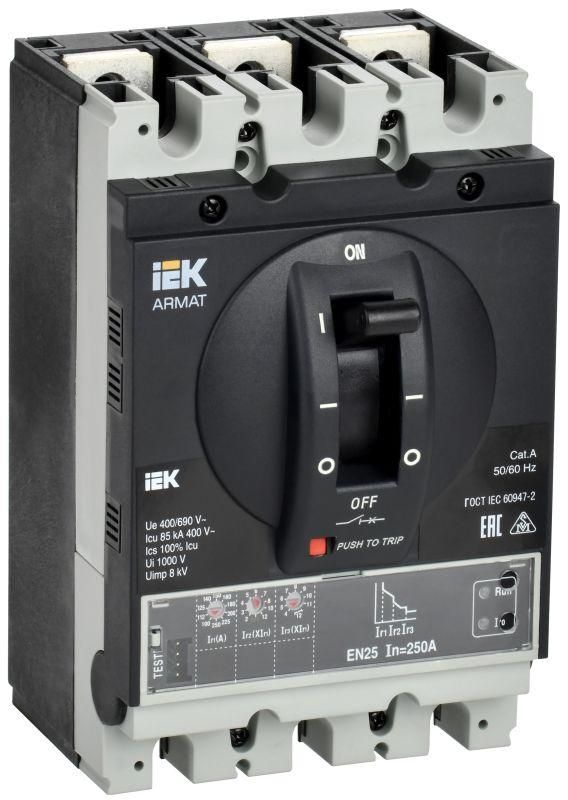

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер G 85кА 250А расцепитель электронный стандартный - AR-MCCB-3G-085-0250A-ELSC IEK

Автоматический выключатель в литом корпусе 3P G 85кА 250А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3g-085-0250a-elsc обеспечивает надежную работу в условиях высоких токов короткого замыкания и подходит для стационарной установки в щитах и ВРУ.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P G 85кА 250А расцепитель электронный стандартный используется для защиты трехфазных сетей с номинальным напряжением до 400 В. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), промышленных панелях и других комплектных устройствах до 1600 А. Подходит для объектов с высокой нагрузкой - заводов, производственных линий, насосных станций, конвейеров и энергоемких объектов. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно в сложных системах с переменной нагрузкой.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь при очень больших токах КЗ
• Номинальное напряжение: 400 В (переменный ток)
• Тип расцепителя: Электронный - точная настройка чувствительности, возможность регулировки времени срабатывания
• Диапазон настройки защиты от перегрузки: 500–3000 А - можно задавать порог срабатывания выше номинала для защиты оборудования с пусковыми токами
• Защита по минимальному напряжению: Да - отключает цепь при снижении напряжения ниже допустимого уровня
• Степень защиты IP20 - защищен от доступа пальцами, но не от пыли и воды; требует установки внутри закрытого шкафа
• Исполнение: Стационарное - предназначен для жесткой фиксации, не для перемещаемых систем
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или специальную платформу
• Тип элемента управления: Ручка-переключатель - удобно вручную включать/выключать
• Подключение силовой цепи: Болтовое - надежное, требует правильного момента затяжки
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Моторный привод: Опционально - можно заказать для дистанционного управления
• Вспомогательные контакты: Отсутствуют - не имеет сигналов состояния, не поддерживает удаленную диагностику

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P G 85кА 250А расцепитель электронный стандартный совместим с DIN-рейками стандарта EN 60715. Установка выполняется на монтажную плату, которая должна быть жестко закреплена в щите. Для подключения используйте болтовые зажимы - момент затяжки должен соответствовать рекомендациям производителя (обычно указан на корпусе или в документации). Обязательно проверьте соответствие сечения провода и класса изоляции. Поскольку вспомогательные контакты отсутствуют, для сигнализации состояния потребуется внешнее решение. Моторный привод можно установить дополнительно, если требуется дистанционное управление.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-2. Все изделия линейки ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и в независимых испытательных центрах. Гарантийный срок - 5 лет. Высокая отключающая способность (85 кА) обеспечивает безопасность даже при аварийных режимах в мощных промышленных сетях.

Преимущества

• Электронный расцепитель позволяет гибко настраивать защиту - важное преимущество для сложных технологических процессов
• Высокая отключающая способность (85 кА) делает устройство подходящим для крупных промышленных объектов
• Защита по минимальному напряжению предотвращает повреждение оборудования при проседании сети
• Срок службы 15 лет и сертифицированное качество производства обеспечивают долгую и стабильную работу
• Линейка ARMAT совместима с другими изделиями IEK - легко формируется единая система защиты

Ограничения применения

• Не предназначено для открытой установки - степень защиты IP20 требует герметичного шкафа
• Отсутствие вспомогательных контактов исключает возможность передачи сигнала о состоянии выключателя в системы АСУ ТП без дополнительных модулей
• Настройка расцепителя требует знаний и инструментов - не подходит для бытового использования без подготовки
• Не работает при напряжении выше 400 В - нельзя применять в сетях 690 В или выше
• Болтовое подключение требует периодического контроля затяжки - ослабление контактов может вызвать нагрев

Примеры использования

• Щиты питания производственного участка с двигателями мощностью более 100 кВт
• Вводно-распределительные устройства (ВРУ) на заводе с суммарной нагрузкой до 1600 А
• Контроль питания конвейерных линий, где возможны частые пусковые токи
• Системы водоснабжения и канализации с насосными станциями
• Объекты с высокой плотностью оборудования - логистические центры, химические производства

Практические советы

• Перед установкой проверьте расчетный ток КЗ в месте монтажа - он не должен превышать 85 кА
• При настройке расцепителя начинайте с нижнего значения диапазона (500 А) и увеличивайте постепенно, чтобы избежать ложных срабатываний
• Используйте только качественные медные провода с достаточным сечением - недостаточное сечение вызывает перегрев
• Проверяйте болтовые соединения через 1–2 месяца после запуска, затем каждые 6 месяцев
• Если нужна сигнализация состояния - добавьте внешний контактный модуль или реле контроля
• Для дистанционного управления выбирайте версию с моторным приводом - это экономит время при обслуживании
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность работы электронного расцепителя
