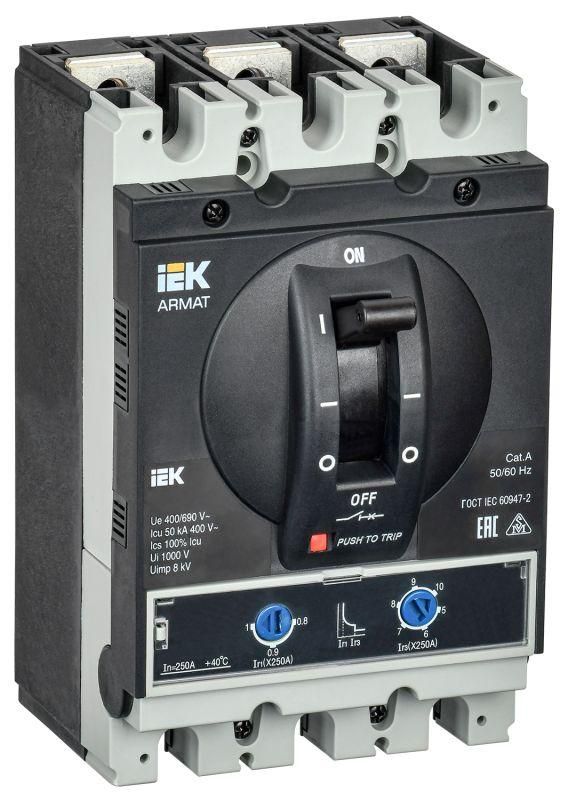

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер G 50кА 250А расцепитель термомагнитный регулируемый - AR-MCCB-3G-050-0250A-ATUC IEK

Автоматический выключатель в литом корпусе 3 полюса типоразмер G 50 кА 250 А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммунальных объектах. Артикул ar-mccb-3g-050-0250a-atuc относится к серии ARMAT и рассчитан на работу в стационарных установках с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель в литом корпусе 3 полюса типоразмер G 50 кА 250 А расцепитель термомагнитный регулируемый используется для защиты мощных электрических цепей в распределительных щитах, ВРУ и других низковольтных комплектных устройствах. Подходит для промышленного оборудования: станков, конвейеров, насосных станций, систем вентиляции и HVAC. Применяется там, где требуется точная настройка порогов срабатывания и высокая отключающая способность при аварийных режимах.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания расцепителя;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400/690 В - работает в сетях переменного тока с напряжением до 690 В между фазами;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную - от КЗ; возможна регулировка порога тепловой защиты;
• Степень защиты IP20 - предохраняет от доступа пальцев и предметов более 12 мм, но не защищена от пыли и воды;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется на платформе;
• Подключение: болтовое - провода крепятся гайками на клеммах, требует правильного момента затяжки;
• Привод: моторный - позволяет дистанционно включать/выключать аппарат через внешний сигнал (опционально);
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже заданного уровня, предотвращая самозапуск оборудования после восстановления питания;
• Тип элемента управления: ручка-переключатель - удобна для ручной операции и визуального контроля состояния;
• Срок службы: 15 лет - расчетный ресурс при соблюдении условий эксплуатации;
• Вспомогательные контакты: 0 - не имеет дополнительных контактов для сигнализации или блокировки, при необходимости потребуется внешнее решение.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3 полюса типоразмер G 50 кА 250 А расцепитель термомагнитный регулируемый совместим с DIN-рейками стандарта EN 60715. Для монтажа используйте изолированные инструменты и соблюдайте момент затяжки болтов - указан в документации производителя. Моторный привод подключается отдельно, требует наличия управляющего контура 24–230 В AC/DC. Убедитесь, что ширина аппарата соответствует свободному месту в щите. Отсутствие вспомогательных контактов требует отдельного решения для передачи сигнала о состоянии (например, реле контроля положения).

Безопасность и стандарты

Производство автомата соответствует международным стандартам IEC 60947-2. Все изделия серии ARMAT проходят испытания в собственной лаборатории IEK GROUP в Москве и независимых сертифицированных центрах. Гарантийный срок - 5 лет. Высокая отключающая способность обеспечивает безопасность даже при значительных токах КЗ, характерных для промышленных сетей.

Преимущества

• Регулируемый термомагнитный расцепитель - позволяет адаптировать чувствительность под конкретную нагрузку, минимизируя ложные срабатывания;
• Высокая отключающая способность 50 кА - обеспечивает надежность в условиях слабых трансформаторных подстанций или длинных кабельных линий;
• Моторный привод (опционально) - позволяет интегрировать выключатель в системы автоматизации и удаленного управления;
• Защита по минимальному напряжению - исключает опасный самозапуск оборудования после отключения сети;
• Серия ARMAT - единая экосистема с другими аппаратами IEK, упрощающая проектирование и обслуживание.

Ограничения применения

• Не предназначен для работы во влажных, запыленных или взрывоопасных средах - степень защиты IP20 недостаточна;
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации и блокирования - необходимо использовать внешние модули;
• Требует профессионального монтажа: неправильно затянутые болты вызывают нагрев и выход из строя;
• Не рекомендован для частого ручного включения/отключения - рассчитан на эксплуатационные отключения, а не на управление нагрузкой;
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения.

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с нагрузкой до 250 А;
• Защита крупного двигателя 160–200 кВт на конвейере;
• Распределительный автомат в щите технологического участка с частотным преобразователем;
• Линия питания группы сварочных аппаратов в металлообрабатывающем цехе.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 250 А, особенно при длительной работе;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильность напряжения;
• Настройку тепловой части расцепителя выполняйте только после замера реальной рабочей нагрузки - не ориентируйтесь на паспортные данные оборудования;
• Обязательно используйте изолированные ключи для затяжки болтов - пере- или недо-затяжка приводят к отказам;
• Для систем с необходимостью сигнализации о состоянии (включен/отключен) установите отдельное реле или модуль расширения;
• При замене старого автомата - проверьте габариты и расположение клемм, чтобы не возникло проблем с подключением существующих проводов.
