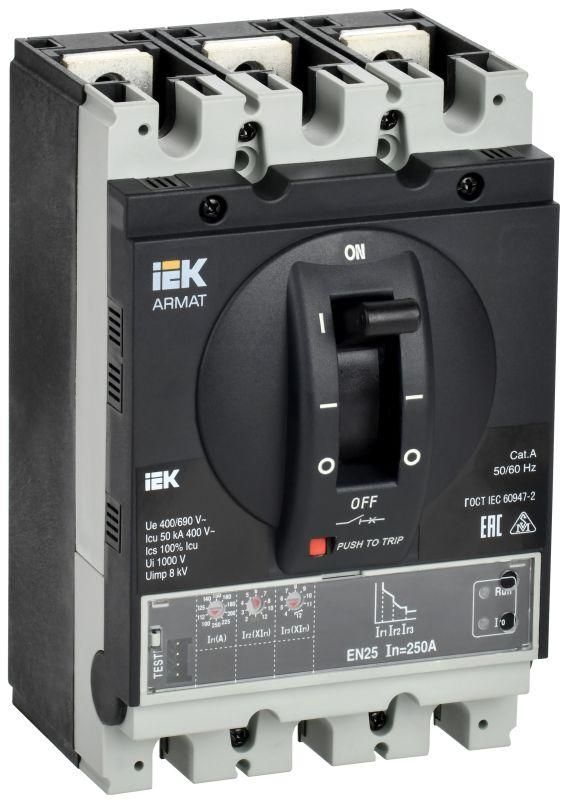

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер G 50кА 250А расцепитель электронный стандартный - AR-MCCB-3G-050-0250A-ELSC IEK

Автоматический выключатель в литом корпусе 3P G 50кА 250А расцепитель электронный стандартный от бренда IEK (ИЭК), артикул ar-mccb-3g-050-0250a-elsc, предназначен для защиты мощных электрических цепей в промышленных установках. Этот аппарат сочетает высокую отключающую способность, точную электронную защиту и надежную конструкцию, что делает его подходящим решением для сложных систем энергораспределения.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P G 50кА 250А расцепитель электронный стандартный используется для защиты электрических сетей от перегрузок, коротких замыканий и потерь напряжения. Применяется в распределительных щитах, ВРУ и других низковольтных комплектных устройствах до 1600 А. Подходит для промышленных объектов с высокой нагрузкой - заводов, производственных линий, насосных станций, крупных HVAC-систем. Является частью комплексных решений на базе серии ARMAT от IEK.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно;
• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер;
• Номинальное напряжение: 400–690 В - работает в трехфазных сетях переменного тока с частотой 50 Гц;
• Тип расцепителя: электронный - обеспечивает точную, регулируемую защиту по току и времени, отличается от тепловых аналогов более гибкими настройками;
• Диапазон настройки защиты от перегрузки: 500–3000 А - можно задать порог срабатывания выше номинала аппарата для адаптации под конкретную нагрузку;
• Степень защиты IP20: защита от доступа пальцев и предметов больше 12 мм, но не предназначена для работы во влажной среде или на улице;
• Способ монтажа: монтажная плата - устанавливается на специальные направляющие или платформы внутри шкафа, не требует DIN-рейки;
• Тип подключения: болтовое - провода закрепляются винтами, обеспечивают прочное и долговечное соединение;
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий;
• Моторный привод: опционально - позволяет удалённо управлять включением/выключением через внешний сигнал;
• Количество вспомогательных контактов: 0 - не имеет дополнительных контактных групп для сигнализации состояния;
• Исполнение: стационарное - не предусматривает возможность извлечения под нагрузкой, только ремонт при отключенном питании.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P G 50кА 250А расцепитель электронный стандартный совместим с другими изделиями серии ARMAT и может использоваться в сборках IEK Group. Установка выполняется на монтажную плиту или раму с соответствующими креплениями. Болтовые зажимы требуют правильного момента затяжки - используйте ключ с ограничителем крутящего момента. Для подключения используйте медные жилы сечением, соответствующим току 250 А (обычно 70–95 мм2). Монтаж возможен только в закрытых помещениях с контролируемой температурой и отсутствием конденсата.

Безопасность и стандарты

Производство всех автоматических выключателей ARMAT осуществляется на автоматизированных линиях с постоянным контролем качества. Продукция прошла испытания в независимых лабораториях и собственной лаборатории IEK GROUP в Москве. Соответствует требованиям международных стандартов IEC 60947-2 для выключателей в литом корпусе. Гарантийный срок - 5 лет.

Преимущества

• Электронный расцепитель позволяет точно настраивать время и величину срабатывания - важное преимущество для чувствительных технологических процессов;
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при аварийных режимах в мощных сетях;
• Функция защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания;
• Конструкция в литом корпусе исключает попадание пыли внутрь механизма и увеличивает механическую прочность;
• Поддерживается интеграция с моторным приводом для дистанционного управления - удобно для автоматизированных систем.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния (включение/отключение) без внешних модулей;
• Монтаж на монтажную плату требует подготовки специальной конструкции - нельзя использовать стандартные DIN-рейки;
• Настройка электронного расцепителя требует знаний и оборудования - не рекомендуется для пользователей без технической подготовки;
• Максимальный ток настройки защиты (3000 А) не означает, что аппарат рассчитан на такой ток - он лишь реагирует на него, но номинальный ток остаётся 250 А.

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 180 кВт;
• Щит распределения электроэнергии на заводе с несколькими конвейерами и сварочными станками;
• Центральный коммутационный пункт в логистическом терминале с высокой плотностью нагрузки;
• Система питания критически важного оборудования, где недопустимы случайные отключения - благодаря функции защиты по минимальному напряжению.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момент затяжки болтов - некорректное подключение вызывает нагрев и выход из строя;
• Если требуется сигнализация состояния, используйте внешние реле или модули расширения - этот аппарат не имеет встроенных контактов;
• Для дистанционного управления заказывайте модель с моторным приводом - он устанавливается дополнительно и не влияет на основные характеристики;
• При настройке электронного расцепителя начните с нижнего значения диапазона (500 А) и постепенно увеличивайте - это минимизирует риск ложных срабатываний;
• Обязательно проведите тестирование срабатывания после монтажа - используйте имитатор тока КЗ или сервисный прибор, чтобы убедиться в работоспособности защиты.
