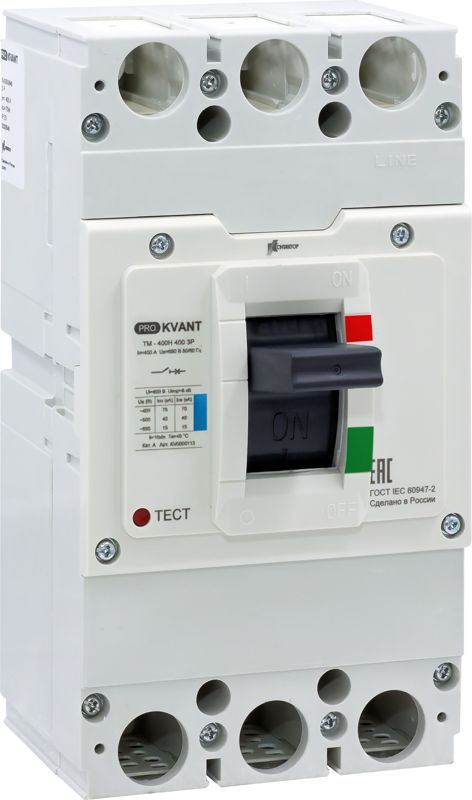

Выключатель автоматический PRO.KVANT TM-400S 3P 250А 50кА в литом корпусе с термомагнит. расцеп. Контактор KV0000105 Legrand

Автоматический выключатель 3P 250A 50kA TM-400S от бренда Контактор - это устройство защиты для трёхфазных цепей с высокой коммутационной способностью, предназначенное для установки в распределительных щитах и НКУ. Артикул kv0000105 относится к серии PRO.KVANT, созданной для российских условий эксплуатации.

Назначение и область применения

Автоматический выключатель 3P 250A 50kA TM-400S защищает электроустановки от перегрузок и коротких замыканий. Подходит для использования в промышленных объектах: на производствах, в цехах, на трансформаторных подстанциях, в системах питания крупного оборудования. Применяется в составе НКУ (напольных комплектных устройств) и других распределительных системах, где требуется надёжная защита с высокой отключающей способностью.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 250 A
• Коммутационная способность: 50 кА
• Серия: PRO.KVANT
• Конструкция: литой корпус
• Производитель: Контактор Ульяновск
• Артикул: kv0000105

Значение 50 кА означает, что выключатель способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 50 тысяч ампер - это соответствует жестким условиям промышленных сетей с мощными источниками питания.

Совместимость и монтаж

TM-400S устанавливается на DIN-рейку шириной 35 мм, как стандартные автоматы. Литой корпус обеспечивает прочность и герметичность, снижает риск повреждений при монтаже. Для подключения используются болтовые зажимы - рекомендуется соблюдать момент затяжки, указанный в документации производителя. Выключатель совместим со всеми элементами серии PRO.KVANT, что позволяет легко формировать модульные решения в щитах.

Безопасность и стандарты

Автоматический выключатель 3P 250A 50kA TM-400S соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия PRO.KVANT прошла испытания на долговечность, термическую стойкость и механическую износостойкость. Обеспечивается официальная гарантия от АО “Контактор” и доступна сервисная поддержка на территории России.

Преимущества

• Литой корпус - повышенная ударопрочность и защита от внешних воздействий
• Высокая отключающая способность (50 кА) - подходит для сложных промышленных сетей
• Оптимизация под российские условия - материалы и сборка адаптированы к температурным колебаниям и влажности
• Удобный монтаж - совместим с типовой DIN-рейкой и стандартными методами фиксации
• Гарантия и сервис - поддержка от российского производителя, без зависимости от импортных цепочек

Ограничения применения

Не предназначена для работы в условиях постоянного превышения номинального тока 250 А - возможен выход из строя. Не следует использовать в качестве основного рубильника для частых операций включения/выключения - для этого требуются контакторы. Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО. Не рассчитан на работу вне диапазона температур, указанного в техпаспорте (обычно от -25C до +40C).

Примеры использования

• Защита главного ввода на производственной линии с мощностью более 100 кВт
• Щитовая распределительная станция на заводе с высоким уровнем коротких замыканий
• Питание группы насосов или компрессоров в системе водоснабжения
• Распределительный щит в логистическом комплексе с несколькими силовыми контурами

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке цепи - 250 А не значит, что можно подключать всё подряд; используйте коэффициент запаса 1,2–1,3
• При монтаже в плотную группировку учитывайте тепловыделение - возможно потребуется увеличение шага между аппаратами
• Используйте только оригинальные клеммы и провода сечением, соответствующим 250 А (обычно 70–95 мм2 медный провод)
• Проверяйте целостность корпуса перед первым включением - трещины или деформации недопустимы
• Для обслуживания и диагностики сохраняйте сертификаты и документацию - они необходимы для подтверждения работоспособности при проверках Ростехнадзора
