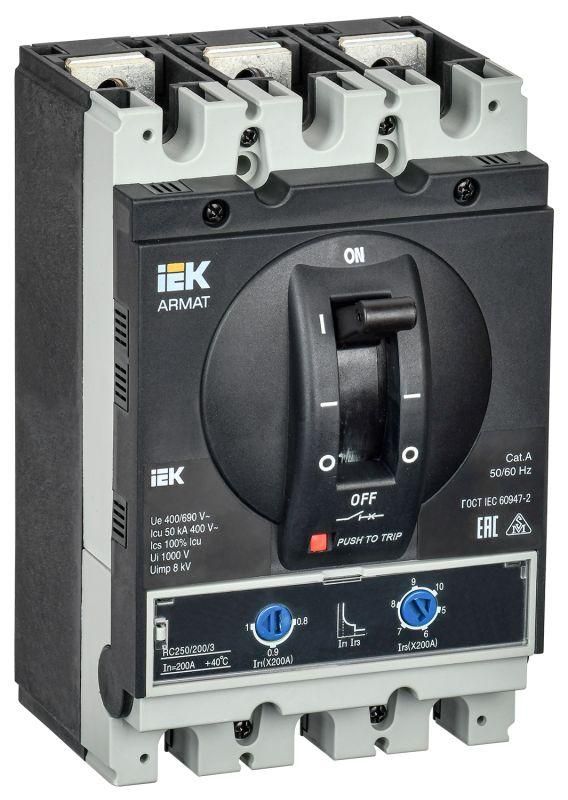

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер G 50кА 200А расцепитель термомагнитный регулируемый - AR-MCCB-3G-050-0200A-ATUC IEK

Автоматический выключатель в литом корпусе 3P G 50кА 200А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Артикул ar-mccb-3g-050-0200a-atuc относится к серии ARMAT и рассчитан на работу в жестких условиях с высокой отключающей способностью.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P G 50кА 200А расцепитель термомагнитный регулируемый используется для защиты трехфазных сетей переменного тока с номинальным напряжением до 690 В. Применяется в распределительных щитах, ВРУ, промышленных панелях и других комплектных устройствах до 1600 А. Подходит для объектов с высокой нагрузкой — заводов, производственных линий, насосных станций, систем вентиляции и кондиционирования. В сочетании с воздушными выключателями ARMAT формирует полноценную систему энергораспределения.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 200 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400 / 690 В
• Тип расцепителя: Термомагнитный, регулируемый
• Диапазон настройки защиты от перегрузки: 1000–2000 А
• Степень защиты IP: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату (панель)
• Подключение силовой цепи: Болтовое
• Привод: Моторный (опционально)
• Управление: Ручной переключатель
• Функция защиты по минимальному напряжению: Да
• Срок службы: 15 лет
• Вспомогательные контакты: Отсутствуют

Совместимость и монтаж

Автоматический выключатель 3P G 50кА 200А устанавливается на монтажную плату с помощью болтового крепления. Для правильного монтажа необходимо обеспечить доступ к контактам и достаточное пространство вокруг аппарата для теплоотвода. Установка допускается только в закрытых щитах с классом защиты не ниже IP20. Моторный привод можно подключить дополнительно — он позволяет удаленно управлять выключателем через внешние системы автоматизации. Клеммы рассчитаны на провода сечением, соответствующим току 200 А — проверьте соответствие по таблице производителя перед подключением.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P G 50кА 200А расцепитель термомагнитный регулируемый произведен на автоматизированном производстве IEK GROUP и прошел испытания в собственной лаборатории в Москве, а также в независимых сертифицированных центрах. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита по минимальному напряжению предотвращает самопроизвольное включение после аварийного отключения, что повышает безопасность обслуживания оборудования.

Преимущества

• Регулируемый порог срабатывания по перегрузке (1000–2000 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Высокая отключающая способность 50 кА обеспечивает надежную защиту даже при серьезных КЗ
• Моторный привод (опционально) совместим с системами АСУ ТП и дистанционного управления
• Гарантия 5 лет от производителя подтверждает качество сборки и материалов
• Совместим с другими изделиями серии ARMAT — легко интегрируется в существующие решения IEK

Ограничения применения

• Не предназначена для открытого монтажа — степень защиты IP20 исключает использование во влажных, запыленных или наружных помещениях
• Отсутствие вспомогательных контактов требует дополнительных модулей, если нужны сигналы состояния (например, “замкнут”/“разомкнут”)
• Настройка расцепителя возможна только при отключенном питании — нельзя изменять параметры под нагрузкой
• Максимальный рабочий ток 200 А — не подходит для цепей выше этого значения

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 150 кВт
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный шкаф на заводе с высокими пусковыми токами
• Система бесперебойного питания, где требуется быстрое отключение при скачке напряжения

Практические советы

• Перед установкой проверьте, чтобы расчетный ток нагрузки не превышал 80% от номинала (не более 160 А длительно) — это продлит срок службы
• При использовании моторного привода убедитесь, что система управления имеет согласованную логику с функцией защиты по минимальному напряжению
• Для удобства обслуживания рекомендуется использовать изолирующие крышки и сигнализацию состояния — они не встроены, но могут быть установлены отдельно
• При замене аналогичного автомата сверьте габариты и шаг крепления — хотя стандартный, точное соответствие важно для плотного монтажа
• Не используйте этот аппарат вместо вводного автомата в домашних щитах — он слишком мощный и не имеет нужных функций для бытового использования
