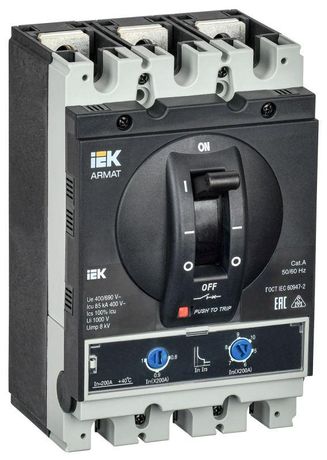

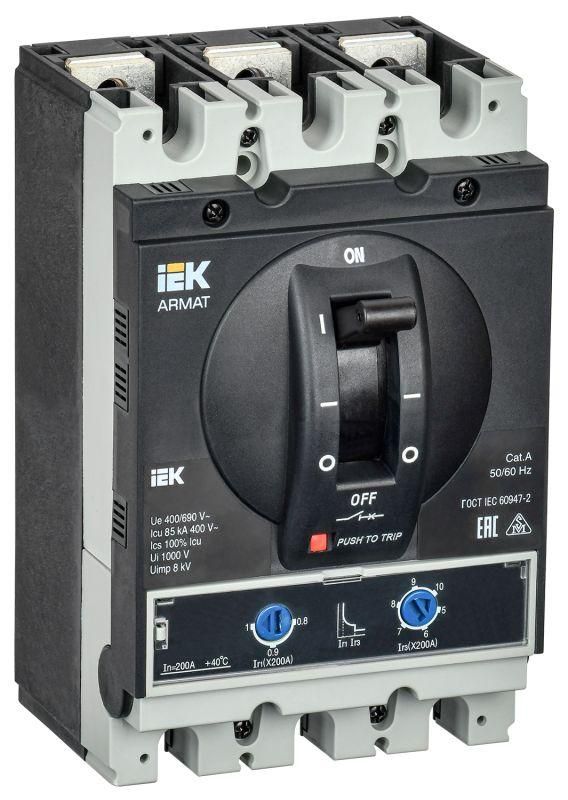

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер G 85кА 200А расцепитель термомагнитный регулируемый - AR-MCCB-3G-085-0200A-ATUC IEK

Автоматический выключатель в литом корпусе 3P G 85кА 200А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Артикул ar-mccb-3g-085-0200a-atuc относится к серии ARMAT и обеспечивает надежную работу в условиях высоких токов короткого замыкания.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P G 85кА 200А расцепитель термомагнитный регулируемый используется для защиты трехфазных сетей с номинальным напряжением до 400 В. Применяется в распределительных щитах, ВРУ, промышленных панелях и других комплектных устройствах до 1600 А. Подходит для объектов с высокой нагрузкой - заводов, производственных линий, насосных станций, крупных торговых центров. Особенно эффективен там, где требуется точная настройка порога срабатывания и высокая отключающая способность.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 200 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: Термомагнитный, с возможностью регулировки
• Диапазон настройки защиты от перегрузки: 1000–2000 А
• Защита по минимальному напряжению: Да - отключает при снижении напряжения ниже допустимого уровня
• Степень защиты IP: IP20 - защищен от доступа пальцами, но не от пыли и воды
• Исполнение: Стационарное - предназначено для жесткого крепления в щите
• Способ монтажа: На монтажную плату (панель)
• Тип элемента управления: Ручка-переключатель
• Подключение силовых проводов: Болтовое
• Гарантийный срок: 60 месяцев (5 лет)
• Моторный привод: Возможен по заказу (опционально)
• Вспомогательные контакты: Отсутствуют

Совместимость и монтаж

Автоматический выключатель 3P G 85кА 200А расцепитель термомагнитный регулируемый устанавливается на DIN-рейку через монтажную плату. Для подключения используйте медные кабели сечением, соответствующим току 200 А - рекомендовано не менее 95 мм2. Болтовые зажимы требуют затяжки моментом, указанным в руководстве производителя. Убедитесь, что шины и клеммы не имеют люфта - это предотвращает нагрев и повреждение контактов. Монтаж выполняйте при отключенном питании. Обратите внимание: устройство не имеет встроенных вспомогательных контактов - для сигнализации состояния потребуется внешнее решение.

Безопасность и стандарты

Производитель IEK (ИЭК) сертифицирует продукцию согласно ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Все тестирования проходят как в независимых лабораториях, так и в собственной испытательной лаборатории IEK GROUP в Москве. Высокая отключающая способность (85 кА) позволяет безопасно работать даже при аварийных режимах в мощных сетях. Защита по минимальному напряжению исключает самозапуск оборудования после восстановления питания, что важно для безопасности технологического процесса.

Преимущества

• Регулируемый термомагнитный расцепитель - можно точно задать порог срабатывания от перегрузки в диапазоне 1000–2000 А, адаптируя защиту под конкретную нагрузку
• Высокая отключающая способность 85 кА - обеспечивает надежность в сетях с большими токами КЗ, характерных для промышленности
• Защита по минимальному напряжению - предотвращает опасные ситуации при проседании сети
• Длительная гарантия 5 лет - подтверждает качество сборки и материалов
• Совместимость с другими изделиями серии ARMAT - легко интегрируется в системы энергораспределения IEK

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от пыли и влаги
• Отсутствие вспомогательных контактов - нельзя использовать для дистанционного контроля состояния без дополнительных модулей
• Требует монтажа на монтажную плату - не совместим с обычными DIN-рейками без переходника
• Настройка расцепителя требует специального инструмента и знаний - не рекомендуется для самостоятельной регулировки без подготовки
• Максимальный ток настройки 2000 А - не подходит для защиты цепей выше этого значения

Примеры использования

• Щитовая на входе производства с суммарной нагрузкой около 150 кВт
• Защита частотного преобразователя на конвейере с пиковым током до 1800 А
• Распределительный щит в логистическом центре с несколькими мощными насосами
• Комплексная система энергоснабжения на заводе с использованием других аппаратов серии ARMAT

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - недостаточное сечение вызывает перегрев
• При настройке расцепителя начинайте с нижнего предела (1000 А) и постепенно увеличивайте - избегайте слишком высоких значений, которые снижают защиту
• Если нужна сигнализация состояния (например, “выключено” или “сработал”), установите внешний контактный модуль
• Для удаленного управления рассмотрите вариант с моторным приводом - он реализуется как опция
• Обязательно сохраняйте документацию - она содержит данные по моменту затяжки болтов и графикам времятоковых характеристик
