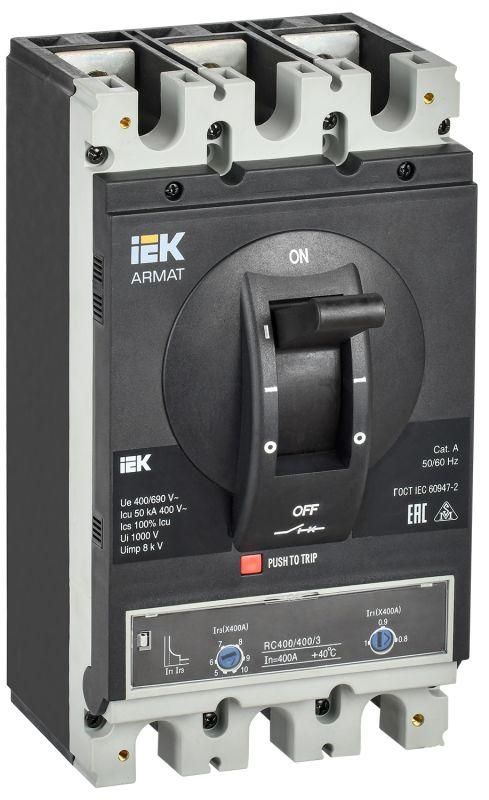

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер H 50кА 400А расцепитель термомагнитный регулируемый - AR-MCCB-3H-050-0400A-ATUC IEK

Автоматический выключатель в литом корпусе 3 полюса типоразмер H 50 кА 400 А термомагнитный расцепитель регулируемый от бренда IEK (ИЭК) предназначен для защиты мощных электрических цепей в промышленных установках. Артикул ar-mccb-3h-050-0400a-atuc обеспечивает надежную работу в условиях высоких токов короткого замыкания и позволяет точно настраивать защиту от перегрузок.

Назначение и область применения

Этот автоматический выключатель используется для защиты электрических сетей с номинальным током до 400 А в распределительных щитах, ВРУ и других низковольтных комплектных устройствах. Подходит для промышленных объектов с высокой нагрузкой - заводов, цехов, насосных станций, конвейерных линий. Применяется в паре с воздушными выключателями ARMAT для построения многоступенчатых систем защиты до 6300 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400/690 В - работает в сетях переменного тока до 690 В между фазами
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от короткого замыкания
• Диапазон настройки защиты от перегрузки: 2000–4000 А - можно задать порог срабатывания в этом интервале, что удобно для сложных нагрузок
• Степень защиты IP20 - защищен от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого шкафа
• Способ монтажа: на монтажную плату - устанавливается на специальные направляющие или панель, не является встраиваемым
• Подключение: болтовое - провода крепятся гайками, обеспечивают прочное и долговечное соединение
• Привод: моторный (опционально) - возможность подключения внешнего привода для дистанционного управления
• Управление: ручка-переключатель - вручную включается/выключается, есть визуальное положение “ON/OFF”
• Защита по минимальному напряжению: да - автомат отключается при снижении напряжения ниже установленного уровня, предотвращая аварийную работу оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Количество вспомогательных контактов: 0 - не имеет сигналов состояния, не поддерживает удаленный контроль без модификации

Совместимость и монтаж

Автоматический выключатель совместим с монтажными платами и DIN-рейками, соответствующими типоразмеру H. Установка возможна только в закрытые электрошкафы из-за степени защиты IP20. Для подключения используйте медные жилы сечением, соответствующим току 400 А - рекомендовано сечение не менее 120–150 мм2. Болтовое соединение требует точного момента затяжки - следите за инструкцией производителя, чтобы избежать перегрева контактов. Моторный привод устанавливается дополнительно, если требуется дистанционное управление.

Безопасность и стандарты

Производство выполнено на автоматизированных линиях с постоянным контролем качества. Продукция прошла испытания в собственной лаборатории IEK GROUP и независимых сертифицированных центрах. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Гарантийный срок - 5 лет, что подтверждает уверенность производителя в надежности.

Преимущества

• Регулируемый термомагнитный расцепитель позволяет адаптировать защиту под конкретную нагрузку, минимизируя ложные срабатывания
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьезных КЗ в промышленных сетях
• Моторный привод (опционально) позволяет интегрировать выключатель в системы автоматизации
• Защита по минимальному напряжению предотвращает запуск оборудования при недостаточном питании
• Срок службы 15 лет и качественная сборка снижают затраты на обслуживание

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от пыли, влаги и доступа посторонних предметов
• Отсутствие вспомогательных контактов исключает передачу сигнала о состоянии (включен/выключен) без доработки
• Требуется значительное пространство в щите из-за больших габаритов и необходимости свободного доступа к болтовым контактам
• Настройка расцепителя требует знаний и инструментов - не подходит для бытового использования без квалифицированного персонала

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью до 250 кВт
• Защита крупного двигателя 380 В, 300–400 А, работающего в режиме частых пусков
• Щит питания конвейерной линии с несколькими асинхронными двигателями
• Распределительный щит на заводе с высокой вероятностью возникновения токов КЗ из-за старой проводки

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - при 400 А используйте кабель сечением не менее 120 мм2
• При настройке расцепителя начинайте с нижней границы (2000 А) и повышайте постепенно, наблюдая за работой нагрузки
• Обязательно используйте защитные крышки и двери шкафа - IP20 не спасет от попадания металлических предметов
• Если нужен сигнал состояния - выбирайте модель с вспомогательными контактами или добавьте реле контроля
• Для дистанционного управления заказывайте моторный привод сразу при покупке - он не устанавливается после монтажа
• Регулярно проверяйте момент затяжки болтов - особенно после первых 100 часов работы
