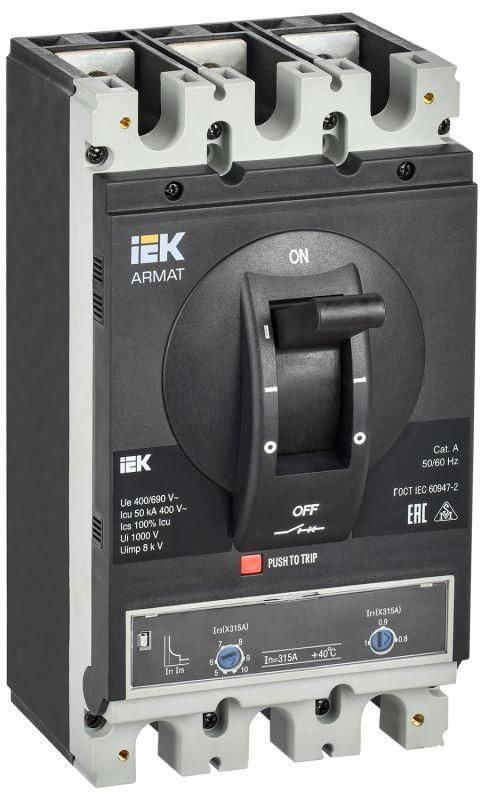

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер H 50кА 315А расцепитель термомагнитный регулируемый - AR-MCCB-3H-050-0315A-ATUC IEK

Автоматический выключатель в литом корпусе 3 полюса типоразмер H 50 кА 315 А с термомагнитным регулируемым расцепителем от бренда IEK (артикул ar-mccb-3h-050-0315a-atuc) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Этот аппарат сочетает высокую отключающую способность, точную настройку и надежность, что делает его подходящим решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель в литом корпусе 3 полюса типоразмер H 50 кА 315 А используется для защиты мощных электрических цепей в промышленных и коммерческих объектах. Применяется в распределительных щитах, ВРУ, КРУ и других низковольтных комплектных устройствах до 1600 А. Подходит для оборудования с высокой нагрузкой: конвейеры, насосные станции, системы вентиляции, промышленные станки, сварочные установки. Является частью комплексной системы энергораспределения на базе продукции ARMAT от IEK.

Технические характеристики

• Номинальный ток: 315 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Номинальное напряжение: 400/690 В - работает в сетях переменного тока с напряжением до 690 В между фазами.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер.
• Тип расцепителя: термомагнитный - защищает от перегрузок (тепловая часть) и коротких замыканий (магнитная часть).
• Диапазон настройки защиты от перегрузки: 1575–3150 А - можно задать порог срабатывания по перегрузке в этом интервале; важно учитывать, что это значение выше номинала и предназначено для согласования с нагрузкой.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Исполнение: стационарное - предназначен для жесткого закрепления в щите, не для выдвижения.
• Способ монтажа: монтажная плата - устанавливается на металлическую платформу с болтовым креплением, не требует DIN-рейки.
• Подключение: болтовое - провода к контактам подсоединяются гайками и шайбами, требуется усилие затяжки по спецификации.
• Привод: моторный - позволяет дистанционно включать/выключать аппарат (опционально); ручное управление осуществляется через ручку-переключатель.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не защищен от пыли и воды - устанавливается внутри закрытых щитов.
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже установленного уровня, предотвращая аварийный запуск оборудования после восстановления питания.
• Срок службы: 15 лет - расчетный срок работы при соблюдении режимов эксплуатации.
• Вспомогательные контакты: 0 - не имеет дополнительных контактов для сигнализации состояния (включение/отключение), если нужны - потребуется внешнее решение.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3 полюса типоразмер H 50 кА 315 А совместим с другими изделиями серии ARMAT и рассчитан на установку на монтажную плиту. Для монтажа необходима прочная металлическая основа с отверстиями под крепеж. Болтовые соединения требуют контроля момента затяжки - используйте динамометрический ключ по рекомендациям производителя. Моторный привод подключается отдельно - он не встроен, а является опциональным модулем. Убедитесь, что место установки обеспечивает свободный доступ к ручке управления и возможность обслуживания. Выключатель не предназначен для установки на DIN-рейку.

Безопасность и стандарты

Производство автоматического выключателя в литом корпусе 3 полюса типоразмер H 50 кА 315 А соответствует требованиям международных стандартов IEC 60947-2. Все изделия серии ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет. Отключение при минимальном напряжении повышает безопасность при работе с чувствительным оборудованием.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надежную защиту даже при серьезных аварийных ситуациях.
• Регулируемый термомагнитный расцепитель позволяет точно адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний.
• Моторный привод (опционально) позволяет реализовать удалённое управление и интеграцию в системы автоматизации.
• Готовность к использованию в составе комплексных решений ARMAT - легко совмещается с другим оборудованием IEK.
• Долгий срок службы (15 лет) и проверенная технология производства снижают затраты на обслуживание.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях.
• Отсутствие вспомогательных контактов требует дополнительных решений для передачи сигналов о состоянии аппарата в систему управления.
• Настройка расцепителя возможна только в диапазоне 1575–3150 А - нельзя использовать для защиты нагрузок менее 1575 А.
• Монтаж на монтажную плату усложняет замену - требуется демонтаж всей сборки, в отличие от выключателей на DIN-рейке.
• Моторный привод - нестандартная опция, не входит в базовую комплектацию и требует отдельного заказа и подключения.

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с нагрузкой около 300 кВт.
• Защита крупного конвейера с частотным преобразователем, где важна точная настройка по перегрузке.
• Щит распределения электроэнергии на заводе с несколькими линиями, где необходимо минимизировать риск самопроизвольного запуска после отключения.
• Система энергоснабжения высокотехнологичного объекта, где надежность и совместимость с другими устройствами ARMAT критичны.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки и настроек расцепителя - не допускайте работу при токе ниже 1575 А.
• При монтаже на монтажную плату используйте изолирующие прокладки и следите за равномерностью затяжки болтов - перекосы вызывают нагрев и выход из строя.
• Если нужна сигнализация состояния (вкл./выкл.), установите отдельный реле-контактор или выберите модель с вспомогательными контактами.
• Для дистанционного управления убедитесь, что моторный привод совместим с вашей системой управления (напряжение, тип сигнала).
• Регулярно осматривайте контакты и крепления - особенно в условиях повышенной вибрации или температурных колебаний.
• Замена этого автомата требует отключения всего участка сети - планируйте техобслуживание заранее.
