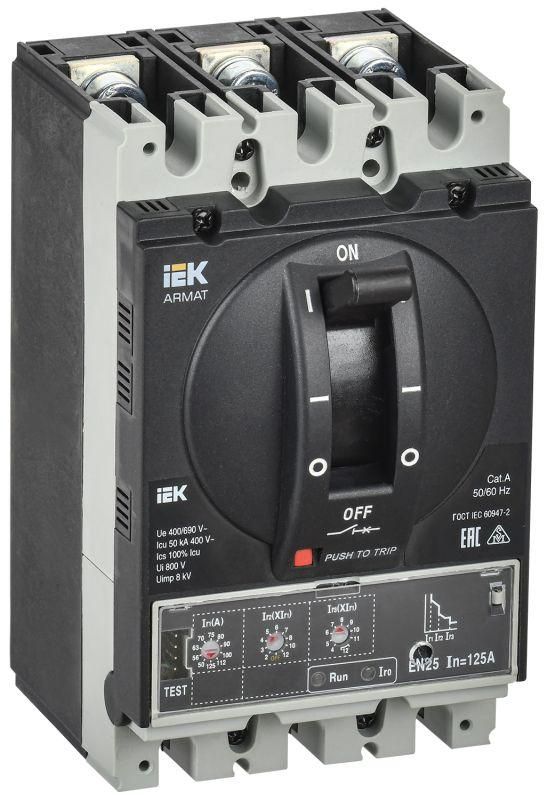

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер A 50кА 125А расцепитель электронный стандартный - AR-MCCB-3A-050-0125A-ELSC IEK

Автоматический выключатель в литом корпусе 3П A 50кА 125А расцепитель электронный стандартный от бренда IEK (ИЭК), артикул ar-mccb-3a-050-0125a-elsc, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных устройствах. Выбор этого аппарата обеспечивает надежную работу сетей с высокими токами короткого замыкания.

Назначение и область применения

Автоматический выключатель в литом корпусе 3П A 50кА 125А расцепитель электронный стандартный используется для защиты мощных электрических цепей в промышленных и коммерческих объектах. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах до 1600 А. Подходит для установки на предприятиях с высокой нагрузкой - заводы, цеха, логистические терминалы, крупные офисные здания. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что важно для сложных технологических процессов.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Число полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400 / 690 В - работает в трехфазных сетях переменного тока с напряжением до 690 В
• Тип расцепителя: Электронный - точная настройка чувствительности по току и времени срабатывания
• Диапазон настройки защиты от перегрузки: 250–1500 А - можно задать порог срабатывания выше номинала, чтобы учесть пусковые токи оборудования
• Степень защиты IP: IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа
• Привод: Моторный - возможность удаленного включения/выключения через внешний сигнал
• Способ монтажа: На монтажной плате - фиксируется болтами на металлической раме или панели
• Подключение силовых проводов: Болтовое - требуется затяжка гаечными ключами, рекомендован момент затяжки указан в руководстве
• Управление: Ручка-переключатель - механический режим работы возможен даже при отказе моторного привода
• Защита по минимальному напряжению: Да - отключается при снижении напряжения ниже установленного уровня, предотвращает аварийный запуск оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Количество вспомогательных контактов: 0 - не имеет встроенных сигнализирующих контактов; при необходимости требуется внешняя модульная система

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3П A 50кА 125А расцепитель электронный стандартный совместим с другими аппаратами серии ARMAT от IEK. Устанавливается исключительно на монтажную плиту или жесткую раму с отверстиями под крепеж. Для подключения используйте медные многожильные или одножильные провода сечением, соответствующим току 125 А (обычно 35–50 мм2). Обязательно проверьте соответствие посадочного размера и шага крепления перед установкой. Моторный привод является опционным - если он не установлен, управление осуществляется только ручкой.

Безопасность и стандарты

Производство всех изделий серии ARMAT соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Все автоматы проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет. Отключение при недостаточном напряжении повышает безопасность при работе с автоматизированным оборудованием.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку защиты - можно адаптировать параметры под конкретное оборудование, избежав ложных срабатываний
• Высокая отключающая способность (50 кА) делает аппарат подходящим для мест с большими токами КЗ - например, рядом с трансформаторами или на входе в цех
• Моторный привод позволяет интегрировать выключатель в системы АСУ ТП и выполнять дистанционное управление
• Конструкция в литом корпусе обеспечивает прочность, долговечность и устойчивость к вибрациям
• Готовый к использованию в составе комплексных решений IEK - легко сочетается с другим оборудованием серии ARMAT

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует помещения в электрошкаф с классом защиты не менее IP54
• Отсутствие вспомогательных контактов усложняет интеграцию в системы контроля - потребуется дополнительный модуль или реле
• Настройка электронного расцепителя требует знаний и специального оборудования - не подходит для бытового использования без подготовки
• Максимальный ток настройки защиты (1500 А) не означает, что аппарат рассчитан на такой рабочий ток - номинал остается 125 А, настройка нужна только для защиты от перегрузок после пуска

Примеры использования

• Главный ввод в распределительный щит цеха с несколькими двигателями мощностью до 75 кВт каждый
• Щит питания конвейерной линии с частотниками и пускателями
• Распределительный пункт на заводе с высоким уровнем помех и колебаниями напряжения
• Система резервирования питания для критически важного оборудования

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они могут отличаться от заводских в зависимости от заказа
• При монтаже на плату используйте только качественные болты и шайбы - плохой контакт вызывает нагрев и выход из строя
• Если требуется сигнализация состояния (включен/отключен), установите отдельный вспомогательный контактный модуль
• Для обслуживания и диагностики сохраняйте документацию от IEK - там есть таблицы времятоковых характеристик и рекомендации по настройке
• Не допускайте попадания пыли и влаги внутрь шкафа - даже при IP20 это снижает срок службы контактов и электроники
