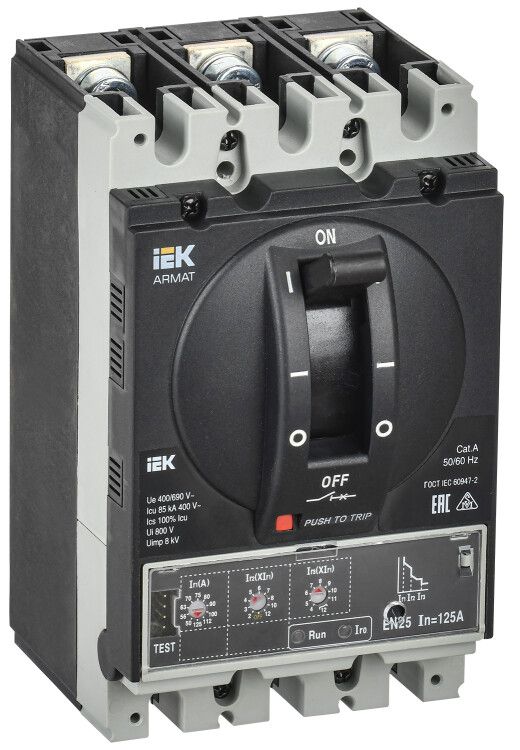

Выключатель автоматический в литом корпусе 3п A 85кА 125А расцепитель электронный стандарт. ARMAT IEK AR-MCCB-3A-085-0125A-ELSC

Автоматический выключатель в литом корпусе 3P A 85кА 125А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3a-085-0125a-elsc обеспечивает надежную работу в условиях высоких токов короткого замыкания и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P A 85кА 125А расцепитель электронный стандартный используется для защиты трехфазных сетей с номинальным напряжением до 400 В. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических центрах, на насосных станциях и в системах кондиционирования. Подходит для работы в составе комплексных решений на базе продукции ARMAT IEK, особенно там, где требуется точная и быстрая реакция на аварийные режимы.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь при очень больших токах короткого замыкания
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания, повышает чувствительность и стабильность защиты
• Диапазон настройки защиты от перегрузки: 250–1500 А - можно задавать порог срабатывания выше номинала, что удобно для защиты двигателей и другого оборудования с высокими пусковыми токами
• Защита по минимальному напряжению: да - отключает нагрузку при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования
• Исполнение: стационарное
• Способ монтажа: монтажная плата - устанавливается на жесткую основу, не требует DIN-рейки
• Степень защиты IP20 - защищен от доступа пальцами и твердыми предметами, но не герметичен; не подходит для влажных или запыленных сред без дополнительного кожуха
• Подключение силовой цепи: болтовое - требует фиксации проводов гайками, обеспечивает прочное и долговечное соединение
• Тип элемента управления: ручка-переключатель - позволяет вручную включать/выключать устройство
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Количество вспомогательных контактов: 0 - не имеет сигналов состояния, не поддерживает удаленный контроль без внешних модулей
• Моторный привод: опционально - может быть установлен дополнительно для дистанционного управления

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P A 85кА 125А расцепитель электронный стандартный устанавливается исключительно на монтажную плату. Для этого необходимо подготовить отверстия под крепежные болты и обеспечить достаточное пространство вокруг аппарата для теплоотвода. Болтовое подключение требует использования медных шин или кабелей с подходящим сечением - рекомендуется проверить соответствие площади сечения проводника и момента затяжки болта согласно документации IEK. Устройство совместимо с другими аппаратами серии ARMAT, включая воздушные выключатели, и может использоваться в составе унифицированных щитов IEK.

Безопасность и стандарты

Произведено на автоматизированном производстве с постоянным контролем качества. Электротехническая продукция IEK проходит испытания как в собственной лаборатории в Москве, так и в независимых сертифицированных центрах. Соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Гарантийный срок эксплуатации - 5 лет.

Преимущества

• Электронный расцепитель обеспечивает более точную и гибкую защиту по сравнению с тепловыми аналогами - особенно важен для сложных нагрузок
• Высокая отключающая способность (85 кА) делает устройство пригодным для мощных промышленных сетей с большими токами КЗ
• Функция защиты по минимальному напряжению предотвращает повреждение оборудования при проседании сети
• Долгий срок службы (15 лет) и надежная сборка снижают частоту обслуживания
• Возможность установки моторного привода позволяет интегрировать выключатель в системы автоматизации

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы
• Степень защиты IP20 не позволяет использовать устройство в открытых, влажных или пыльных помещениях без дополнительной защиты (шкафа с классом IP54 и выше)
• Отсутствие встроенных вспомогательных контактов - нельзя получить сигнал “включен/выключен” без установки внешнего модуля
• Настройка расцепителя возможна только в диапазоне 250–1500 А - не подходит для защиты цепей с рабочим током менее 250 А
• Не рекомендуется для бытовых или коммерческих объектов с малой нагрузкой - избыточен по характеристикам и дороже аналогов

Примеры использования

• Защита главного входа в промышленный цех с питанием от трансформатора 630 кВА
• Щит питания крупного конвейера с двигателями суммарной мощностью 100 кВт
• Распределительный щит на логистическом терминале с несколькими насосными группами
• Комплексный щит ВРУ 1600 А, где этот выключатель работает как главный рубильник перед распределительными автоматами меньшей мощности

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует номинальному току 125 А - минимум 35 мм2 меди
• При настройке расцепителя убедитесь, что порог перегрузки не превышает максимальную рабочую нагрузку защищаемого оборудования
• Если нужен сигнал состояния - используйте внешний контактный модуль, совместимый с серией ARMAT
• Для работы в условиях повышенной влажности или пыли обязательно поместите выключатель в корпус с защитой IP54+
• При установке моторного привода учитывайте наличие свободного места рядом с устройством и необходимость подведения управляющего напряжения
• Не забудьте выполнить регламентную проверку механической части и контактов каждые 2–3 года - даже при отсутствии срабатываний
