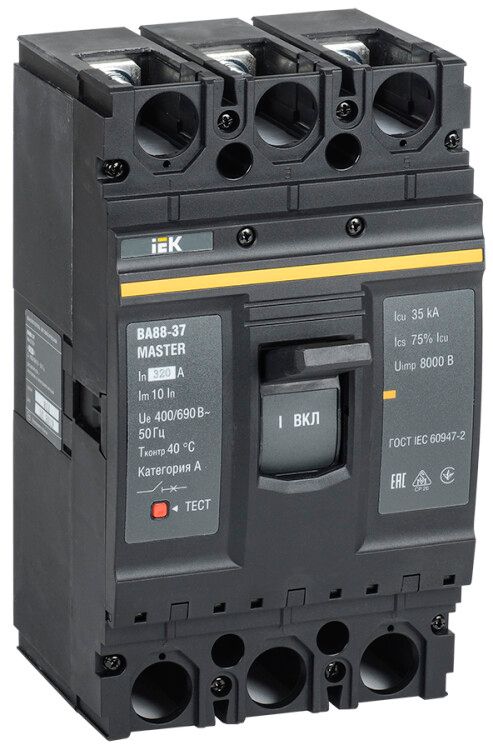

Автоматический выключатель ВА88-37 3Р 320А 35кА MASTER IEK - SVA40-3-0320-02

Автоматический выключатель 3-полюсный 320А 35кА ВА88-37 от IEK (ИЭК) - надёжное устройство для защиты мощных трёхфазных сетей от перегрузок, КЗ и просадок напряжения. Артикул sva40-3-0320-02 применяется в промышленных системах с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Выключатель 3-полюсный 320А 35кА ВА88-37 защищает электрические сети от аварийных ситуаций: перегрузок, коротких замыканий и внезапного падения напряжения ниже допустимого уровня. Устройство предназначено для постоянного коммутирования нагрузки в штатном режиме работы. Применяется в распределительных щитах промышленных объектов - на входе в цеха, у крупных двигателей, конвейеров, насосных станций и других потребителей с током до 320 А.

Технические характеристики

• Номинальный ток: 320 А - максимальный длительно допустимый ток через контактную группу.
• Отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания без повреждения устройства.
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц - оптимально для трёхфазных сетей 380–400 В.
• Тип расцепителя: термомагнитный - совмещённая защита от перегрузки (тепловой) и КЗ (электромагнитный).
• Уставка тепловой защиты: 3200 А - порог срабатывания при длительной перегрузке; соответствует 10×I_n, что обеспечивает задержку перед отключением при кратковременных скачках.
• Уставка магнитного расцепления: 10×I_n = 3200 А - быстрое отключение при сверхтоке, эквивалентном десятикратному номинальному значению.
• Степень защиты IP30: предохраняет от доступа проволоки >2,5 мм и твердых предметов, но не от воды - требует установки внутри закрытого щита.
• Климатическое исполнение UHL3: работает при температурах от –40C до +60C, подходит для неотапливаемых помещений и холодных зон заводов.
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлическом основании, не требует DIN-рейки.
• Подключение: винтовые зажимы - подходят для медных жил сечением до 120 мм2 (по рекомендациям IEK).
• Срок службы: 15 лет - при соблюдении условий эксплуатации и количества операций.
• Механическая износостойкость: 4000 циклов вкл./выкл. - рассчитан на регулярное управление, но не на частое коммутирование нагрузки выше номинала.
• Индикация положения: да - визуальное указание состояния (включен / выключен).
• Тип привода: рычажковый - удобное ручное управление, возможна установка моторного привода по запросу.
• Защита по мин. напряжению: есть - отключается при падении напряжения ниже установленного порога, исключая самозапуск оборудования после восстановления питания.

Совместимость и монтаж

Выключатель 3-полюсный 320А 35кА ВА88-37 монтируется на специализированную монтажную плиту с отверстиями под крепёж. Для правильной установки требуется подготовить площадку с учётом габаритов устройства - проверьте чертежи в документации IEK. Подключение выполняется через винтовые зажимы: затяжка должна быть равномерной, без перекоса. Максимальное сечение проводника - 120 мм2. Нельзя использовать многожильные провода без наконечников! На выходе предусмотрена возможность установки дополнительных модулей (блокировки, сигнализации, моторного привода), которые крепятся самостоятельно на лицевую часть аппарата.

Безопасность и стандарты

Автоматический выключатель ВА88-37 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция выполнена в литом корпусе - исключает риск попадания внутрь сторонних частиц. Защита по минимальному напряжению предотвращает опасные самоходы оборудования после аварии. Индикация положения позволяет контролировать состояние системы без вскрытия щита. Устройство не имеет открытых токоведущих частей при установленном кожухе - безопасно при обслуживании в соответствии с ПТЭ.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большой потенциальной энергией КЗ.
• Гибкость настройки: уставки адаптированы под реальные условия промышленных нагрузок.
• Широкий диапазон температур (-40…+60 C) - работоспособен даже в суровых условиях.
• Возможность доработки: легко добавить моторный привод или блок сигнализации без замены всего автомата.
• Долгий срок службы (15 лет) и прочная механика (4000 циклов) - снижают TCO (общие расходы на владение).

Ограничения применения

• Не предназначен для установки вне герметичных щитов - степень защиты IP30 не защищает от влаги и пыли.
• Не используется для частого включения/отключения (например, как контактор); более 4000 циклов могут вызвать преждевременный износ.
• Не поддерживает работу при напряжении выше 400 В - нельзя применять в сетях 690 В, хотя серия MASTER этого допускает.
• Требуется точная сборка монтажной платы: неверный шаг креплений или перекос приведёт к механическому напряжению и отказу.
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Главный ввод в цех с несколькими двигателями суммарной мощностью ~200 кВт.
• Щитовая на элеваторе или в бункере - где важна защита от просадки напряжения и невозможность самозапуска.
• Распределительный пункт на заводе с агрессивными условиями: перепады температур, вибрации, повышенная запылённость (при наличии внешней защиты).
• Объекты с удалённым управлением - благодаря возможности подключения моторного привода можно дистанционно отключать питание.

Практические советы

• Выбирая этот автомат, обязательно проверьте соответствие сечения кабеля и расчетного тока нагрузки - 320 А не значит “можно всё”.
• При использовании в холодных помещениях - убедитесь, что щит прогревается до +5 C перед первым включением, чтобы избежать хрупкости пластиков.
• Для увеличения срока службы - не используйте автомат как обычный рубильник. Частое ручное отключение снизит ресурс.
• При установке моторного привода - заранее продумайте место для кабеля управления и источник питания 24 В DC/AC.
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - повредите резьбу.
• Серия MASTER от IEK совместима с другими аппаратами этой же линейки - при замене можно сохранить комплектацию и крепления.
