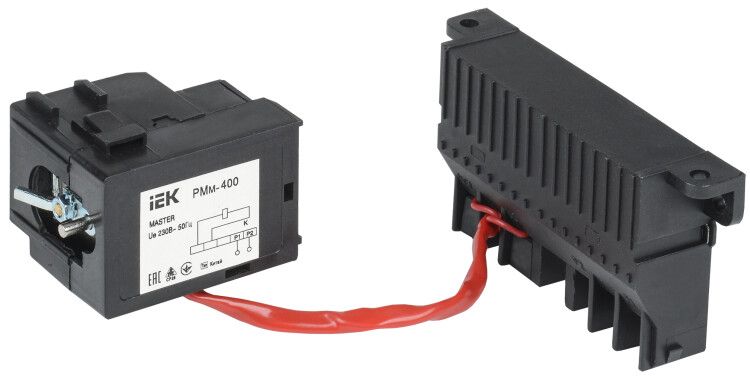

Расцепитель минимальн. напр. РМм-400 (РМм-37) MASTER IEK | SVA40D-RM-02

Расцепитель минимального напряжения РМм-400 (РМм-37) от IEK предназначен для обеспечения безопасного отключения автоматических выключателей серии MASTER при аварийном падении напряжения. Этот элемент используется в системах, где важно предотвращать самопроизвольное включение оборудования после просадки сети.

Назначение и область применения

Расцепитель минимального напряжения РМм-400 (РМм-37) отключает автоматический выключатель, когда напряжение на его входе падает ниже 70% от номинала (например, при аварии или сбое в сети). Он также блокирует попытку включения выключателя, если напряжение ещё не восстановилось до уровня выше 85% от номинального. Это защищает оборудование от повреждений при запуске под недостаточным напряжением.

Подходит для установки в промышленных щитах, на участках с нестабильной сетью, в системах с высокой стоимостью простоев - например, на конвейерах, насосных станциях, компрессорах, станках с ЧПУ, где внезапное включение после провала напряжения опасно.

Технические характеристики

• Номинальный ток: 400 А - совместим с выключателями серии MASTER этого класса
• Номинальное напряжение управления: 230 В переменного тока (AC)
• Род тока: Только переменный (AC), не работает от постоянного тока
• Температурный диапазон: от -40 C до +60 C - допускает работу в холодных и жарких условиях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Количество контактов: нет ни нормально замкнутых, ни переключающих - управляет исключительно через механический привод выключателя

Совместимость и монтаж

Расцепитель РМм-400 (РМм-37) устанавливается непосредственно на автоматические выключатели серии MASTER. Монтаж выполняется на корпус устройства - не требует дополнительных креплений или плат. Подключается к сети 230 В AC через внешние провода, которые подводятся к клеммам расцепителя.

Важно: совместим только с выключателями из серии MASTER. Установка на другие модели (например, ВА88, ВА47-29, ABB S200) невозможна - фиксация и механизм взаимодействия отличаются.

Безопасность и стандарты

Расцепитель РМм-400 (РМм-37) соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Обеспечивает надёжное отключение при нарушениях питания, что снижает риск возгорания и выхода из строя чувствительной нагрузки.

Преимущества

• Высокая точность срабатывания: отключение при 70%, блокировка включения до 85% - минимизирует ложные сработки
• Прямая механическая связь с выключателем - нет необходимости в сложной схеме управления
• Не требует внешнего источника питания кроме 230 В AC - простота подключения
• Долгий срок службы - 15 лет - снижает затраты на обслуживание

Ограничения применения

• Не работает при питании постоянным током (DC) - только 230 В AC
• Не имеет собственных контактных групп - нельзя использовать для сигнализации или контроля состояния
• Только для выключателей серии MASTER - несовместим с другими сериями даже от IEK
• Не предназначена для защиты от перегрузки или КЗ - только от низкого напряжения

Примеры использования

• Производственный конвейер: предотвращает запуск ленты при провале напряжения, чтобы не испортить продукцию
• Насосная станция: не даёт насосу включиться при низком напряжении, защищая двигатель от перегрева
• Цифровые системы управления: исключает сбои в работе контроллеров при скачках напряжения
• Объекты с резервными источниками: гарантирует, что основной выключатель не включится, пока генератор не набрал нужное напряжение

Практические советы

• Проверьте соответствие типа выключателя - расцепитель РМм-400 (РМм-37) работает только с MASTER, проверьте маркировку на корпусе
• При подключении используйте провода сечением не менее 1,5 мм2 для цепи управления 230 В AC
• Не устанавливайте в местах с частыми колебаниями напряжения в диапазоне 85–100% - возможны частые отключения
• При тестировании можно временно снизить напряжение до 60–70% - расцепитель должен сработать и заблокировать включение
• При замене - всегда отключите питание 230 В перед работой с клеммами расцепителя
