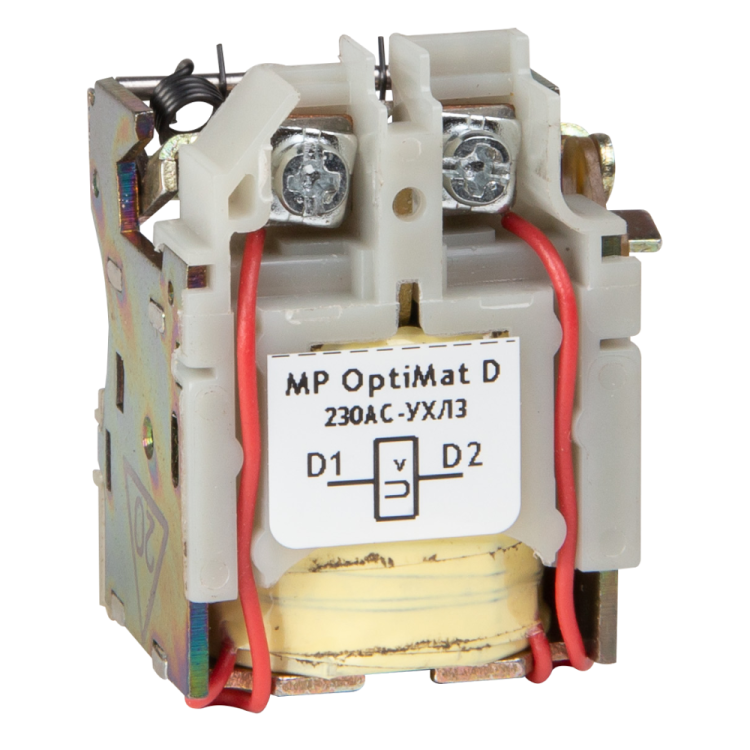

Расцепитель минимального напряжения OptiMat D 230В AC УХЛ3 КЭАЗ (Курский электроаппаратный завод) 254589

Расцепитель минимального напряжения OptiMat D100 D160 D250 D400 D630 230AC УХЛ3 - это устройство для автоматического отключения автоматических выключателей серии OptiMat D при снижении напряжения ниже установленного порога. Применяется в системах управления энергообъектами, где важна надежная защита оборудования от просадок напряжения. Производится КЭАЗ, артикул 254589.

Назначение и область применения

Расцепитель минимального напряжения OptiMat D100 D160 D250 D400 D630 230AC УХЛ3 предназначен для дистанционного отключения автоматических выключателей при падении напряжения в сети ниже 35–70 % от номинального значения. Он работает совместно с выключателями серии OptiMat D и используется там, где необходимо предотвращать работу оборудования на недопустимо низком напряжении - например, при аварийном отключении питания, сбоях в работе трансформаторов или при запуске мощных двигателей.

Область применения: промышленные объекты, цеха с автоматизированным оборудованием, системы бесперебойного питания, насосные станции, конвейеры, компрессоры, участки с высокими требованиями к безопасности персонала.

Технические характеристики

• Тип тока: переменный (AC), 220–230 В - питание расцепителя осуществляется от стандартной однофазной сети 230 В;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности, колебаний температуры и наличия агрессивных сред, характерных для промышленных помещений в России и странах СНГ;
• Диапазон рабочих температур: от –40 C до +70 C - позволяет использовать устройство в неотапливаемых помещениях, на открытых площадках, в холодильных камерах и жарких цехах;
• Максимальное сечение кабеля: 1,5 мм2 - для подключения требуется провод сечением не более 1,5 мм2, что соответствует стандартным требованиям к слаботочным цепям управления;
• Цвет по RAL: 7035 - серый цвет корпуса обеспечивает визуальную согласованность с другими элементами щита;
• Гарантийный срок: 60 месяцев - длительная гарантия подтверждает надежность конструкции и качество сборки;
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015 - соответствие российским стандартам на автоматические выключатели и аксессуары.

Совместимость и монтаж

Расцепитель OptiMat D100 D160 D250 D400 D630 230AC УХЛ3 совместим со всеми моделями автоматических выключателей серии OptiMat D. Монтаж выполняется непосредственно на аппарат - устройство фиксируется защелкой на передней панели выключателя, без необходимости сверления или дополнительных креплений. Подключение - через два провода: L и N, с максимальным сечением 1,5 мм2. Нет переключающих контактов - расцепитель является исполнительным механизмом, который воздействует на механический триггер выключателя, вызывая его отключение.

Не требует внешнего источника питания - работает от сети 230 В, которая уже подведена к щиту. Для установки достаточно отключить питание, зафиксировать расцепитель на выключателе и подключить провода.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 - нормативу, регламентирующему требования к автоматическим выключателям и их аксессуарам. Сертифицировано в соответствии с ТУ3422-062-05758109-2015. Код в реестре радиоэлектронной продукции РЭ-2519/20 подтверждает легальность выпуска и возможность использования в государственных и коммерческих проектах. Отсутствие активных электронных компонентов повышает отказоустойчивость и исключает влияние помех.

Преимущества

• Простая установка - защелка позволяет закрепить расцепитель за секунды без инструментов;
• Высокая надежность - механическая конструкция не зависит от микросхем, не боится скачков напряжения и перегрева;
• Широкий температурный диапазон - подходит для суровых условий эксплуатации;
• Совместимость со всей серией OptiMat D - один тип расцепителя подходит для всех номиналов от D100 до D630;
• Долгий срок службы - 60 месяцев гарантии и проверенная технология КЭАЗ.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 220–230 В;
• Не имеет собственных контактных групп - не может использоваться как сигнализатор состояния или для управления другими устройствами;
• Подключение возможно только к выключателям OptiMat D - несовместим с изделиями других производителей;
• Максимальное сечение кабеля 1,5 мм2 - нельзя использовать провода большего сечения, даже если они подходят по току, так как это нарушит плотность посадки в зажимах.

Примеры использования

• На конвейере в пищевом цехе - отключение при просадке напряжения предотвращает поломку двигателя из-за перегрузки при низком напряжении;
• В системе водоснабжения - расцепитель отключает насос при аварии в ЛЭП, чтобы избежать работы «на холостом ходу»;
• На производстве с ЧПУ - предотвращает брак деталей при внезапном падении напряжения во время обработки;
• В распределительных щитах на складских комплексах - обеспечивает безопасность при отключении основного питания.

Практические советы

• Проверьте напряжение в сети перед установкой - расцепитель срабатывает при снижении ниже 35–70 % от 230 В; если ваша сеть часто падает ниже 160 В, устройство будет работать эффективно;
• Используйте только медные провода сечением 1,5 мм2 - алюминий или большие сечения не допускаются;
• При замене выключателя - расцепитель можно легко перенести на новый аппарат той же серии, не меняя проводку;
• Не используйте в местах с частыми импульсными помехами - хотя устройство механическое, резкие скачки напряжения могут вызвать ложное срабатывание;
• При монтаже в щите с несколькими расцепителями - располагайте их в одном уровне для удобства обслуживания и диагностики.
