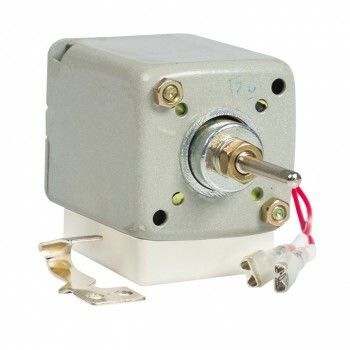

Гц для ВА45 | acb-45-uvr-230 EKF Расцепитель минимального напряжения – 230 В 50

Расцепитель минимального напряжения 230 В 50 Гц для ВА45, типоразмер EKF, серия PROxima обеспечивает автоматическое отключение выключателя при падении напряжения ниже безопасного уровня. Устройство защищает оборудование от повреждений из-за нестабильной сети и предотвращает самопроизвольный запуск после аварийного отключения. Применяется в системах с воздушными выключателями ВА45.

Назначение и область применения

Расцепитель минимального напряжения 230 В 50 Гц для ВА45, типоразмер EKF, серия PROxima используется для отключения воздушного выключателя при снижении напряжения в сети ниже 70% от номинала (230 В). Он также блокирует повторное включение аппарата, пока напряжение не восстановится выше 85%. Это важно для защиты двигателей, насосов, станков и другого оборудования, которое может выйти из строя при работе на заниженном напряжении.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц
• Напряжение срабатывания: отключение при ≤70% от 230 В (~161 В); блокировка включения при <85% от 230 В (~195 В)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Метод подключения: круглые провода через винтовые зажимы
• Количество контактов: 0 - устройство не имеет собственных коммутирующих контактов, работает как внешний триггер
• Тип компонента: расцепитель, не является самостоятельным выключателем

Совместимость и монтаж

Расцепитель совместим исключительно с воздушными выключателями серии ВА45, типоразмер EKF. Устанавливается механически на корпус выключателя и подключается параллельно цепи управления. Монтаж выполняется с помощью винтовых соединений - требуется подвести два провода: фаза и ноль 230 В AC. Подключение осуществляется к клеммам самого расцепителя, которые находятся на боковой поверхности устройства. Никаких дополнительных модулей или адаптеров не требует.

Безопасность и стандарты

Устройство соответствует требованиям к компонентам для распределительных щитов и промышленному оборудованию. Степень защиты IP20 допускает применение только внутри закрытых щитов или помещений, где исключён контакт с пылью, влагой и посторонними предметами. Не предназначено для уличной установки или агрессивных сред.

Преимущества

• Не требует внешнего источника питания - питание берётся прямо из цепи управления выключателя
• Высокая надёжность механического срабатывания без электронных элементов
• Интегрированная система блокировки предотвращает случайный запуск оборудования после отключения
• Совместимость с популярной серией ВА45 позволяет заменить аналогичные устройства без переделки шины

Ограничения применения

• Не работает при постоянном токе - только для сетей 230 В AC 50 Гц
• Не поддерживает регулировку порогов срабатывания - значения жестко заданы (70%/85%)
• Не применяется с другими типами выключателей кроме ВА45
• IP20 не позволяет использовать вне электрощитов - опасность короткого замыкания при попадании влаги или пыли
• Не имеет сигнализационных выходов - нельзя подключить индикацию состояния

Примеры использования

• Защита станков ЧПУ от перебоев в сети - предотвращает деформацию детали при внезапном падении напряжения
• Контроль работы насосных станций - исключает запуск насоса при низком напряжении, что снижает риск перегрева двигателя
• Обеспечение безопасности на конвейерах - предотвращает самопроизвольный запуск после отключения по аварии
• Щитовые системы в промышленных цехах с высокими требованиями к бесперебойности

Практические советы

• Проверьте напряжение в сети перед установкой - если оно часто колеблется между 180–200 В, расцепитель будет постоянно блокировать включение
• Подключайте провода строго к клеммам расцепителя, а не к клеммам выключателя - иначе он не получит питание
• Убедитесь, что посадочные гнёзда на ВА45 подходят под типоразмер EKF - не все модели ВА45 совместимы
• При обслуживании всегда отключайте питание 230 В - даже при отключенном выключателе на расцепителе остаётся потенциал
• Замена расцепителя минимального напряжения 230 В 50 Гц для ВА45, типоразмер EKF, серия PROxima возможна только на аналогичную модель - другие типы не подойдут по форме и механизму зацепления
