Расцепитель минимального напряжения 161В для ВА-101 новый | 18105DEK DEKraft APC

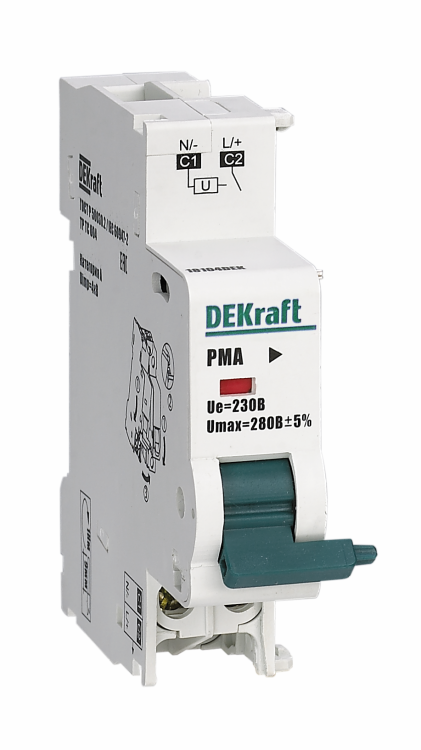

Расцепитель минимального напряжения 161В для ВА-101 нового поколения от DEKraft (арт. 18105dek) обеспечивает дистанционное отключение автомата при падении напряжения ниже заданного уровня. Устройство устанавливается на DIN-рейку и совместимо с выключателями серии ВА-101, что делает его удобным решением для систем автоматизации и защиты оборудования.

Назначение и область применения

Расцепитель минимального напряжения 161В для ВА-101 используется для автоматического отключения автоматического выключателя при снижении напряжения в сети ниже порога срабатывания. Это предотвращает повреждение оборудования из-за недостаточного напряжения - например, при просадках, аварийных отключениях или сбоях в питании. Применяется в промышленных системах управления, на конвейерах, насосных станциях, вентиляционных комплексах и других объектах, где важно сохранить контроль над работой электрооборудования даже при колебаниях сети.

Технические характеристики

• Тип расцепителя: минимального напряжения
• Номинальное напряжение питания: 230 В переменного тока
• Порог срабатывания: 0,35–0,70 × Ue (т.е. от 77 до 161 В при Ue = 220 В)
• Порог восстановления: 161 В +-5%
• Потребляемая мощность: 3,5 ВА
• Габаритная ширина: 18 мм
• Способ установки: на DIN-рейку
• Подключение к выключателю: слева
• Количество нормально замкнутых контактов: 0
• Количество перекидных контактов: 0

Совместимость и монтаж

Расцепитель 161В для ВА-101 совместим исключительно с автоматическими выключателями серии ВА-101 от DEKraft. Монтируется на DIN-рейку шириной 35 мм, фиксируется механически. Подключение осуществляется через специальный разъем с левой стороны корпуса выключателя - перед установкой проверьте направление крепления. Устройство не требует внешнего питания, работает за счет энергии сети, подаваемой на катушку. Для правильной работы необходимо соблюдать полярность подключения - в случае неверного подсоединения расцепитель не сработает.

Преимущества

• Высокая точность срабатывания благодаря жестко заданному порогу восстановления 161 В
• Узкий профиль (18 мм) позволяет компактно размещать несколько устройств на одной рейке
• Не содержит активных контактов - увеличивает срок службы и отказоустойчивость
• Интегрируется в существующую систему ВА-101 без доработок проводки
• Обеспечивает безопасную работу в условиях нестабильного напряжения

Ограничения применения

• Не поддерживает управление через сигналы (например, PLC) - только реакция на изменение напряжения
• Не имеет встроенных контактных групп - нельзя использовать для сигнализации состояния
• Совместим только с выключателями ВА-101; не подходит для моделей ABB, Schneider, IEK и аналогов
• Не предназначена для постоянного включения при напряжении ниже 161 В - после срабатывания требуется восстановление напряжения выше порога
• Не рекомендуется применять в сетях с частыми кратковременными просадками менее 0,5 сек - возможны ложные срабатывания

Примеры использования

• Защита станков ЧПУ от некорректной работы при просадке напряжения
• Автоматическое отключение насосов в системах водоснабжения при отключении основного питания
• Остановка конвейеров на линиях производства при сбое в электроснабжении
• Интеграция в системы АСУ ТП для формирования сигнала “потеря напряжения”

Практические советы

• Перед установкой проверьте фактическое напряжение в цепи - оно должно соответствовать 230 В +-10%, иначе расцепитель может не сработать или сработать преждевременно
• Учитывайте посадочный размер: расцепитель занимает 18 мм, поэтому при планировании щита оставляйте минимум 25 мм свободного места рядом с ВА-101
• При использовании нескольких расцепителей на одном щите - убедитесь, что все они установлены на одинаковой фазе, чтобы избежать асинхронного отключения
• Не используйте расцепитель в качестве самостоятельного коммутирующего устройства - он лишь управляет уже установленным автоматом ВА-101
• При длительном хранении - храните в сухом месте, без воздействия прямого света и температур ниже –25C
